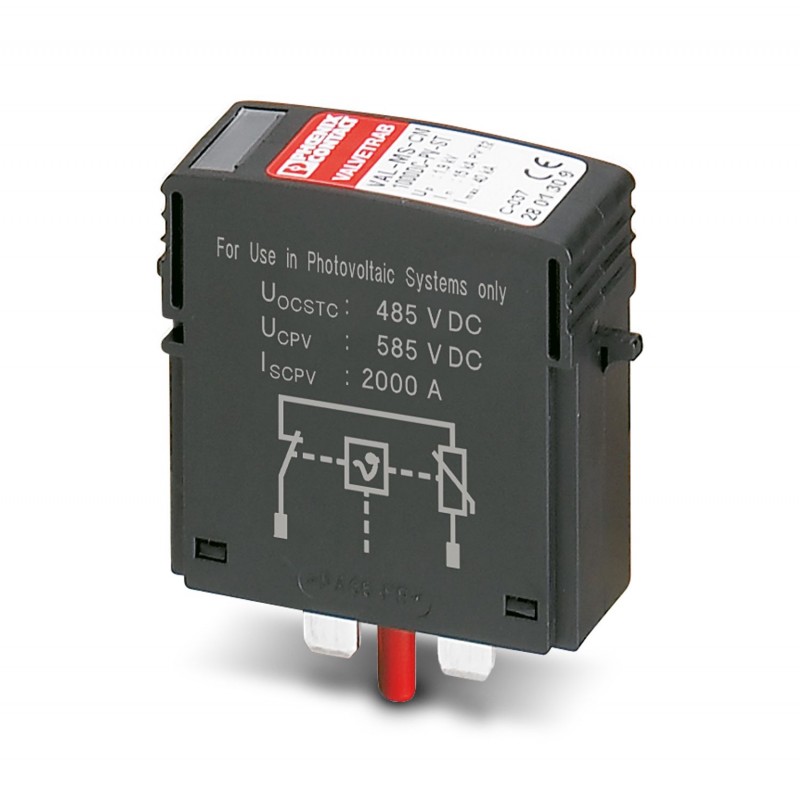

VAL-MS 1000DC-PV-ST/4 1019121 PHOENIX CONTACT Plugue para proteção contra surtos tipo 2
VAL-MS 1000DC-PV-ST/4
1019121
PHOENIX_CONTACT
4
Plugue para proteção contra surtos tipo 2
Proteção de plug-in de substituição para combinações de para-raios fotovoltaicos da linha de produtos VAL-MS 1000DC-PV-...
Plugue de reposição para protetores contra surtos combinados da série VAL-MS 1000DC-PV-...
Aterramento, proteção contra raios e sobretensões > Acessórios para a engenharia de energia-proteção contra sobretensões
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1019121 |
|---|---|
| Quantidade de embalagem (VPE) | 4 Unid |
| Quantidade mínima de pedido | 4 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626504889 |
| Peso por unidade (exclusive embalagem) | 51,200 GRM |
| Número do imposto alfandegário | 85363010 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (acima do nível do mar)) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 60g (Semi-seno / 11 ms / 3x X, Y, Z) |
| Vibração (funcionamento) | 7,5g (5-500 Hz/2,5 h/XYZ) |
Geral
| Tipo de proteção de acordo com IEC | PV II |
|---|---|
| PV T2 | |
| Tipos EN | T2 |
| Comportamento de falha SPD | OCM (Comportamento de erro de separação) |
| Cor | preto RAL 9005 |
| Material caixa | PA 6.6-FR |
| Grau de impurezas | 2 |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Formato | Conector |
| Sinalização de proteção contra surtos com defeito | óptico |
Circuito de proteção do lado de tensão contínua (DC)
| Máxima tensão contínua UCPV | 585 V DC |
|---|---|
| Resistência a curto-circuito ISCPV | 1000 A |
| Corrente operacional contínua ICPV | < 20 µA |
| Consumo de potência standby PC | ≤ 25 mVA |
| Corrente de surto nominal (8/20) µs | 15 kA |
| Pico de corrente de descarga máx. Imáx.(8/20) µs | 40 kA |
| Nível de proteção Up | ≤ 1,9 kV |
| Tensão residual Ures | ≤ 1,9 kV (com In) |
| ≤ 1,5 kV (com 5 kA) | |
| ≤ 1,7 kV (com 10 kA) | |
| ≤ 2 kV (com 20 kA) | |
| ≤ 2,3 kV (com 30 kA) | |
| ≤ 2,5 kV (com 40 kA) | |
| Tempo de resposta tA | ≤ 25 ns |
| Resistência de isolamento Riso | > 5 GΩ (com 500 V DC) |
Especificações UL
| Tipo SPD | 4CA |
|---|---|
| Tensão contínua máxima MCOV (L+) - G | 1170 V DC |
| Tensão nominal | 970 V DC |
| Circuitos de proteção | (L+) - G |
| Sistema de distribuição de energia | Single phase |
| Tensão de limitação medida MLV (L+) - G | 1980 V |
| Corrente de fuga nominal In(L+) - G | 10 kA |
Classificações
eCl@ss 10.0.127130890eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130800eCl@ss 7.027130890eCl@ss 8.027130890eCl@ss 9.027130890
