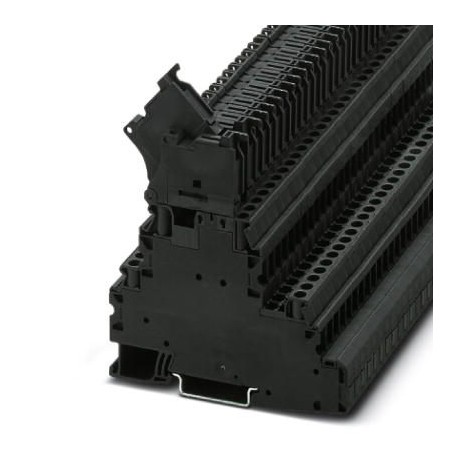

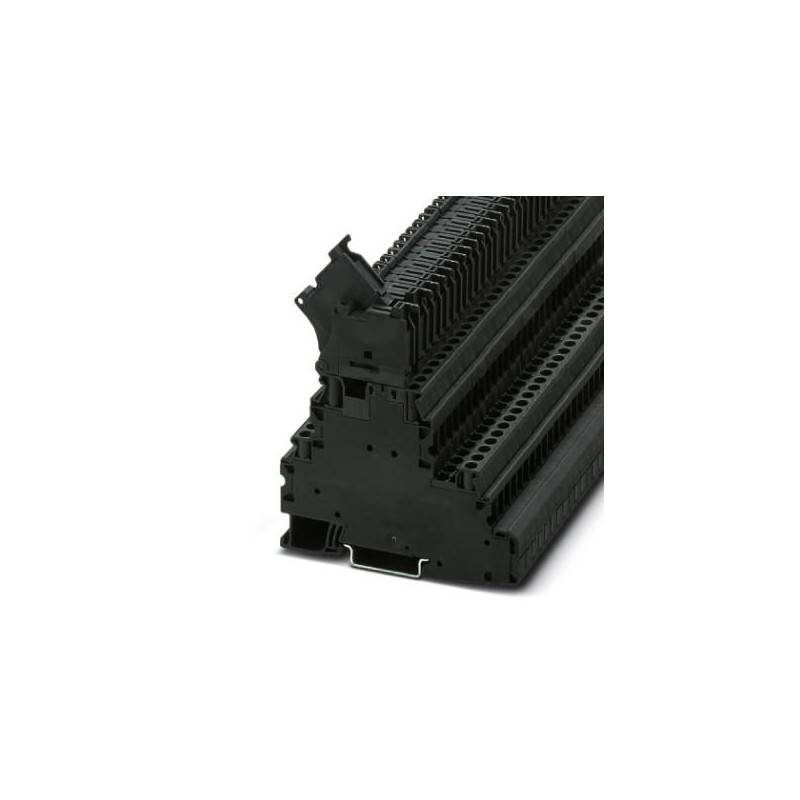

UT 4-L/HESI (5X20)-DIO/U-OL 1013133 PHOENIX CONTACT Fusível modular do bloco de terminais
UT 4-L/HESI (5X20)-DIO/U-OL
1013133
PHOENIX_CONTACT
50
Fusível modular do bloco de terminais
Terminal de trilho de fusíveis, com diodo 1N4007, tipo de fusível: Vidro/cerâmica/..., tipo de fusível: G/5 x 20, tensão nominal: 500 V, corrente nominal: 28 A, tipo de conexão: Conexão a parafuso, Seção de dimensionamento: 4 mm², seção transversal: 0,14 mm²- 6 mm², tipo de conexão: Conexão a parafuso, Seção transversal de dimensionamento: 1 mm², seção transversal: 0,14 mm²- 6 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: preto
Blocos de terminais > Bosque de terminais para fusível
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão treze mil cento trinta e três |
|---|---|
| Embalagem da unidade | 50 pc |
| Quantidade de ordem mínima | 50 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quatrocentos e noventa e um mil cento e sessenta e cinco |
| Peso por Peça (excluindo embalagem) | 32.870 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil noventa e cinco |
| País de origem | PL (Polónia) |
Geral
| Nota | A corrente é determinada pelo fusível utilizado, a tensão por conta do DIODO emissor de luz. Se o fusível estiver com defeito, a jusante do circuito não será desconectado. |
|---|---|
| Número de níveis | Dois |
| Número de conexões | Quatro |
| Nominal da seção transversal do | 4 mm2 |
| Cor | preto |
| Material isolante | PA |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Dissipação máxima de potência para a condição nominal | 1.6 W (o valor é multiplicado quando ligar vários níveis) |
| Fusível | G / 5 x 20 |
| Tipo de fusível | Vidro / cerâmica / ... |
| Nominal de surto de tensão | 6 kV |
| Grau de poluição | Três |
| Categoria de sobretensão | III |
| Material isolante grupo | Eu |
| Dissipação máxima de potência | max. 1.6 W (Com o único arranjo do fusível do bloco de terminais em caso de sobrecarga) |
| max. 1.6 W (Com interligados arranjo de vários fusível blocos de terminais em caso de sobrecarga) | |
| max. 4 W (Com o único arranjo do fusível do bloco de terminais em caso de curto-circuito). | |
| max. 2.5 W (Com interligados arranjo de vários fusível blocos de terminais em caso de curto-circuito). | |
| Conexão em acc. com o padrão de | IEC 60947-7-2/IEC 60947-7-3 |
| Corrente de carga máxima | 36-A (com 6 mm2 condutor de seção transversal) |
| Corrente Nominal euN | 28-A (com 4 mm2 condutor de seção transversal) |
| Tensão Nominal UN | 500 V |
| Conexão em acc. com o padrão de | IEC 60947-7-2/IEC 60947-7-3 |
| Corrente de carga máxima (nível superior) | 6.3-A (o atual é determinado pelo fusível utilizado) |
| Corrente Nominal euN(nível superior) | 6.3 A |
| Tensão Nominal UN | 500 V (a tensão é determinada pelo fusível utilizado) |
| Abra o painel lateral | Nenhum |
Ligação de dados
| Condutor de seção transversal do sólido min. | De 0,14 mm2 |
|---|---|
| Condutor de seção transversal do sólido max. | 6 mm2 |
| Condutor de seção transversal flexível min. | De 0,14 mm2 |
| Condutor de seção transversal flexível max. | 6 mm2 |
| Condutor de seção transversal AWG min. | Vinte e seis |
| Condutor de seção transversal AWG max. | Dez |
| Condutor de seção transversal flexível, com virola, sem manga de plástico min. | De 0,14 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico max. | 4 mm2 |
| Condutor de seção transversal flexível, com virola com luva plástica min. | De 0,14 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 4 mm2 |
| 2 condutores com a mesma seção transversal, sólido min. | De 0,14 mm2 |
| 2 condutores com a mesma seção transversal, sólido max. | 1,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado min. | De 0,14 mm2 |
| 2 condutores com a mesma seção transversal, encalhado max. | 1,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, min. | De 0,14 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, max. | 1,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 1,5 mm2 |
| Método de ligação | Conexão a parafuso |
| Comprimento de decapagem | 9 mm |
| Interno cilíndrico gage | A4 |
| Rosca de parafuso | M3 |
| Torque de aperto, o min. | 0,6 Nm |
| Torque de aperto máx. | 0.8 Nm |
Normas e Regulamentos
| Conexão em acc. com o padrão de | IEC 60947-7-2/IEC 60947-7-3 |
|---|---|
| IEC 60947-7-2/IEC 60947-7-3 | |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 5.1Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 6.0Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 7.0Vinte e sete milhões cento e quarenta e um mil cento e dezesseiseCl@ss 8.0Vinte e sete milhões cento e quarenta e um mil cento e dezesseiseCl@ss 9.0Vinte e sete milhões cento e quarenta e um mil cento e dezesseis
| Característica | Valor |
|---|---|
| Tipo de fusível (standard) (EF002530) | Outro |
| Tipo de porta-fusível (EF002531) | Outro |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Corrente nominal especificada In (EF008250) | 28 A |
| Tensão especificada de funcionamento (EF000228) | 500 V |
| Tipo de ligação elétrica 1 (EF002526) | Ligação com parafuso |
| Tipo de ligação elétrica 2 (EF002527) | Ligação com parafuso |
| Número de níveis (EF002659) | 2 |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 6.15 mm |
| Altura (EF000040) | 92.69325 mm |
| Profundidade (EF000049) | 94.53 mm |
| Placa de fecho necessária (EF002525) | Não |
| Cor (EF000007) | Preto |
