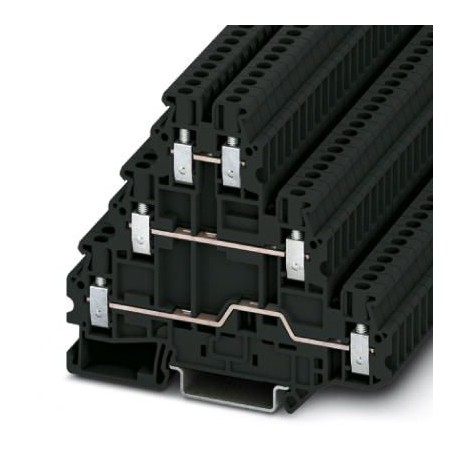

UT 2,5-3L BK 1007631 PHOENIX CONTACT Borne de vários andares
UT 2,5-3L BK
1007631
PHOENIX_CONTACT
50
Borne de vários andares
Bloco de terminais de vários andares, tensão nominal: 500 V, corrente nominal: 19 A, tipo de conexão: Conexão por parafuso, Dimensionamento da seção transversal: 2,5 mm², seção transversal: 0,14 mm² - 4 mm², classe de instalação: NS 35/7,5, NS 35/15, cor: preto
Blocos de terminais > Terminal de conexão de passagem
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1007631 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Quantidade mínima de pedido | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626479460 |
| Peso por unidade (exclusive embalagem) | 23,900 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Geral
| Número de níveis | 3 |
|---|---|
| Número de conexões | 6 |
| Bitola nominal | 2,5 mm² |
| Cor | preto |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 6 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 0,77 W (em caso de conexão de vários níveis, o valor se multiplica) |
| Conexão conforme norma | IEC 60947-7-1 |
| Corrente nominal IN | 19 A (com bitola do condutor de 2,5 mm²) |
| Corrente de carga máxima | 24 A (com bitola 4 mm², a máx. corrente de carga não pode exceder a corrente cumulativa de todos os condutores conectados.) |
| Tensão UN | 500 V |
| Parede lateral aberta | Sim |
| Número de pólos | 1 |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,14 mm² |
| Perfil do condutor rígido máx. | 4 mm² |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 4 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 12 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 2,5 mm² |
| 2 condutores com o mesmo perfil rígido mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil rígido máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil flexível máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 1,5 mm² |
| Comprimento de isolamento | 9 mm |
| Pino calibrador | A3 |
| Rosca | M3 |
| Torque mín. | 0,5 Nm |
| Binário de arranque máx. | 0,6 Nm |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Corrente nominal especificada In (EF008250) | 19 A |
| Tensão especificada de funcionamento (EF000228) | 500 V |
| Tipo de ligação elétrica 1 (EF002526) | Ligação com parafuso |
| Tipo de ligação elétrica 2 (EF002527) | Ligação com parafuso |
| Número de níveis (EF002659) | 3 |
| Número de fixações por nível (EF002660) | 2 |
| Adequado para material condutor (EF012572) | Alumínio/cobre |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 5.2 mm |
| Altura (EF000040) | 90 mm |
| Profundidade (EF000049) | 77.5 mm |
| Placa de fecho necessária (EF002525) | Sim |
| Cor (EF000007) | Preto |
| Níveis ligados internamente (EF002661) | Não |
