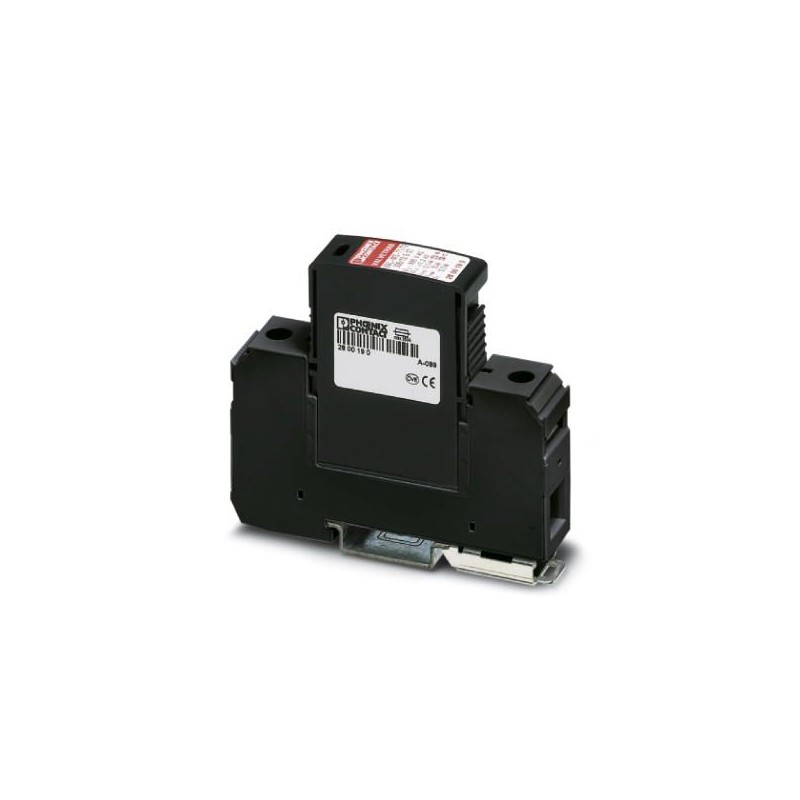

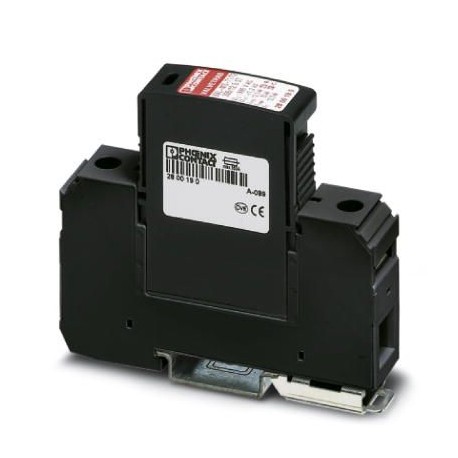

VAL-MS-T1/T2 335/12.5/1+0 2801041 PHOENIX CONTACT Dispositivo de proteção contra raios/surtos de tensão tipo..
VAL-MS-T1/T2 335/12.5/1+0
2801041
PHOENIX_CONTACT
Dispositivo de proteção contra raios/surtos de tensão tipo 1/2
Trabtech (TT)
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2801041 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 37 (C-4-2017) |
| GTIN | 4046356698108 |
| Peso por unidade (exclusive embalagem) | 190,550 GRM |
| Número do imposto alfandegário | 85363030 |
| País de origem | DE (Alemanha) |
Medidas
| Altura | 89,8 mm |
|---|---|
| Largura | 17,6 mm |
| Profundidade | 77,5 mm (incl. trilho de fixação de 7,5 mm) |
| Unidade de divisão | 1 TE |
Condições ambiente
| Grau de proteção | IP20 (só com utilização de todos os terminais) |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (acima do nível do mar)) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 30g (Semi-seno / 11 ms / 3x X, Y, Z) |
| Vibração (funcionamento) | 7,5g (10 ... 500 Hz/2,5 h/X, Y, Z) |
Geral
| Tipo de proteção de acordo com IEC | I / II |
|---|---|
| T1 / T2 | |
| T1 | |
| Tipos EN | T1 / T2 |
| T1 | |
| Sistema de alimentação de corrente IEC | TN-S |
| TN-C | |
| TT | |
| Circuitos de proteção | L-N |
| L-PEN | |
| Tipo de montagem | Trilho de fixação: 35 mm |
| Cor | preto RAL 9005 |
| Material caixa | PA 6.6 |
| PBT | |
| Grau de impurezas | 2 |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Formato | Módulo para trilho de fixação plugável em dois lados |
| Sinalização de proteção contra surtos com defeito | óptico |
Circuito de proteção
| Tensão nominal UN | 240 V AC (TN-C, TN-S) |
|---|---|
| 240 V AC (TT) | |
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Máxima tensão contínua UC | 335 V AC |
| Corrente de carga nominal IL | 80 A |
| Corrente do condutor de proteção IPE | ≤ 800 µA |
| Consumo de potência standby PC | ≤ 270 mVA |
| Corrente de pico nominal In(8/20)µs | 12,5 kA |
| Pico de corrente de descarga máx. Imáx.(8/20) µs | 50 kA |
| Corrente de teste contra raios (10/350) µs, carga | 6,25 As |
| Corrente de teste contra raios (10/350) µs, energia específica | 39 kJ/Ω |
| Corrente de teste contra raios (10/350) µs, valor de refração Iimp | 12,5 kA |
| Corrente de descarga Itotal(8/20) µs | 12,5 kA |
| Corrente de descarga ltotal(10/350) μs | 12,5 kA |
| Resistência a curto-circuito ISCCR | 25 kA |
| Nível de proteção Up | ≤ 1,2 kV |
| ≤ 1,6 kV (30 kA - 8/20 µs) | |
| Tensão residual Ures | ≤ 1,2 kV (com In) |
| ≤ 1,1 kV (com 10 kA) | |
| ≤ 1 kV (com 5 kA) | |
| ≤ 0,9 kV (com 3 kA) | |
| Reação TOV com UT | 415 V AC (5 s / withstand mode) |
| Tempo de resposta tA | ≤ 25 ns |
| Fusível de pré-proteção máximo com cabeamento de passagem V | 80 A (gG - 16 mm²) |
| Fusível de pré-proteção máximo com cabeamento de linha de ramificação | 160 A (gG) |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Rosca | M5 |
| Torque de aperto | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Comprimento de isolamento | 16 mm |
| Bitola do condutor, flexível | 1,5 mm² ... 25 mm² |
| Bitola do condutor, fixa | 1,5 mm² ... 35 mm² |
| Bitola do condutor AWG | 15 ... 2 |
| Tipo de conexão | Terminal elétrico formato forquilha |
| Bitola do condutor, flexível | 1,5 mm² ... 16 mm² |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130802eCl@ss 8.027130802eCl@ss 9.027130802
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2801041-VAL-MS-T1/T2 335/12.5/1+0 | 110 Kbytes |
|
