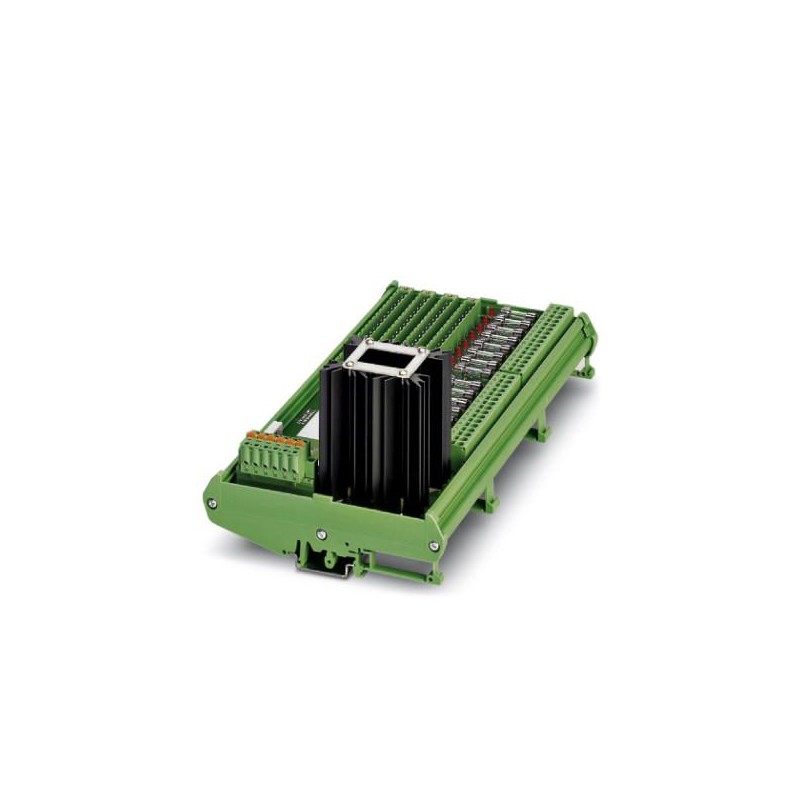

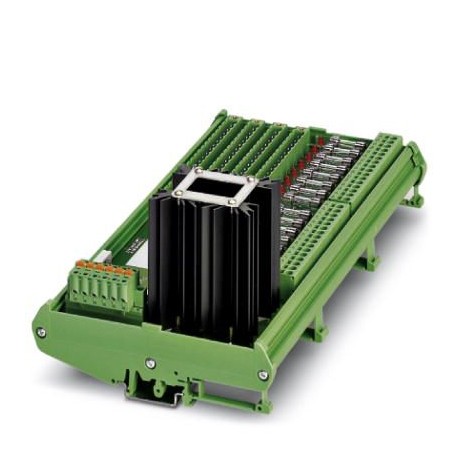

UM-4SL/SPT/ADR541/CS 2968522 PHOENIX CONTACT Passive module
UM-4SL/SPT/ADR541/CS
2968522
PHOENIX_CONTACT
Passive module
Módulo de interconexão para acoplamento do lado do campo por meio de uma conexão de mola à placa Yokogawa ADR 541. Fusível (5 x 20) com indicação de falha do fusível (LED) por canal. Conexão do sistema AKB 334 para sistema de controle.
Controladores industriais (PLC) > Módulo de transferência
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2968522 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356340618 |
| Peso por unidade (exclusive embalagem) | 1.015,000 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 70 °C |
Geral
| Observação | O monitoramento de tensão no módulo não funciona em combinação com os bornes fusíveis HESILED conectados a montante com indicador luminoso integrado. |
|---|---|
| Tensão operacional máx. admissível | 24 V DC ±10 % |
| Corrente máx. admissível (por derivação) | 630 mA |
| Corrente máx. admissível (todas as derivações) | 6,3 A |
| Indicação de estado | LED verde |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
Dados de conexão Conexão 1
| Denominação conexão | Nível de campo |
|---|---|
| Tipo de conexão | Conexão à mola |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Número de pólos | 32 |
Dados de conexão Conexão 2
| Denominação conexão | Nível de controle |
|---|---|
| Tipo de conexão | Conector de encaixe COMBICON |
| Número de conexões | 4 |
| Número de pólos | 18 |
| Nota | Compatível com Yokogawa AKB334 |
Normas e disposições
| Normas / Determinações | DIN EN 50178 |
|---|---|
| Tensão de teste | 0,8 kV (Isolamento básico) |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.119030500eCl@ss 6.027069200eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Característica | Valor |
|---|---|
| Tipo de conexão elétrica, do lado do campo (EF005525) | Conexão por terminal de mola |
| Número de polos (EF001391) | 32 |
| Tensão especificada de funcionamento (EF000228) | 24 V |
| Corrente nominal especificada (EF000227) | 0.63 A |
| Profundidade (EF000049) | 98.3 mm |
| Largura (EF000008) | 232 mm |
| Altura (EF000040) | 125.4 mm |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 29 Mbytes |
|
