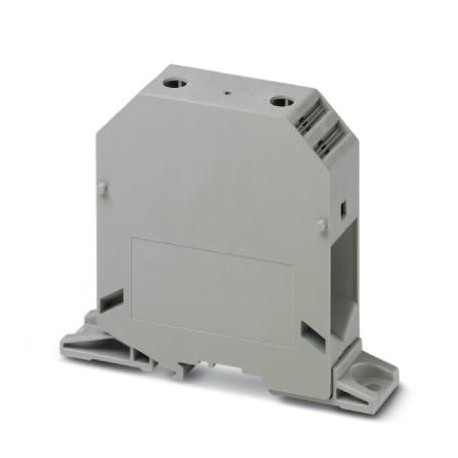

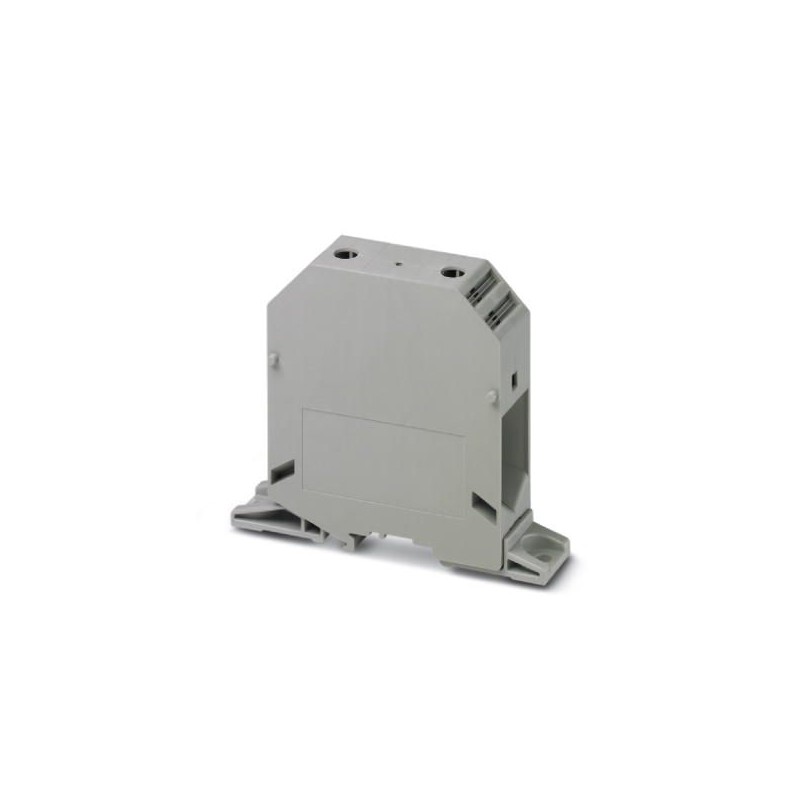

UKH 150-F 1500V 3247443 PHOENIX CONTACT Alta corrente do bloco de terminais
UKH 150-F 1500V
3247443
PHOENIX_CONTACT
10
Alta corrente do bloco de terminais
Terminal de corrente, tensão nominal: 1500 V, corrente nominal: 309 A, número de ligações: 2, tipo de ligação: Ligação roscada, Secção de dimensionamento: 150 mm², Secção de montagem: 35 mm² - 150 mm², classe de montagem: aparafusada directamente, cor: cinzenta
Blocos de terminais > Terminal de conexão de passagem
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Três milhões duzentos e quarenta e sete mil quatrocentos e quarenta e três |
|---|---|
| Embalagem da unidade | 10 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões cento e trinta e seis mil seiscentos e cinquenta e três |
| Peso por Peça (excluindo embalagem) | 392.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões trezentos e cinquenta e nove mil |
| País de origem | PL (Polónia) |
Geral
| Número de níveis | Um |
|---|---|
| Número de conexões | Dois |
| Potencialidades | Um |
| Nominal da seção transversal do | 150 mm2 |
| Cor | cinzento |
| Material isolante | PA |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Nominal de surto de tensão | 8 kV |
| Grau de poluição | Três |
| Categoria de sobretensão | III |
| Material isolante grupo | Eu |
| Dissipação máxima de potência para a condição nominal | 9.55 W |
| Corrente de carga máxima | 309 (com 150 mm2 condutor de seção transversal) |
| Corrente Nominal euN | 309 |
| Tensão Nominal UN | 1500 V |
| Abra o painel lateral | Nenhum |
| Relativo isolamento da temperatura do material de índice (Elec., UL 746 B) | 130 °C |
| Temperatura índice de material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Estática do material isolante aplicação a frio | -60 °C |
| O comportamento de um incêndio para veículos ferroviários (DIN 5510-2) | Teste passado |
| Chama método de ensaio (norma DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | Dois |
| NF F16-101, NF F10-102 Classe F | Dois |
| Superfície de inflamabilidade NFPA 130 (ASTM E 162) | passado |
| Específicas de densidade ótica de fumaça NFPA 130 (ASTM E 662) | passado |
| O gás de fumo toxicidade NFPA 130 (SMP 800C) | passado |
| Calorimétricos liberação de calor NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Ligação de dados
| Nota | Parafusos com soquete hexagonal |
|---|---|
| Método de ligação | Conexão a parafuso |
| Conexão em acc. com o padrão de | IEC 60947-7-1 |
| Nota | Nota: versões do Produto, seções transversais de conexão e notas sobre a ligação de cabos de alumínio pode ser encontrado na área de download. |
| Condutor de seção transversal do sólido min. | 35 mm2 |
| Condutor de seção transversal do sólido max. | 150 mm2 |
| Condutor de seção transversal AWG min. | Dois |
| Condutor de seção transversal AWG max. | 300 kcmil |
| Condutor de seção transversal flexível min. | 50 mm2 |
| Condutor de seção transversal flexível max. | 150 mm2 |
| Min. AWG condutor de seção transversal, flexível | 1/0 |
| Max. AWG condutor de seção transversal, flexível | 300 kcmil |
| Condutor de seção transversal flexível, com virola, sem manga de plástico min. | 50 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico max. | 150 mm2 |
| Condutor de seção transversal flexível, com virola com luva plástica min. | 50 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 150 mm2 |
| Seção transversal com a inserção ponte sólida, max. | 150 mm2 |
| Seção transversal com a inserção ponte, encalhado max. | 120 mm2 |
| 2 condutores com a mesma seção transversal, sólido min. | 25 mm2 |
| 2 condutores com a mesma seção transversal, sólido max. | 50 mm2 |
| 2 condutores com a mesma seção transversal, encalhado min. | 35 mm2 |
| 2 condutores com a mesma seção transversal, encalhado max. | 50 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, min. | 25 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, max. | 50 mm2 |
| Comprimento de decapagem | 40 mm |
| Rosca de parafuso | M10 |
| Torque de aperto, o min. | 25 Nm |
| Torque de aperto máx. | 30 Nm |
Normas e Regulamentos
| Conexão em acc. com o padrão de | IEC 60947-7-1 |
|---|---|
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 5.1Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 6.0Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 7.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 8.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 9.0Vinte e sete milhões cento e quarenta e um mil cento e vinte
UNSPSC 6.01Trinta milhões, duzentos e onze mil, oitocentos e onzeUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e dezUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e dez12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 50 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 50 mm² |
| Secção da ligação de cabo rígido (EF007337) | 35 mm² |
| Secção da ligação de cabo flexível (EF007343) | 25 mm² |
| Corrente nominal especificada In (EF008250) | 309 A |
| Tensão especificada de funcionamento (EF000228) | 1500 V |
| Tipo de ligação elétrica 1 (EF002526) | Ligação com parafuso |
| Tipo de ligação elétrica 2 (EF002527) | Ligação com parafuso |
| Número de fixações por nível (EF002660) | 2 |
| Adequado para material condutor (EF012572) | Alumínio/cobre |
| Material do corpo isolante (EF007543) | Outro |
| Temperatura de operação (EF002393) | -60 °C |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 31 mm |
| Altura (EF000040) | 136.1 mm |
| Profundidade (EF000049) | 111 mm |
| Placa de fecho necessária (EF002525) | Não |
| Cor (EF000007) | Cinzento |
| Níveis ligados internamente (EF002661) | Sim |
