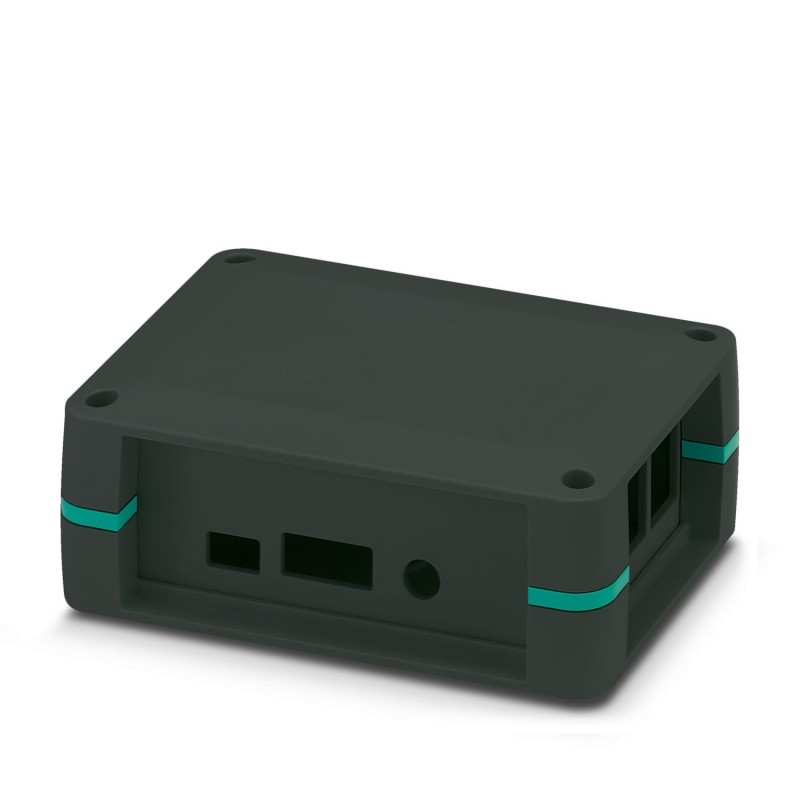

UCS 125-87-F-GD-RPI 9005 1019723 PHOENIX CONTACT Caixa eletrônica
UCS 125-87-F-GD-RPI 9005
1019723
PHOENIX_CONTACT
Caixa eletrônica
Caixa completa para placas de circuito impresso. Inclui as metades da caixa, paredes laterais com orifícios para todas as conexões relevantes, cúpulas de adesão para fixação do computador Raspberry Pi B2 e B3, parafusos para a caixa e fixação da placa; Cor preta da caixa com inserções angulares azul turquesa
Caixa completa para placas de circuito impresso. Contém caixas semi-encaixas, paredes laterais com aberturas para todas as conexões abertas, tampa colada para fixar placas de computador Raspberry Pi Modelo B2 e B3, parafusos para fixar caixas e placas; cor da caixa: preta com insertos nos cantos azul-turquesa
Sistemas de armários elétricos > Estojo para eletrônica
Caixas eletrônicas
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão de dezenove mil setecentos e vinte e três |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e quinhentos sete mil quatrocentos e quarenta e seis |
| Peso por Peça (excluindo embalagem) | 337.900 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e oitenta e nove mil noventa e nove |
| País de origem | DE (Alemanha) |
Propriedades do Item
| Tipo | UCS 125-87-F-GD-RPI 9005 |
|---|---|
| A Ordem Não. | Um milhão de dezenove mil setecentos e vinte e três |
| Tipo | televisão |
| Tipo de habitação | Universal carcaças |
Medidas
| Desenho Dimensional | |
|---|---|
| Legenda | Representação esquemática para obter informações adicionais, consulte gama de produtos de desenho no Centro de Download |
| Largura [ w ] | 145 mm |
| Altura [ h ] | 125 mm |
| Profundidade [ d ] | 47 mm |
Especificações do Material
| Cor (semelhante a RAL) | preto (9005) |
|---|---|
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Material da carcaça | PC |
Condições ambientais
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 55 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C A 100 °C |
| Temperatura ambiente (operação) | -40 °C A 100 °C (dependendo da dissipação de energia) |
| Umidade relativa (armazenamento/transporte) | 80 % |
PCB dados
| Número de titulares do PWB | Um |
|---|---|
| Nota sobre o PCB titulares | Este produto é preparado para cada um de placas de circuito impresso. Impressos adicionais-placas de circuito pode ser montado usando almofadas adesivas (acessórios). |
| Do PWB da espessura | 0,8 mm 3 mm ... |
| Tipo de montagem PCB | Parafuso de montagem |
Dissipação de potência, único habitação em 20°C
| Temperatura ambiente | 20 °C |
|---|---|
| Fator de redução | Um |
| Posição de montagem | vertical |
| Dissipação de potência | 9.7 W |
Dissipação de potência, único habitação a 30 °C
| Temperatura ambiente | 30 °C |
|---|---|
| Fator de redução | 0.85 |
| Posição de montagem | vertical |
| Dissipação de potência | 8.3 W |
Dissipação de potência, único habitação a 40 °C
| Temperatura ambiente | 40 °C |
|---|---|
| Fator de redução | 0.7 |
| Posição de montagem | vertical |
| Dissipação de potência | 6,8 W |
Dissipação de potência, único habitação a 50 °C
| Temperatura ambiente | 50 °C |
|---|---|
| Fator de redução | 0.55 |
| Posição de montagem | vertical |
| Dissipação de potência | 5.4 W |
Dissipação de potência, único habitação a 60 °C
| Temperatura ambiente | 60 °C |
|---|---|
| Fator de redução | 0.4 |
| Posição de montagem | vertical |
| Dissipação de potência | 3.9 W |
Resistência mecânica/barril caindo
| Especificação | IEC 60068-2-31:2008-05 |
|---|---|
| Altura da queda | 50 cm |
| Número de ciclos de queda | Cinqüenta |
Teste de vibração
| Especificação | IEC 60068-2-6:2007-12 |
|---|---|
| Frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,15 mm (10 - 58.1 Hz) |
| Aceleração | 2g (58.1 - 150 Hz) |
| Duração do teste por eixo | 2.5 h |
| Teste direções | X-, Y - e Z-eixo |
Choque
| Especificação | IEC 60068-2-27:2008-02 |
|---|---|
| Forma do pulso | Semi-senoidal |
| Aceleração | 15g |
| Choque duração | 11 ms |
| Número de choques por direção | Três |
| Teste direções | X-, Y - e Z-axis (pos. e neg.) |
Estabilidade térmica (axiais de esferas de teste)
| Especificação | IEC 60695-10-2:2014-02 |
|---|---|
| Temperatura | 125 °C |
| Duração do teste | 1 h |
| Força | 20 N |
Teste para avaliar o risco de incêndio (brilho fio)
| Especificação | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
|---|---|
| Temperatura | 850 °C |
| Tempo de exposição | 30 s |
Teste para substâncias que impeçam o revestimento com tinta ou verniz
| Resultado | Teste passado |
|---|---|
| Especificação | VW PV 3.10.7:2005-02 |
Graus de proteção fornecidos pelos gabinetes (código IP)
| Especificação | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
|---|---|
| Resultado, grau de proteção IP de código | IP00 |
Informações gerais
| Nota | A caixa pode ser aberta com um máximo de 10 vezes. |
|---|---|
| Anexar o adesivo almofadas: certifique-se de que a superfície da carcaça está limpa, seca e livre de graxa. Faixa de temperatura: +18°C ... +30°C / fecho de pressão com força: 60 N / fecho de pressão de tempo: 3 s |
Nota sobre a montagem
| Torque / velocidade de rotação | Parafuso de ligação entre a caixa metades: 1.2 Nm-1.4 Nm / 500 rpm 1000 rpm |
|---|---|
| Montagem de PCB no canto do alimentador: 0,4 Nm-0.5 Nm / 500 rpm 1000 rpm | |
| Forma de unidade parafuso de cabeça | Parafuso de ligação entre a caixa metades: Fenda Torx®(T10) |
| A montagem do PWB: Fenda Torx®(T7) |
Classificações
eCl@ss 5.1Vinte e sete milhões cento e oitenta e cinco mil cento e seiseCl@ss 6.0Vinte e sete milhões cento e oitenta mil, oitocentoseCl@ss 7.0Vinte e sete milhões cento e oitenta e dois mil setecentos e doiseCl@ss 8.0Vinte e sete milhões cento e oitenta e dois mil setecentos e doiseCl@ss 9.0Vinte e sete milhões cento e oitenta e dois mil setecentos e dois
| Característica | Valor |
|---|---|
| Material (EF002169) | Outro |
| Cor (EF000007) | Preto |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
