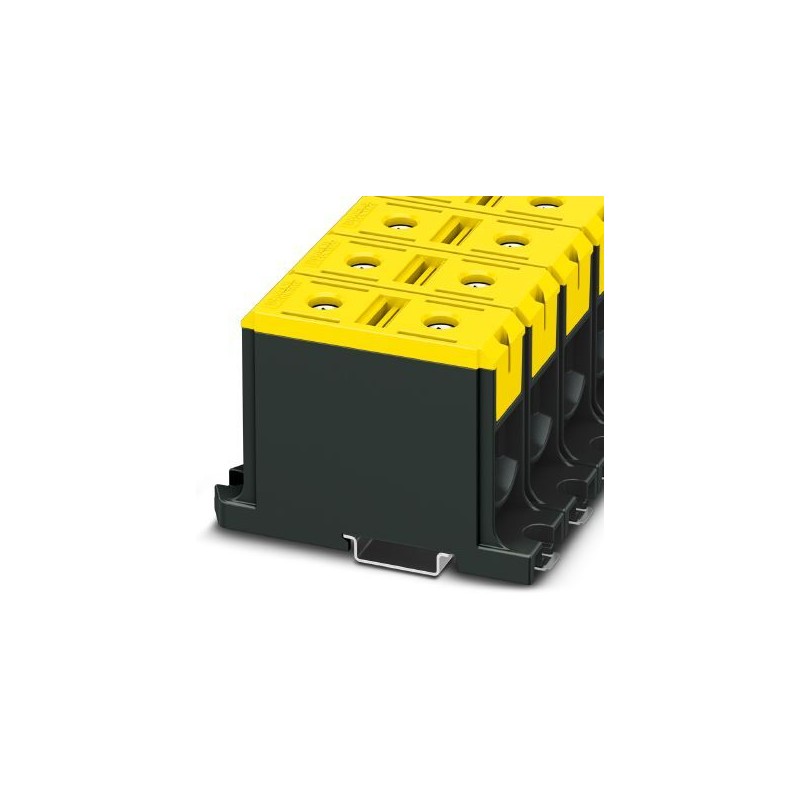

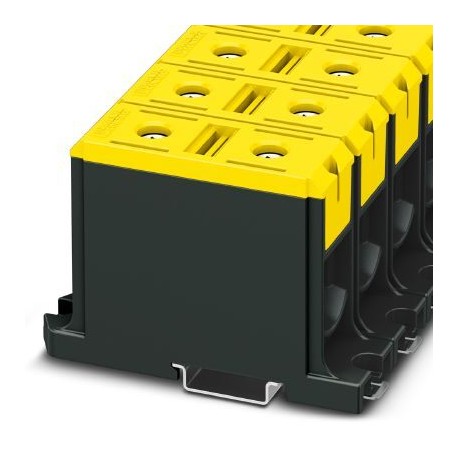

UBAL 150 FE 1086504 PHOENIX CONTACT Alta-tensão terminal do bloco, do bloco Terminal de alumínio e condutore.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

UBAL 150 FE 1086504 PHOENIX CONTACT Alta-tensão terminal do bloco, do bloco Terminal de alumínio e condutore..

UBAL 150 FE

1086504

PHOENIX_CONTACT

10

Alta-tensão terminal do bloco, do bloco Terminal de alumínio e condutores de cobre (AL-CU), nom. tensão: 1000 V, corrente nominal: 290 A, método de ligação: Parafuso de conexão, número de conexões: 2, número de posições: 1, seção transversal: 35 mm2 150 mm2 AWG: 2 - 300, largura: 30,5 mm, altura: 67 mm, cor: amarelo, tipo de montagem: NS 35/15, NS 35/7,5

Terminal de corrente, tensão nominal: 1000 V, corrente nominal: 290 A, número de ligações: 2, número de polos: 1, tipo de ligação: Ligação roscada, Secção de dimensionamento: 150 mm², Secção de encaixe: 35 mm² - 150 mm², Secção de dimensionamento: 150 mm², Secção de encaixe: 35 mm² - 150 mm², classe de montagem: NS 35/15, NS 35/7.5, cor: amarelo

High-current terminal block, Terminal block for aluminum and copper conductors (AL-CU), nom. voltage: 1000 V, nominal current: 290 A, connection method: Screw connection, number of connections: 2, number of positions: 1, cross section: 35 mm² - 150 mm², AWG: 2 - 300, width: 30.5 mm, height: 67 mm, color: yellow, mounting type: NS 35/15, NS 35/7,5

Mais detalhes


Blocos de terminais > Terminal de conexão de passagem

Terminais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $306.76
Preço unitário: $30.68
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda1086504
Quantidade de embalagem1
Página de catálogoPágina 585 (C-1-2019)
GTIN (EAN)4055626879734
Número do imposto alfandegário85369010

Desenhos

Circuit diagram

Circuit diagram

Voltar para cima

General

NoteTerminal block for aluminum and copper conductors (AL-CU)
Number of positions1
Number of levels1
Number of connections2
Potentials1
Nominal cross section150 mm²
Coloryellow
Insulating materialPA
Flammability rating according to UL 94V0
Rated surge voltage8 kV
Degree of pollution3
Overvoltage categoryIII
Insulating material groupII
NoteThe following values apply to aluminum conductors
Maximum load current290 A (with 150 mm² conductor cross section)
Nominal current IN290 A
Nominal voltage UN1000 V
NoteThe following values apply to copper wires
Maximum load current309 A (with 150 mm² conductor cross section)
Nominal current IN309 A
Nominal voltage UN1000 V
Open side panelNo
Voltar para cima

Dimensions

Width30.5 mm
Length105.5 mm
Height67 mm
Height NS 35/7,567 mm
Height NS 35/1574.5 mm
Voltar para cima

Connection data

NoteScrews with hexagonal socket
Connection methodScrew connection
Screw threadM18
Stripping length30 mm
NoteThe following values apply to aluminum conductors
Connection in acc. with standardIEC 61238-1
Conductor cross section solid min.35 mm²
Conductor cross section solid max.150 mm²
Conductor cross section AWG min.2
Conductor cross section AWG max.300
Conductor cross section flexible min.35 mm²
Conductor cross section flexible max.150 mm²
NoteThe values for aluminum conductors relate to multi-stranded conductors in accordance with EN 60228.
Application notes on connecting aluminum conductors can be found in the download area.
The following values apply to copper wires
Connection in acc. with standardIEC 60947-7-1
Conductor cross section solid min.35 mm²
Conductor cross section solid max.150 mm²
Conductor cross section AWG min.2
Conductor cross section AWG max.300
Conductor cross section flexible min.35 mm²
Conductor cross section flexible max.120 mm²
Conductor cross section flexible, with ferrule without plastic sleeve min.35 mm²
Conductor cross section flexible, with ferrule without plastic sleeve max.120 mm²
Conductor cross section flexible, with ferrule with plastic sleeve min.35 mm²
Conductor cross section flexible, with ferrule with plastic sleeve max.120 mm²
2 conductors with same cross section, stranded min.35 mm²
2 conductors with same cross section, stranded max.50 mm²
Voltar para cima

Standards and Regulations

Connection in acc. with standardIEC 61238-1
IEC 60947-7-1
Flammability rating according to UL 94V0
Voltar para cima

Environmental Product Compliance

China RoHSEnvironmentally friendly use period: unlimited = EFUP-e
No hazardous substances above threshold values
Voltar para cima

Classificações

eCl@ss

eCl@ss 4.027141120
eCl@ss 4.127141120
eCl@ss 5.027141120
eCl@ss 5.127141100
eCl@ss 6.027141100
eCl@ss 7.027141120
eCl@ss 8.027141120
eCl@ss 9.027141120
Voltar para cima

ETIM

ETIM 2.0EC000897
ETIM 3.0EC000897
ETIM 4.0EC000897
ETIM 5.0EC000897
ETIM 6.0EC000897
ETIM 7.0EC000897
Voltar para cima

UNSPSC

UNSPSC 6.0130211811
UNSPSC 7.090139121410
UNSPSC 1139121410
UNSPSC 12.0139121410
UNSPSC 13.239121410
UNSPSC 18.039121410
UNSPSC 19.039121410
UNSPSC 20.039121410
UNSPSC 21.039121410
Voltar para cima

ETIM for 1086504 Bloco de terminais (EC000897)
Característica Valor
Secção da ligação de cabo rígido (EF007337) 35 mm²
Corrente nominal especificada In (EF008250) 290 A
Tensão especificada de funcionamento (EF000228) 1000 V
Tipo de ligação elétrica 1 (EF002526) Ligação com parafuso
Tipo de ligação elétrica 2 (EF002527) Ligação com parafuso
Adequado para material condutor (EF012572) Alumínio/cobre
Método de montagem (EF000003) Perfil DIN 35 mm
Material do corpo isolante (EF007543) Outro
Temperatura de operação (EF002393) -60 °C
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Largura (EF000008) 30.5 mm
Altura (EF000040) 105.5 mm
Profundidade (EF000049) 67 mm
Placa de fecho necessária (EF002525) Não
Cor (EF000007) Amarelo
Níveis ligados internamente (EF002661) Sim
