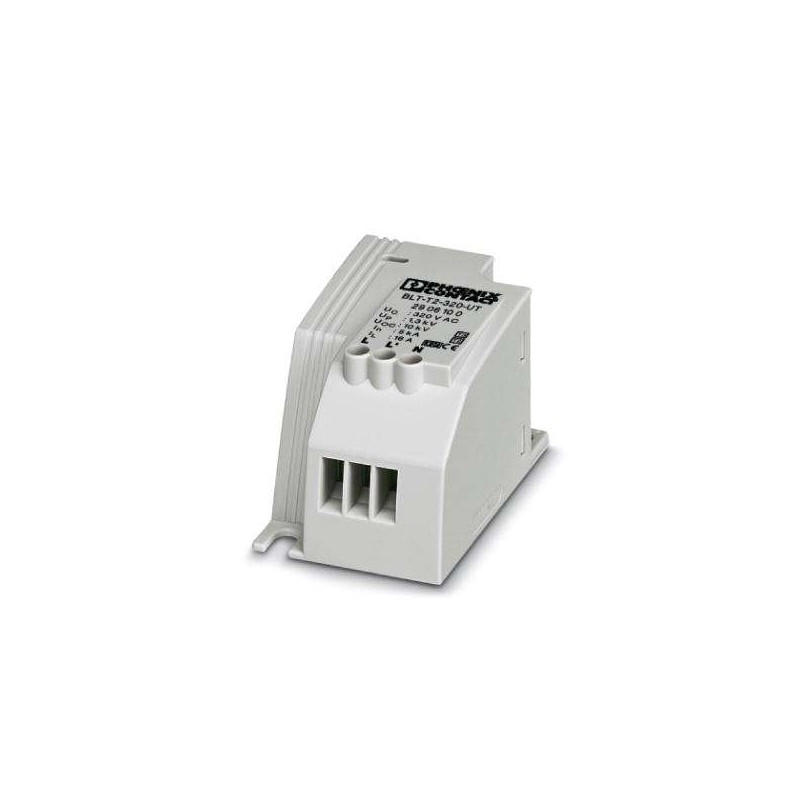

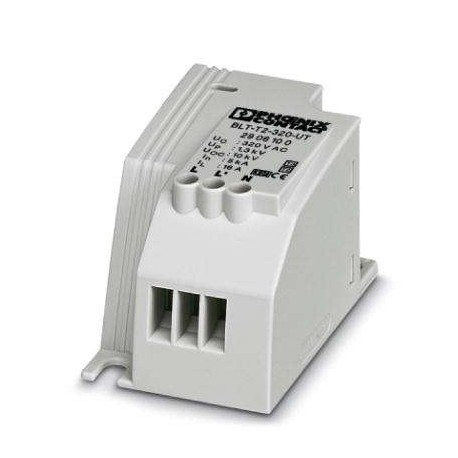

BLT-T2-320-UT 2906100 PHOENIX CONTACT Protetor contra sobretensão tipo 2
BLT-T2-320-UT
2906100
PHOENIX_CONTACT
10
Protetor contra sobretensão tipo 2
Pára-raios tipo 2 para montagem universal em luzes e caixas de conexão de cabos. Especial para classe de proteção de isolamento II com indicação de defeito óptico. Instalação em ramal ou fiação de passagem. Construção: 230 V AC
Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para fonte de energia/alimentação
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2906100 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Página de catálogo | Página 69 (C-4-2017) |
| GTIN | 4055626058078 |
| Peso por unidade (exclusive embalagem) | 39,000 GRM |
| Número do imposto alfandegário | 85363030 |
| País de origem | CN (China) |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (acima do nível do mar)) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
Geral
| Tipo de proteção de acordo com IEC | II / III |
|---|---|
| T2 / T3 | |
| Tipos EN | T2 / T3 |
| Sistema de alimentação de corrente IEC | TT |
| TN-C | |
| IT | |
| Circuitos de proteção | L-N |
| Tipo de montagem | Parafuso de 4 mm |
| Cor | cinza claro RAL 7035 |
| Material caixa | PA 6.6 |
| Grau de impurezas | 2 |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Classe de proteção | II |
| Formato | Módulo de montagem |
| Sinalização de proteção contra surtos com defeito | óptico |
Circuito de proteção
| Tensão nominal UN | 100 V AC ... 277 V AC |
|---|---|
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Máxima tensão contínua UC | 320 V AC |
| Corrente de carga nominal IL | 16 A |
| Corrente de pico nominal In(8/20)µs | 5 kA |
| Pico de corrente de descarga máx. Imáx.(8/20) µs | 10 kA |
| Pico combinado UOC | 10 kV |
| Resistência a curto-circuito ISCCR | 3 kA |
| Nível de proteção Up | ≤ 1,3 kV |
| Tensão residual Ures | ≤ 1,3 kV (com In) |
| ≤ 1,3 kV (com UOC) | |
| Reação TOV com UT | 400 V AC (5 s / withstand mode) |
| 528 V AC (120 min / safe failure mode) | |
| Tempo de resposta tA | ≤ 25 ns |
| Fusível de pré-proteção máximo com cabeamento de passagem V | 16 A (MCB B/C) |
| Fusível de pré-proteção máximo com cabeamento de linha de ramificação | 16 A (MCB B/C) |
| Pico combinado UOC | 10 kV |
Dados de conexão
| Tipo de conexão | Bornes a parafuso |
|---|---|
| Rosca | M3 |
| Torque de aperto | 0,6 Nm |
| 2 condutores com o mesmo perfil flexível mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil flexível máx | 1,5 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| 2 condutores com o mesmo perfil rígido mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil rígido máx | 1,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
Classificações
| Característica | Valor |
|---|---|
| Esquema de ligação DC (EF009926) | Não |
| Esquema de ligação TI (EF009927) | Não |
| Esquema de ligação TN (EF009928) | Não |
| Esquema de ligação TN-C (EF009929) | Não |
| Esquema de ligação TN-C-S (EF009933) | Não |
| Esquema de ligação TN-S (EF009930) | Não |
| Esquema de ligação TT (EF009931) | Sim |
| Configuração de outro esquema de ligação (EF009932) | Não |
| Corrente de descarga nominal (8/20) (EF004214) | 5 kA |
| Corrente de choque de descarga máxima (8/20) (EF012274) | 10 kA |
| Tensão máxima contínua AC (EF004198) | 320 V |
| Nível de proteção L-N (EF004236) | 1.3 kV |
| Proteção de sobreintensidade máx. Ligação em paralelo (fusível) (EF015962) | 16 A |
| Proteção de sobreintensidade máx. Ligação em série (fusível) (EF015963) | 16 A |
| Resistência a curto-circuito (Isccr) (EF012627) | 3 kA |
| Fusível de backup integrado (EF008797) | Sim |
| Sem correntes de fuga (EF016002) | Não |
| Secção do condutor rígido máx. (mono/multi filamento) (EF008827) | 0.2 mm² |
| Secção flexível do condutor máx. (fio fino) (EF008828) | 2.5 mm² |
| Sinalização no nível do dispositivo (EF004241) | Ótico |
| Ensaio de categoria tipo 2 (EF004230) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
