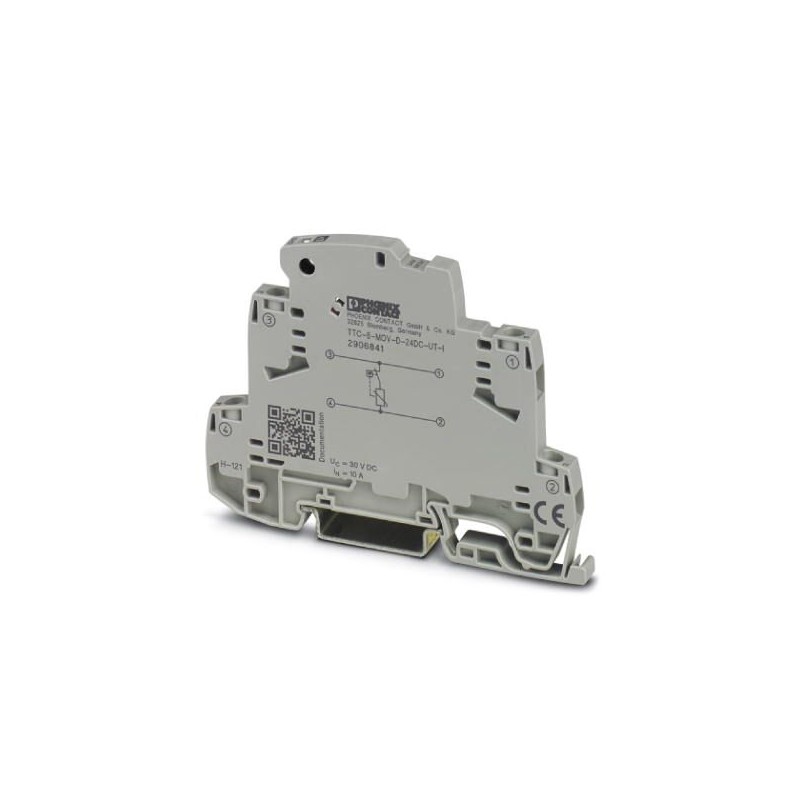

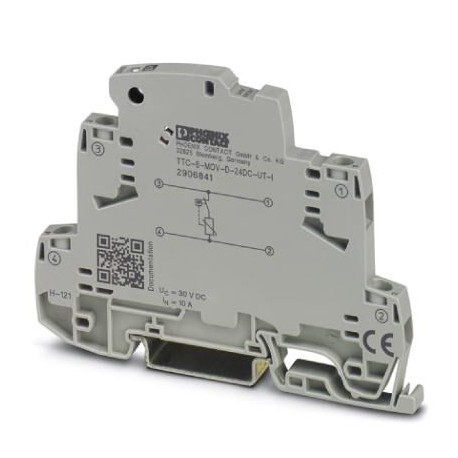

TTC-6-MOV-D-24DC-UT-I
2906841
PHOENIX_CONTACT
1
Meio de proteção contra surtos integrado com indicador de status para um de 2 fios de sinal flutuante circuito.
Medium surge protection with integrated status indicator for a 2-wire floating signal circuit.
Trabtech (TT)
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Chave de encomenda | 2906841 |
---|---|
Quantidade de embalagem | 1 UNID |
Página de catálogo | Página 150 (C-4-2019) |
GTIN (EAN) | 4055626136974 |
Peso por unidade (exclusive embalagem) | 23,940 g |
Número do imposto alfandegário | 85363010 |
País de origem | DE (Alemanha) |
Ambient temperature (operation) | -40 °C ... 85 °C |
---|---|
Ambient temperature (storage/transport) | -40 °C ... 85 °C |
Permissible humidity (operation) | 5 % ... 95 % |
Altitude | ≤ 4000 m (amsl (above mean sea level)) |
Degree of protection | IP20 (with end cover) |
Housing material | PBT |
---|---|
Flammability rating according to UL 94 | V-0 |
Color | traffic grey A RAL 7042 |
Mounting type | DIN rail: 35 mm |
Type | DIN rail module, one-piece |
Direction of action | Line-Earth Ground |
IEC test classification | C1 |
---|---|
C2 | |
C3 | |
Nominal voltage UN | 24 V DC |
Maximum continuous voltage UC | 30 V DC |
21 V AC | |
Rated current | 10 A (60 °C) |
Operating effective current ICat UC | ≤ 100 µA |
Nominal discharge current In(8/20) µs (line-line) | 2 kA |
Voltage protection level Up(line-line) | ≤ 110 V (C1 - 700 V/350 A) |
≤ 160 V (C2 - 4 kV) | |
≤ 80 V (C3 - 25 A) | |
Response time tA(line-line) | ≤ 25 ns |
Input attenuation aE, sym. | typ. 0.3 dB (≤ 60 kHz / 150 Ω) |
Cut-off frequency fg (3 dB), sym. in 150 Ohm system | typ. 200 kHz |
Capacity (line-line) | 10 nF |
Resistance per path | ≤ 100 mΩ |
Surge protection fault message | optical |
Impulse durability (line-line) | C1 - 350 A |
C2 - 2 kA | |
C3 - 25 A |
Connection method | Screw connection |
---|---|
Screw thread | M3 |
Tightening torque | 0.5 Nm ... 0.6 Nm |
Stripping length | 8 mm |
Conductor cross section flexible | 0.2 mm² ... 2.5 mm² |
Conductor cross section solid | 0.2 mm² ... 4 mm² |
Conductor cross section AWG | 24 ... 12 |
Standards/specifications | IEC 61643-21 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
---|---|
EN 61643-21 2001 + A1:2009 + A2:2013 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Environmentally Friendly Use Period = 50 |
For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130801 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130807 |
eCl@ss 8.0 | 27130807 |
eCl@ss 9.0 | 27130807 |
ETIM 2.0 | EC000943 |
---|---|
ETIM 3.0 | EC000943 |
ETIM 4.0 | EC000943 |
ETIM 5.0 | EC000943 |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
UNSPSC 18.0 | 39121620 |
UNSPSC 19.0 | 39121620 |
UNSPSC 20.0 | 39121620 |
UNSPSC 21.0 | 39121620 |
Título: | Tamanho: | Tipo: |
---|---|---|
PDF CATALOG PHOENIX PROTECTION EN.pdf | 27 Mbytes |
