TT-UKK5-T-V-120AC-ST 2818083 PHOENIX CONTACT Conector de proteção contra surtos
TT-UKK5-T-V-120AC-ST
2818083
PHOENIX_CONTACT
Conector de proteção contra surtos

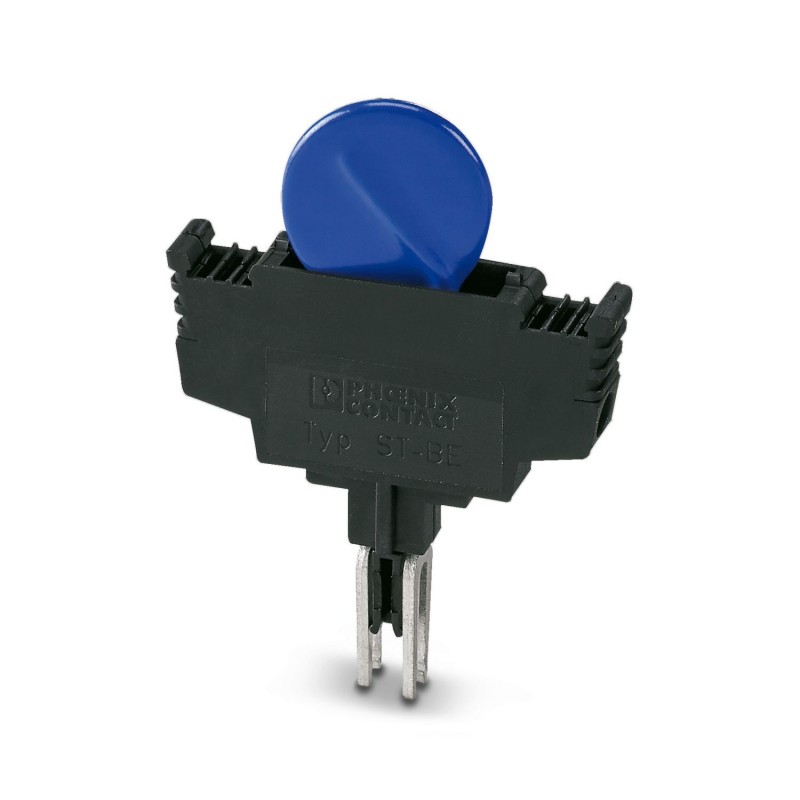

Protective plug with varistor to plug onto base element TT-UKK5-T-BE, nominal voltage: 120 V AC
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Product type | Surge protection for MCR technology |
| IEC test classification | C1 |
| C2 | |
| C3 | |
| Type | Single-level terminal block |
| Number of positions | 1 |
| Surge protection fault message | none |
| Wire pairs per module | 1 |
| Nominal voltage UN | 120 V AC |
| Connection method | Screw connection (in connection with the base element) |
| Screw thread | M3 |
| Tightening torque | 0.5 Nm |
| Conductor cross section flexible | 0.2 mm² ... 4 mm² |
| Conductor cross section rigid | 0.2 mm² ... 4 mm² |
| Conductor cross section AWG | 24 ... 12 |
| Width | 6.2 mm |
| Height | 41.5 mm |
| Depth | 52 mm |
| Flammability rating according to UL 94 | V-2 |
| Housing material | PA |
| Mechanical data | |
| Open side panel | No |
| Direction of action | Line-Line |
| Maximum continuous voltage UC | 170 V DC |
| 130 V AC | |
| Rated current | 26 A (40 °C) |
| Operating effective current ICat UC | ≤ 350 µA |
| Nominal discharge current In(8/20) µs (line-line) | 2.5 kA |
| Total discharge current Itotal(8/20) µs | 2.5 kA |
| Max. discharge current Imax(8/20) µs maximum (line-line) | 8 kA |
| Nominal pulse current Ian (10/1000) µs (line-line) | 80 A |
| Residual voltage at In(conductor-conductor) | ≤ 475 V |
| Residual voltage with Ian (10/1000) µs (line-line) | ≤ 320 V |
| Response time tA(line-line) | ≤ 25 ns |
| Capacity (Core-Core) | typ. 1.34 nF |
| Surge protection fault message | none |
| Max. required back-up fuse | 2 A (F) |
| Impulse durability (line-line) | C2 - 4 kV / 2 kA |
| C3 - 25 A |
| Ambient conditions | |
| Degree of protection | IP20 |
| Ambient temperature (operation) | -40 °C ... 60 °C |
| Air clearances and creepage distances | |
| Standards/regulations | VDE 0110-1 |
| Standards/specifications | IEC 61643-21 |
| Note | 2000 |
| Standards/specifications | EN 61643-21 |
| Note | 2001 |
| Mounting type | on base element |
