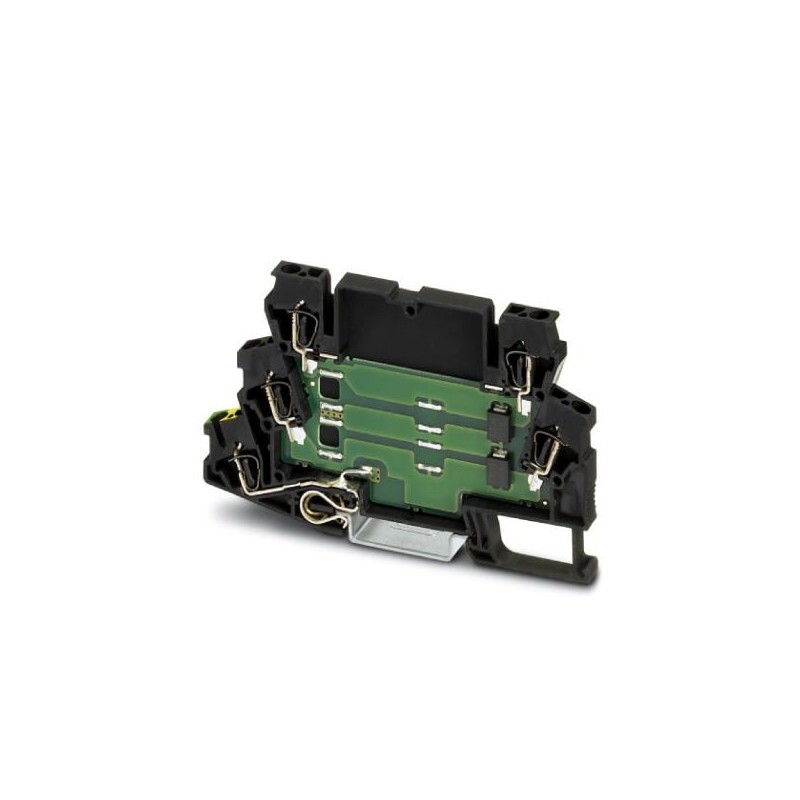

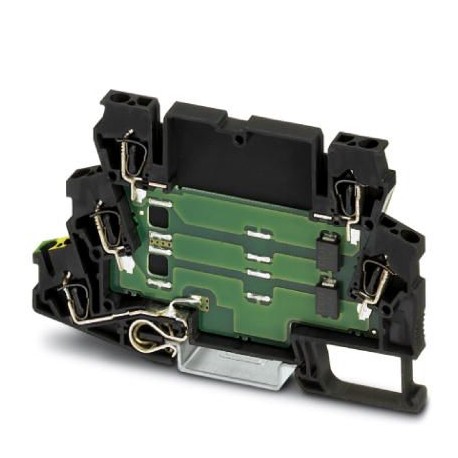

TT-ST-2/2-S-12DC 2921310 PHOENIX CONTACT Dispositivo de proteção contra surtos
TT-ST-2/2-S-12DC
2921310
PHOENIX_CONTACT
Dispositivo de proteção contra surtos
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2921310 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 97 (C-6-2015) |
| GTIN | 4046356279918 |
| Peso por unidade (exclusive embalagem) | 24,970 GRM |
| Número do imposto alfandegário | 85363010 |
| País de origem | DE (Alemanha) |
Geral
| Material caixa | PA 6.6 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Cor | preto |
| Normas para espaços de ar e de fuga | EN 60664-1 |
| Tipo de montagem | Trilho de fixação: 35 mm |
| Formato | Borne de dois níveis |
| Número de pólos | 2 |
| Inversão de chave | Line-Earth Ground |
Circuito de proteção
| Tipo de proteção de acordo com IEC | C1 |
|---|---|
| C3 | |
| Classe de exigência conforme VDE | C1 |
| C3 | |
| Tensão UN | 12 V DC |
| Máxima tensão contínua UC | 13 V DC |
| 9 V AC | |
| Corrente nominal | 10 A (50 °C) |
| Corrente efetiva ICcom UC | ≤ 5 µA (DC) |
| ≤ 20 µA (60 Hz) | |
| Corrente do condutor de proteção IPE | ≤ 10 µA (DC) |
| ≤ 40 µA (60 Hz) | |
| Corrente de pico nominal In(8/20)µs (condutor-condutor) | 700 A (por trilha) |
| Corrente de descarga Itotal(8/20) µs | 1,4 kA |
| Corrente de impulso nominal Ian (10/1000)µs (condutor-terra) | 140 A (por trilha) |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) surto | ≤ 22 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) estático | ≤ 22 V |
| Tensão residual com In(condutor-terra) | ≤ 27 V |
| Tensão residual com Ian (10/1000) µs (condutor-terra) | ≤ 22 V |
| Nível de proteção Up(fio-terra) | ≤ 25 V (C1 - 250 A) |
| Tempo de resposta tA (condutor-terra) | ≤ 1 ns |
| Atenuação de inserção aE, assim. | típ. 0,3 dB (≤ 650 kHz / 50 Ω) |
| típ. 0,1 dB (≤ 100 kHz / 150 Ω) | |
| Frequência de corte fg (3dB), assim. (GND) no sistema de 600 Ohm | típ. 1,7 MHz |
| Frequência de corte fg (3dB), assim. (GND) no sistema de 150 Ohm | típ. 300 kHz |
| Capacidade (condutor-terra) | ≤ 5 nF |
| Sinalização de proteção contra surtos com defeito | nenhuma |
| Fusível de proteção requerido máximo | 10 A (P) |
| Resistência a picos de corrente (fio-terra) | C1 - 500 V / 250 A |
| C3 - 100 A | |
| Resistência de corrente alternada (fio-terra) | 2 A (5x 1 s) |
Dados de conexão
| Tipo de conexão | conexão à mola |
|---|---|
| Tipo de conexão IN | Força de tração |
| Tipo de conexão OUT | Força de tração |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, flexível | 0,5 mm² ... 2,5 mm² |
| Bitola do condutor, fixa | 0,5 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Normas e disposições
| Normas / Determinações | IEC 61643-21 |
|---|---|
| EN 61643-21 | |
| Normas/disposições | IEC 61643-21/A1 2008 |
| EN 61643-21/A1 2009 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
