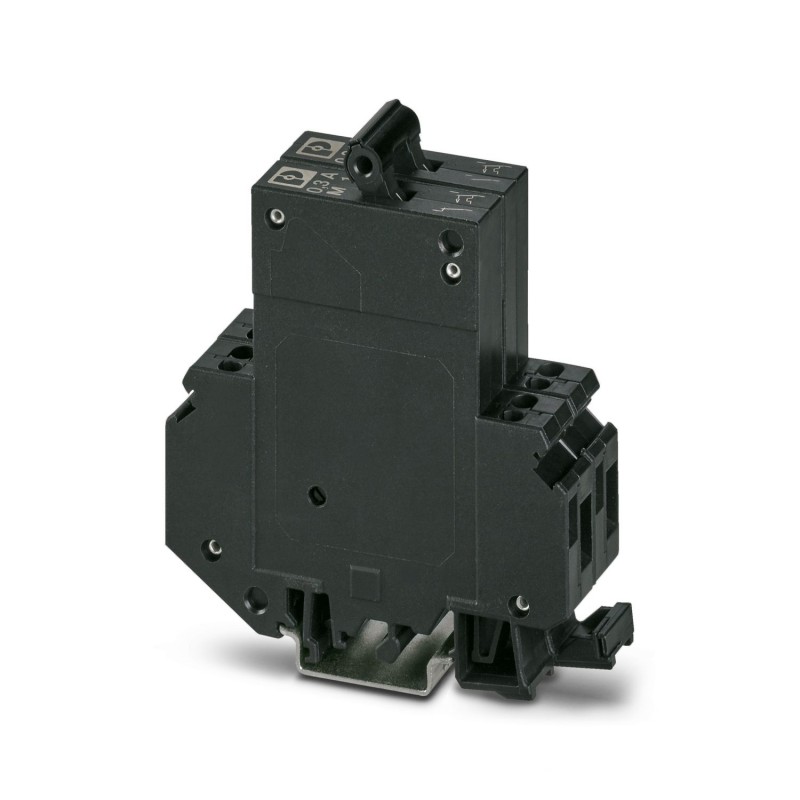

TMC 2 M1 120 0,3A 0914921 PHOENIX CONTACT Disjuntor de proteção de equipamentos termomagnético Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

TMC 2 M1 120 0,3A 0914921 PHOENIX CONTACT Disjuntor de proteção de equipamentos termomagnético

TMC 2 M1 120 0,3A

0914921

PHOENIX_CONTACT

Disjuntor de proteção de equipamentos termomagnético

Interruptor de proteção termomagnética, 2 polos, semi-plano, 1 contato aberto e 1 contatos fechados, com pé universal para montagem em NS 32 ou NS 35

Thermal-magnetic circuit breaker, 2-pos., normal blow, 1 N/O contact and 1 N/C contact, with universal foot for mounting on NS 32 or NS 35

Mais detalhes


Disjuntores, fusíveis > Disjuntor

Proteção de surtos

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $298.79
Preço unitário: $298.79
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typeThermomagnetic device circuit breakers
Product familyTMC
TypeDIN rail module, one-piece
Number of positions2
Number of connections4
Number of rows2
No. of channels1
Data management status
Article revision05
Insulation characteristics
Overvoltage categoryII
Degree of pollution2
Electrical properties
Fuse typeAutomatic device
General
Rated voltage250 V AC (3 AC 433 V)
65 V DC
Rated current IN0.3 A
Rated surge voltage2.5 kV
Insulation resistance Riso> 100 MΩ (500 V DC)
Auxiliary circuit240 V AC / 1 A (Low-induction)
65 V AC / 1 A (Low-induction)
Tripping methodTM (thermomagnetic)
Device resistance11.6 Ω
Rated short-circuit switching capacity Icn400 A
2500 A (32 V DC)
Short-circuit switching capacity5000 A ()
2000 A (UL 1077: 65 V DC)
Dielectric strength3000 V AC (Actuation area)
3000 V AC (Main to auxiliary circuit)
1500 V AC (Position to position)
Switching cycles, max.10000 (At 1 x In, inductive)
FuseM1 (normal blow)
Indicator/remote signaling
Connection nameAuxiliary contact
Operating voltage240 V AC
65 V DC
Operating current0.3 A AC (Low-induction)
Connection data
Main contact
Screw threadM3
Tightening torque0.6 ... 0.8 Nm
Stripping length12 mm
Internal cylindrical gageA3
Conductor cross section rigid0.2 mm² ... 6 mm²
Cross section AWG24 ... 10 (converted acc. to IEC)
Conductor cross section flexible0.2 mm² ... 4 mm²
Conductor cross-section flexible (ferrule without plastic sleeve)0.25 mm² ... 4 mm²
Flexible conductor cross section (ferrule with plastic sleeve)0.25 mm² ... 2.5 mm²
2 conductors with same cross section, solid0.2 mm² ... 0.75 mm²
2 conductors with same cross section, flexible0.2 mm² ... 0.75 mm²
2 conductors with same cross section, flexible, with ferrule without plastic sleeve0.25 mm² ... 1 mm²
2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve0.5 mm² ... 2.5 mm²
Nominal current0.3 A
Nominal voltage250 V AC
65 V DC
Auxiliary contact
Screw threadM3
Tightening torque0.6 ... 0.8 Nm
Stripping length12 mm
Internal cylindrical gageA1
Conductor cross section rigid0.2 mm² ... 2.5 mm²
Cross section AWG24 ... 14 (converted acc. to IEC)
Conductor cross section flexible0.2 mm² ... 1.5 mm²
Conductor cross-section flexible (ferrule without plastic sleeve)0.25 mm² ... 2.5 mm²
Flexible conductor cross section (ferrule with plastic sleeve)0.25 mm² ... 1.5 mm²
2 conductors with same cross section, solid0.2 m² ... 0.75 m²
2 conductors with same cross section, flexible0.2 m² ... 0.75 mm²
2 conductors with same cross section, flexible, with ferrule without plastic sleeve0.25 mm² ... 0.5 mm²
2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve0.5 mm² ... 0.75 mm²
Nominal current0.3 A
Nominal voltage250 V AC
65 V DC
Main contact
Connection methodScrew connection
Screw threadM3
Tightening torque0.6 Nm ... 0.8 Nm
Stripping length12 mm
Conductor cross section flexible0.2 mm² ... 4 mm²
Conductor cross section rigid0.2 mm² ... 6 mm²
Conductor cross section AWG24 ... 10
2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve0.5 mm² ... 2.5 mm²
Conductor cross section, flexible, with ferrule, with plastic sleeve0.2 mm² ... 2.5 mm²
Conductor cross section flexible, with ferrule without plastic sleeve0.25 mm² ... 4 mm²
Auxiliary contact
Connection methodScrew connection
Screw threadM3
Tightening torque0.6 Nm ... 0.8 Nm
Stripping length12 mm
Conductor cross section flexible0.2 mm² ... 1.5 mm²
Conductor cross section rigid0.2 mm² ... 2.5 mm²
Conductor cross section AWG24 ... 14
Conductor cross section, flexible, with ferrule, with plastic sleeve0.25 mm² ... 1.5 mm²
Conductor cross section flexible, with ferrule without plastic sleeve0.25 mm² ... 2.5 mm²
Dimensions
Width25 mm
Height82.5 mm
Depth96 mm
Material specifications
Colorblack (RAL 9005)
Flammability rating according to UL 94V-2
Insulating material groupII
Insulating materialPA66
Mechanical properties
Mechanical data
Open side panelNo
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP30 (Actuation area)
IP20 (Connection area)
Ambient temperature (operation)-30 °C ... 60 °C
Humidity test240 h, 95 % RH, 40 °C
Standards and regulations
Standards/specificationsEN 60934
Standards/specificationsUL 1077
Mounting
Mounting typeDIN rail: 35 mm
