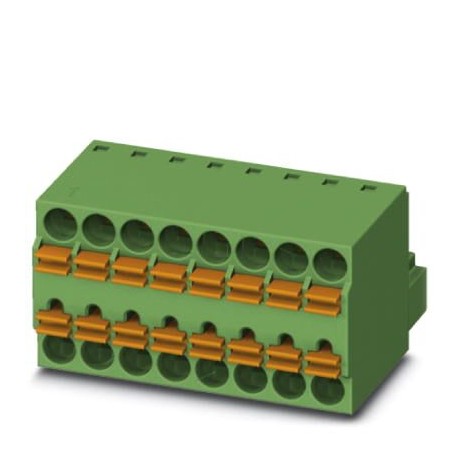

TFMC 1,5/ 3-ST-3,5 BD:X37 1858551 PHOENIX CONTACT Conector para placa de circuito impresso, corrente nominal.. Ver maior

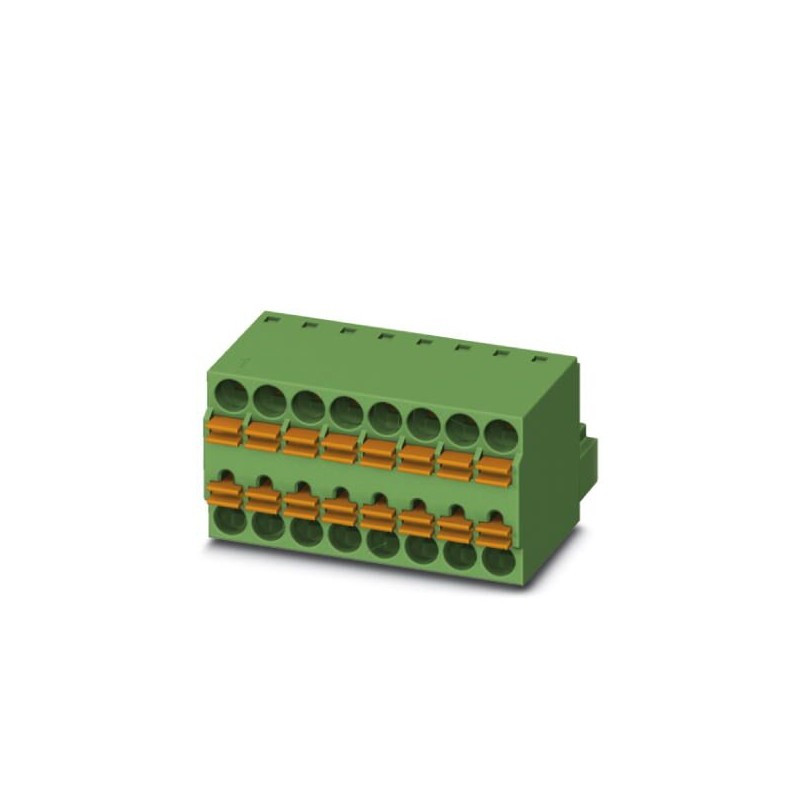

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

TFMC 1,5/ 3-ST-3,5 BD:X37 1858551 PHOENIX CONTACT Conector para placa de circuito impresso, corrente nominal..

TFMC 1,5/ 3-ST-3,5 BD:X37

1858551

PHOENIX_CONTACT

50

Conector para placa de circuito impresso, corrente nominal: 8 A, tensão de teste (III/2): 160 V, número de polos: 3, passo: 3,5 mm, tipo de conexão: Conexão push-in por mola, cor: verde, superfície de contato: Estanho

Conector para placa de circuito impresso, seção nominal: 1,5 mm², cor: verde, corrente nominal: 8 A, tensão de dimensionamento (III/2): 160 V, superfície de contato: Estanho, tipo de contato: Conexão fêmea, Número de potenciais: 3, Número de linhas: 1, Número de polos por linha: 3, Número de conexões: 6, Família de artigos: TFMC 1.5/.. -ST, passo: 3,5 mm, tipo de conexão: Conexão de mola push-in, direção de conexão do driver/placa de circuito impresso: 0°, Stecksystem: MINI COMBICON, Trava: sem, tipo de embalagem: caixa

Mais detalhes


Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Conector para placa de circuito impresso, corrente nominal: 8 A, tensão de teste (III/2): 160 V, número de polos: 3, passo: 3,5 mm, tipo de conexão: Conexão push-in por mola, cor: verde, superfície de contato: Estanho

Dados comerciais

Código do pedido1858551
Quantidade de embalagem (VPE)50 Unid
ObservaçãoProdução ligada a pedido (sem retirada)
GTIN4055626132464
Peso por unidade (exclusive embalagem)3,580 GRM
Número do imposto alfandegário85366990
País de origemPL (Polônia)

Propriedades do artigo

Designação abreviadaConector de placa de circuito impresso
Sistema de conexãoMINI COMBICON
Tipo de contatoSoquete
Família de produtosTFMC 1,5/..-ST
Medida do passo3,5 mm
Número de pólos3
Tipo de conexãoConexão push-in por mola
Número de níveis1
Número de conexões6
Quantidade de potenciais3

Dados característicos elétricos

Corrente nominal8 A
Tensão de isolamento nominal (III/2)160 V
Tensão de teste (III/2)2,5 kV

Capacidade de conexão

Bitola do condutor, fixa0,2 mm² ... 1,5 mm²
Bitola do condutor, flexível0,2 mm² ... 1,5 mm²
Bitola do condutor AWG / kcmil24 ... 16
Bitola do condutor flexível com terminal tubular sem capa isolante0,25 mm² ... 1,5 mm²
Bitola do condutor flexível com terminal tubular com capa isolante0,25 mm² ... 0,75 mm²
Pino calibrador a x b / diâmetro2,4 mm x 1,5 mm / 1,6 mm
Comprimento de decapagem10 mm

Indicações relativas aos terminais tubulares

Alicate de crimpagem recomendado1212034 CRIMPFOX 6
Buchas aderentes sem colar isolante, de acordo com DIN 46228-1Bitola: 0,25 mm²; Comprimento: 7 mm
Bitola: 0,34 mm²; Comprimento: 7 mm
Bitola: 0,5 mm²; Comprimento: 8 mm ... 10 mm
Bitola: 0,75 mm²; Comprimento: 8 mm ... 10 mm
Bitola: 1 mm²; Comprimento: 8 mm ... 10 mm
Bitola: 1,5 mm²; Comprimento: 10 mm
Alicate de crimpagem recomendado1212034 CRIMPFOX 6
Buchas aderentes com colar isolante, de acordo com DIN 46228-4Bitola: 0,14 mm²; Comprimento: 8 mm
Bitola: 0,25 mm²; Comprimento: 8 mm ... 10 mm
Bitola: 0,34 mm²; Comprimento: 8 mm ... 10 mm
Bitola: 0,75 mm²; Comprimento: 10 mm

Dados de material - contato

ObservaçãoConforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201
Material de contatoLiga de Cu
Condições da superfíciegalvanizada a quente
Superfície metálica do ponto de prensagem (camada de cobertura)Estanho (4 - 8 µm Sn)
Superfície metálica da área de contato (camada de cobertura)Estanho (4 - 8 µm Sn)

Dados de material - caixa

Material isolantePA
Grupo de material isolanteI
CTI conforme IEC 60112600
Classe de inflamabilidade conforme UL 94V0
Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12850
Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13775
Temperatura do ensaio de pressão esférica conforme EN 60695-10-2125 °C

Dados de material - elemento de comutação

Material isolantePBT
CTI conforme IEC 60112600
Classe de inflamabilidade conforme UL 94V0

Dados de medição para o produto

Desenho de medidas
Medidas [ l ]22,9 mm
Largura [ w ]11,3 mm
Altura [ h ]15,7 mm
Medida do passo3,5 mm
Altura de construção (altura sem pino de solda)15,7 mm
Medida a7 mm

Indicações sobre a embalagem

Tipo de embalagemembalado em caixa de cartão
Unidade de embalagem50
Denominação das unidades de embalagemunidade

Condições ambiente

Temperatura ambiente (armazenamento/transporte)-40 °C ... 70 °C
Temperatura ambiente (montagem)-5 °C ... 100 °C
Temperatura ambiente (funcionamento)-40 °C (dependente da curva de redução de carga)

Conexão e métodos de ligação

Teste de conexão de condutoresA extremidade sem isolamento do maior condutor pode ser introduzida na totalidade e sem força excessiva na abertura do ponto de prensagem.
Resultado do testeAprovado no teste
Teste - Múltiplas conexões e desconexõesDIN EN 60999-1 (VDE 0609-1):2000-12
Aprovado no teste
Teste de danos e afrouxamento dos condutoresDIN EN 60999-1 (VDE 0609-1):2000-12
Aprovado no teste

Teste de tração

Teste de traçãoDIN EN 60999-1 (VDE 0609-1):2000-12
Aprovado no teste
Bitola do condutor / tipo de condutor / força de tração0,2 mm² / rígido / > 10 N
0,2 mm² / flexível / > 10 N
1,5 mm² / rígido / > 40 N
1,5 mm² / flexível / > 40 N

Ensaios mecânicos conforme norma

Inspeção visualAprovado no teste DIN EN 60512-1-1:2003-01
Inspeção dimensionalAprovado no teste DIN EN 60512-1-2:2003-01
Resistência das inscriçõesAprovado no teste DIN EN 60068-2-70:1996-07
ResultadoAprovado no teste
Especificação de testeDIN EN 60512-13-2:2006-11
Número de ciclos25
Força de inserção por polo aprox.8 N
Força de tração por polo aprox.6 N
Polarização e codificaçãoAprovado no teste DIN EN 60512-13-5:2006-11
ResultadoAprovado no teste
Especificação de testeDIN EN 60512-15-1:2009-03
Força de teste por polo27 N

Espaços de ar e de fuga

Grupo de material isolanteI
Tensão de isolamento nominal (III/3)160 V
Tensão de isolamento nominal (III/2)160 V
Tensão de isolamento nominal (II/2)320 V
Tensão de teste (III/3)2,5 kV
Tensão de teste (III/2)2,5 kV
Tensão de teste (II/2)2,5 kV

Ensaios elétricos - Função

Especificação de testeDIN EN 60999-1 (VDE 0609-1):2000-12

Ciclos de temperatura

Especificação de testeDIN EN 60999-1 (VDE 0609-1):2000-12
Corrente de teste (bitola mínima)4 A DC
Corrente de teste (bitola máxima)8 A DC
Ciclos de temperatura192

Testes mecânicos (A)

Força de inserção por polo aprox.8 N
Força de tração por polo aprox.6 N
Requisito de irreversibilidade ao encaixar >20 NAprovado no teste
Requisito de suporte de contato em utilização >20 NAprovado no teste

Testes de vida útil (B)

Especificação de testeDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Resistência de passagem R13,3 mΩ
Ciclos de encaixe25
Resistência de passagem R23,4 mΩ
Tensão suportável de impulso ao nível do mar2,95 kV
Tensão alternada suportável1,39 kV
Resistência de isolamento de polos adjacentes

Testes climáticos (D)

Especificação de testeDIN EN ISO 6988:1997-03
Estresse por frio-40 °C/2 h
Estresse por calor100 °C/168 h
Estresse por corrosão0,2 dm3SO2em 300 dm3/40 °C/1 ciclo
Tensão suportável de impulso ao nível do mar2,95 kV
Tensão alternada suportável1,39 kV

Testes ambientais e de vida útil (E)

Especificação de testeDIN EN 61984 (VDE 0627):2009-11
Resultado Grau de proteção Código IPProteção contra toque de dedos com sonda de teste IP20

Environmental Product Compliance

China RoHSPeríodo para uso previsto: ilimitado = EFUP-e
Sem substâncias perigosas acima dos valores limite

Classificações

eCl@ss

eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440309
eCl@ss 8.027440309
eCl@ss 9.027440309

ETIM

ETIM 5.0EC002638
ETIM 6.0EC002638
ETIM 7.0EC002638

UNSPSC

UNSPSC 13.239121409
