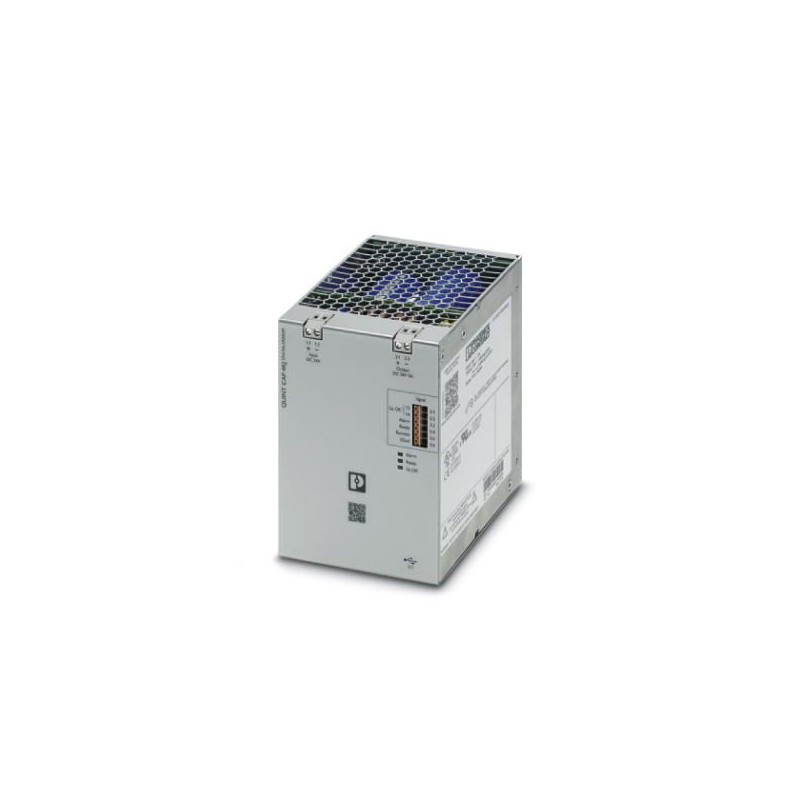

QUINT4-CAP/24DC/5/4KJ 2320539 PHOENIX CONTACT Módulo de capacidade
QUINT4-CAP/24DC/5/4KJ
2320539
PHOENIX_CONTACT
Módulo de capacidade
Módulo de capacidade QUINT, com armazenamento de energia livre de manutenção baseado em capacitores de camada dupla, montagem em trilho, entrada: 24 VDC, saída: 24 VDC / 5 A / 4 kJ incl. adaptador universal para trilho DIN montado UTA 107. O software POWER MANAGEMENT SUITE (código do artigo 1252232) da área de download pode ser usado para parametrização.
Material de instalação de redes de telecomunicações DNT / FNT > UPS/SAI (Sistema de Alimentação Ininterrupta)
Fontes de alimentação
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2320539 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 296 (C-4-2017) |
| GTIN | 4055626246918 |
| Peso por unidade (exclusive embalagem) | 1.474,000 GRM |
| Número do imposto alfandegário | 85322900 |
| País de origem | CN (China) |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C (> 40 °C Derating: 1 %/K) |
| Temperatura ambiente (tipo de início testado) | -40 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 60 °C |
| Máx. umidade do ar admissível (funcionamento) | ≤ 95 % |
| Classe climática | 3K3 (de acordo com EN 60721) |
| Grau de impurezas | 2 |
| Altura de montagem | ≤ 4000 m |
Dados de entrada
| Tensão de entrada | 24 V DC (SELV) |
|---|---|
| Faixa de tensão de entrada | 22,5 V DC ... 30 V DC |
| Consumo de corrente (máximo) | 7 A (máx.) |
| Consumo de corrente (estado ocioso) | 0,1 A (Marcha de inércia) |
| Consumo de corrente (processo de carregamento) | 0,8 A (Operação de carregamento) |
| Limite comutável fixo | < 22 V DC |
Dados de saída
| Tensão de saída nominal | 24 V DC |
|---|---|
| Corrente nominal de saída (IN) | 5 A |
| Estático Boost (IStat.Boost) | 6,25 A |
| Ligável em paralelo | não |
| Ligável em série | Não |
| Dissipação de energia carga nominal máxima | < 3 W |
Geral
| Tecnologia IQ | não |
|---|---|
| Peso líquido | 1,3 kg |
| Bateria | Condensador de camada dupla |
| Eficiência | > 97 % (com o acumulador de energia carregado) |
| Classe de proteção | Aplicação especial (tensão de entrada SELV, são geradas tensões perigosas no equipamento). |
| Grau de proteção | IP20 |
| MTBF (IEC 61709, SN 29500) | 1301923 h (40 °C) |
| Posição de montagem | Trilho de fixação horizontal NS 35, EN 60715 |
| Instrução de montagem | alinhamento possível: horizontal 0 mm, vertical 50 mm |
Dados de conexão entrada
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola mín. do condutor AWG | 30 |
| Bitola máx. do condutor AWG | 12 |
| Comprimento de isolamento | 6,5 mm |
Dados de conexão saída
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola mín. do condutor AWG | 30 |
| Bitola máx. do condutor AWG | 12 |
| Comprimento de isolamento | 6,5 mm |
Sinalização
| Denominação sinalização | UInOK |
|---|---|
| Denominação saída | Relé eletrônico (fotorrelé) |
| Descrição da saída | sem potencial 13/14 |
| Tensão de comutação máxima | 30 V DC |
| Capacidade de corrente | 200 mA |
| Indicação de estado | LED |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Denominação sinalização | Ready |
| Denominação saída | Saída de transistor, ativo |
| Tensão de saída | 24 V (UN- 1 V (típica)) |
| Capacidade de corrente | 20 mA |
| Indicação de estado | LED |
| Denominação sinalização | Alarme |
| Denominação saída | Saída de transistor, ativo |
| Tensão de saída | 24 V (UN- 1 V (típica)) |
| Capacidade de corrente | 20 mA |
| Indicação de estado | LED |
| Denominação sinalização | Potencial de referência para Ready, Alarm e Remote |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Normas / Determinações | EN 61000-4-2 |
| Descarga de contato | 4 kV (Grau de precisão de teste 2) |
| Normas / Determinações | EN 61000-4-3 |
| Faixa de frequência | 80 MHz ... 1 GHz |
| Resistência do campo de teste | 10 V/m |
| Normas / Determinações | EN 61000-4-6 |
| Faixa de frequência | 0,15 MHz ... 80 MHz |
| Tensão | 10 V |
| Diretiva de baixa tensão | Conformidade com a Diretiva de Baixa Tensão 2014/35/UE |
| Norma - Segurança elétrica | IEC 60950-1/VDE 0805 (SELV) |
| Certificações UL | UL requerido UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Categoria de sobretensão (EN 60950-1) | I |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 25 anos; |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Tensão de entrada (intervalo) (EF003840) | 22.5 V |
| Tensão de saída (intervalo) (EF003933) | 24 V |
| Interface USB (EF002039) | Não |
| Com interface de comunicação RS-232 (EF007312) | Não |
| SNMP (EF005284) | Não |
| Tipo de tensão (EF000187) | DC |
| Altura (EF000040) | 130 mm |
| Largura (EF000008) | 94 mm |
| Profundidade (EF000049) | 125 mm |
| Peso (EF000167) | 1.26326 kg |
| Conexão de entrada (EF009726) | Outro |
