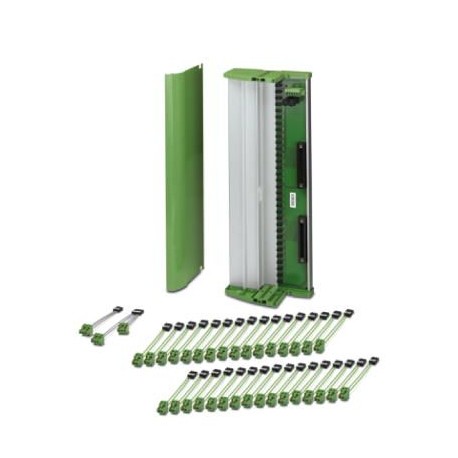

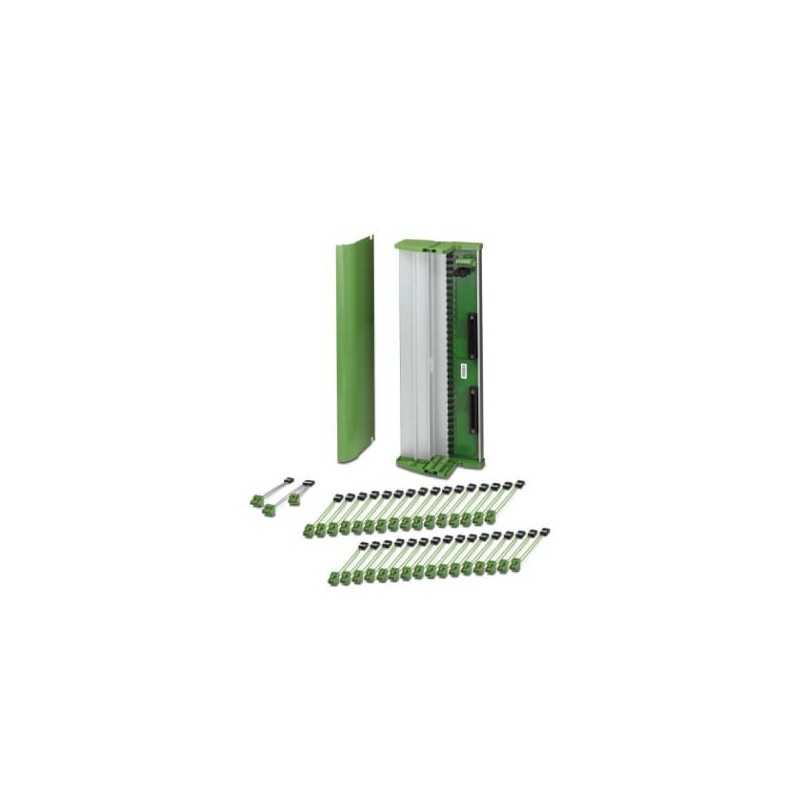

TC-2KS50-DO32-EX-PR-CS 2905199 PHOENIX CONTACT Suporte do módulo
TC-2KS50-DO32-EX-PR-CS
2905199
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
Suporte do módulo
Portador de terminação para a conexão redundante de 32 blocos de controle de válvula MACX Analog Ex-i a placas de saída digital do sistema de controle Yokogawa Centum VP, através de dois conectores KS50 de 50 polos. Adequado para placas Yokogawa ADV551 e ADV561.
Controladores industriais (PLC) > Módulo de transferência
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2905199 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 525 (C-5-2017) |
| GTIN | 4046356950756 |
| Peso por unidade (exclusive embalagem) | 333,330 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Geral
| Tensão UN | < 30 V DC (por sinal/canal) |
|---|---|
| Máx. corrente admissível | 1 A (Sinal/canal) |
| Grau de proteção | IP00 |
Alimentação
| Denominação | Módulo de alimentação |
|---|---|
| Nota | Alimentação e mensagem de erro pelo 2904673 TC-MACX-MCR-PTB |
| Tensão de entrada | 24 V DC |
| Faixa de tensão de entrada | 19,2 V DC ... 30 V DC |
| Corrente de entrada | ≤ 2 A |
| Alimentação redundante | sim, com isolamento por diodos |
| Proteção contra inversão de polarização e surtos | sim |
| Denominação saída | Saída de ligação |
| Versão do contato | 1 Contato normalmente fechado (alarme = aberto) |
| Tensão de comutação máxima | 50 V DC (0,3 A) |
| Fusível | 2x 2,5 A Na placa de condutores, ação lenta (substituível) |
| Indicação de estado | 1 x LED vermelho (erro) |
| 2 x LED verde (PWR1 e PWR2) |
Conexão 1
| Denominação conexão | Tensão de alimentação |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 7 mm |
| Número de conexões | 1 |
| Número de pólos | 6 |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Conexão 2
| Denominação conexão | Nível de controle |
|---|---|
| Tipo de conexão | Compatível com Yokogawa KS |
| Número de conexões | 2 |
| Número de pólos | 50 |
Condições ambientais
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C (Observar as especificações dos módulos) |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % (sem condensação) |
| Choque | 15g, conf. IEC 60068-2-27 |
| Vibração (funcionamento) | 2g, conforme IEC 60068-2-6 |
| Altura de aplicação | ≤ 2000 m |
Normas e disposições
| Denominação | Espaços de ar e de fuga |
|---|---|
| Normas / Determinações | DIN EN 50178 |
| Tensão de isolamento nominal | 50 V |
| Tensão de teste | 0,5 kV |
| Isolamento | Isolamento básico |
| Grau de impurezas | 2 |
| Categoria de sobretensão | II |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Choque | 15g, conf. IEC 60068-2-27 |
| Vibração (funcionamento) | 2g, conforme IEC 60068-2-6 |
| UL, EUA / Canadá | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Conteúdo do conjunto
Classificações
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 50 |
| Tensão especificada de funcionamento (EF000228) | 30 V |
| Corrente nominal especificada (EF000227) | 1 A |
| Profundidade (EF000049) | 159.5 mm |
| Largura (EF000008) | 448 mm |
| Altura (EF000040) | 170 mm |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2905199-TC-2KS50-DO32-EX-PR-CS | 104 Kbytes |
|
