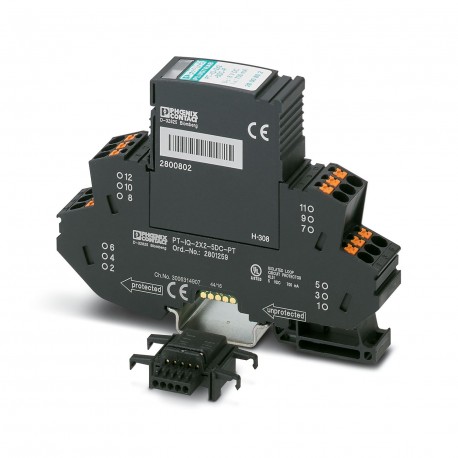

PT-IQ-2X2-5DC-PT 2801259 PHOENIX CONTACT Proteção contra surtos, que consiste em ficha de protecção e elemen..
PT-IQ-2X2-5DC-PT
2801259
PHOENIX_CONTACT
Proteção contra surtos, que consiste em ficha de protecção e elemento de base, indicando diagnóstico e status de vários módulo integrado por dois níveis circ. 2-fio de sinal livre de potencial.
Trabtech (TT)
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dimensions
| Height | 109.3 mm |
|---|---|
| Width | 17.7 mm |
| Depth | 77.5 mm |
| Horizontal pitch | 1 Div. |
Ambient conditions
| Ambient temperature (operation) | -40 °C ... 70 °C |
|---|---|
| Ambient temperature (storage/transport) | -40 °C ... 85 °C |
| Degree of protection | IP20 |
General
| Housing material | PA 6.6 |
|---|---|
| Flammability rating according to UL 94 | V-0 |
| Color | jet black RAL 9005 |
| Mounting type | DIN rail: 35 mm |
| Type | DIN rail module, two-section, divisible |
| Direction of action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Protective circuit
| IEC test classification | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Nominal voltage UN | 5 V DC |
| Maximum continuous voltage UC | 6 V DC |
| 4 V AC | |
| Nominal current IN | 700 mA (50 °C) |
| Operating effective current IC at UC | ≤ 2 mA (in the signal circuit) |
| Residual current IPE | ≤ 2 µA (per signal circuit) |
| Nominal discharge current In (8/20) µs (Core-Core) | 10 kA |
| Nominal discharge current In (8/20) µs (Core-Earth) | 10 kA |
| Pulse discharge current Iimp (10/350) µs (core-ground) | 2.5 kA |
| Impulse discharge current (10/350)˽µs, peak value limp | 2.5 kA |
| Voltage protection level Up (core-core) | ≤ 85 V (C1 - 1 kV/500 A) |
| ≤ 110 V (C2 - 10 kV / 5 kA) | |
| ≤ 25 V (C3 - 25 A) | |
| ≤ 25 V (C3 - 50 A) | |
| Voltage protection level Up (core-ground) | ≤ 600 V (C1 - 1 kV/500 A) |
| ≤ 750 V (C2 - 10 kV / 5 kA) | |
| ≤ 700 V (C3 - 25 A) | |
| ≤ 800 V (C3 - 100 A) | |
| Voltage protection level Up static (core-core) | ≤ 26 V (C1 - 1 kV/500 A) |
| ≤ 70 V (C2 - 10 kV / 5 kA) | |
| Response time tA (Core-Core) | ≤ 1 ns |
| Response time tA (Core-Earth) | ≤ 100 ns |
| Input attenuation aE, sym. | typ. 0.3 dB (≤ 40 kHz/150 Ω) |
| Cut-off frequency fg (3 dB), sym. in 150 Ohm system | typ. 300 kHz |
| Capacity (Core-Core) | typ. 7.5 nF |
| Resistance in series | 1.2 Ω ±5 % |
| Surge protection fault message | Optical, multi-stage |
| Max. required back-up fuse | 800 mA (FF) |
| Impulse durability (conductor-conductor) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 50 A | |
| Impulse durability (conductor-ground) | C1 (1 kV / 500 A) |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 2,5 kA | |
| Pulse reset time (conductor-conductor) | ≤ 10 ms |
| Pulse reset time (conductor-ground) | ≤ 10 ms |
Connection data
| Connection method | Push-in connection |
|---|---|
| Connection type IN | Push-in connection |
| Connection type OUT | Push-in connection |
| Stripping length | 10 mm |
| Conductor cross section flexible min. | 0.2 mm² |
| Conductor cross section flexible max. | 2.5 mm² |
| Conductor cross section solid min. | 0.2 mm² |
| Conductor cross section solid max. | 4 mm² |
| Conductor cross section AWG min. | 24 |
| Conductor cross section AWG max. | 12 |
Connection, equipotential bonding
| Connection method | NS 35 DIN rail or connection terminal block |
|---|
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2801259-PT-IQ-2X2-5DC-PT | 138 Kbytes |
|
