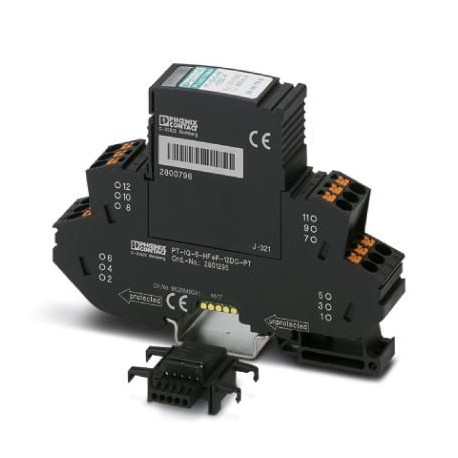

PT-IQ-5-HF+F-12DC-PT 2801295 PHOENIX CONTACT Dispositivo de proteção contra surtos
PT-IQ-5-HF+F-12DC-PT
2801295
PHOENIX_CONTACT
Dispositivo de proteção contra surtos
Proteção contra surtos, composta por proteção plug-in e elemento base, com diagnóstico multinível e indicação de status integrada em um módulo para cinco condutores de sinal. Para aplicações HF e interfaces de telecomunicações sem tensão de alimentação (até 90 MBits/s).
Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para tecnologia da informação / MCR
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2801295 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 147 (C-4-2017) |
| GTIN | 4046356766753 |
| Peso por unidade (exclusive embalagem) | 122,000 GRM |
| Número do imposto alfandegário | 85363010 |
| País de origem | DE (Alemanha) |
Medidas
| Altura | 109,3 mm |
|---|---|
| Largura | 17,7 mm |
| Profundidade | 77,5 mm (incl. trilho de fixação de 7,5 mm) |
| Unidade de divisão | 1 TE |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Altitude | ≤ 4000 m (amsl (acima do nível do mar)) |
| Grau de proteção | IP20 |
Geral
| Material caixa | PA 6.6 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Cor | preto RAL 9005 |
| Tipo de montagem | Trilho de fixação: 35 mm |
| Formato | Módulo para trilho de fixação plugável em dois lados |
| Inversão de chave | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Velocidade de transmissão | 90 MBit/s |
Circuito de proteção
| Tipo de proteção de acordo com IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensão UN | 12 V DC |
| Máxima tensão contínua UC | 15 V DC |
| 10 V AC | |
| Corrente nominal | 600 mA (40 °C) |
| Corrente efetiva ICcom UC | ≤ 100 µA (por trilha) |
| Corrente do condutor de proteção IPE | ≤ 10 µA (por trilha) |
| Corrente de pico nominal In(8/20)µs (condutor-condutor) | 10 kA |
| 10 kA | |
| Corrente de descarga nominal In(8/20) µs (fio-terra de sinal) | 10 kA |
| Corrente de descarga de impulso Iimp(10/350) µs (condutor-terra) | 2,5 kA |
| Corrente de descarga Itotal(8/20) µs | 20 kA |
| Nível de proteção Up(fio-fio) | ≤ 90 V (C1 - 1 kV / 500 A) |
| ≤ 40 V (C3 - 25 A) | |
| ≤ 40 V (C3 - 50 A) | |
| ≤ 145 V (C2 - 10 kV / 5 kA) | |
| Nível de proteção Up(fio-terra) | ≤ 730 V (C1 - 1 kV / 500 A) |
| ≤ 900 V (C2 - 10 kV / 5 kA) | |
| ≤ 900 V (C3 - 25 A) | |
| ≤ 900 V (C3 - 50 A) | |
| Nível de proteção Up(fio-terra de sinal) | ≤ 90 V (C1 - 1 kV / 500 A) |
| ≤ 40 V (C3 - 25 A) | |
| ≤ 40 V (C3 - 50 A) | |
| ≤ 145 V (C2 - 10 kV / 5 kA) | |
| Nível de proteção Upestático (fio-fio) | ≤ 55 V (C1 - 1 kV / 500 A) |
| Nível de proteção Upestático (fio-terra de sinal) | ≤ 55 V (C1 - 1 kV / 500 A) |
| Tempo de resposta tA(condutor-condutor) | ≤ 1 ns |
| Tempo de resposta tA (fio-terra de sinal) | ≤ 1 ns |
| Tempo de resposta tA (condutor-terra) | ≤ 100 ns |
| Atenuação de inserção aE, sim. | típ. 0,3 dB (≤ 10 MHz / 150 Ω) |
| Atenuação de inserção aE, assim. | típ. 0,3 dB (≤ 10 MHz / 150 Ω) |
| Frequência de corte fg (3dB), sim. no sistema de 150 Ohm | típ. 60 MHz |
| Frequência de corte fg (3dB), assim. (GND) no sistema de 150 Ohm | típ. 60 MHz |
| Capacidade (condutor-condutor) | típ. 30 pF |
| Capacidade (fio-terra de sinal) | típ. 30 pF |
| Resistência por trilha | 1,2 Ω ±5 % |
| Sinalização de proteção contra surtos com defeito | óptico, em vários níveis |
| Fusível de proteção requerido máximo | 600 mA (FF) |
| Resistência a picos de corrente (fio-fio) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C2 - 10 kA | |
| C3 - 25 A | |
| C3 - 50 A | |
| Resistência a picos de corrente (fio-terra) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C2 - 10 kA | |
| C3 - 25 A | |
| C3 - 50 A | |
| D1 - 2,5 kA | |
| Resistência a picos de corrente (fio-terra de sinal) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C2 - 10 kA | |
| C3 - 25 A | |
| C3 - 50 A | |
| Tempo de reset do pulso (fio-fio) | ≤ 15 ms |
| Tempo de reset do pulso (fio-terra) | ≤ 15 ms |
| Tempo de reposição de impulso (fio-terra de sinal) | ≤ 15 ms |
Dados de conexão
| Tipo de conexão | Conexão Push-in |
|---|---|
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Normas e disposições
| Normas/disposições | IEC 61643-21 2000 + A1:2008 + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 | |
| EN 61000-6-2 2005 | |
| EN 61000-6-3 2007 + A1:2011 |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Característica | Valor |
|---|---|
| Tensão nominal CA (intervalo) (EF008798) | 12 V |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2801295-PT-IQ-5-HF+F-12DC-PT | 144 Kbytes |
|
