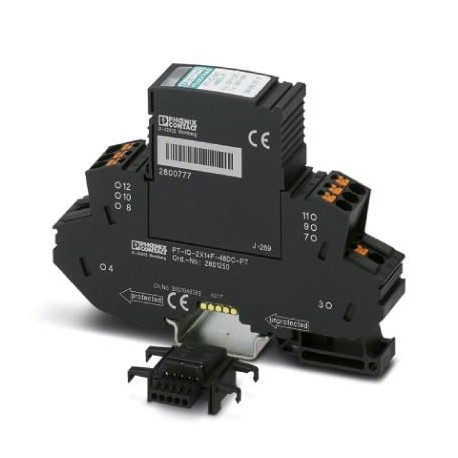

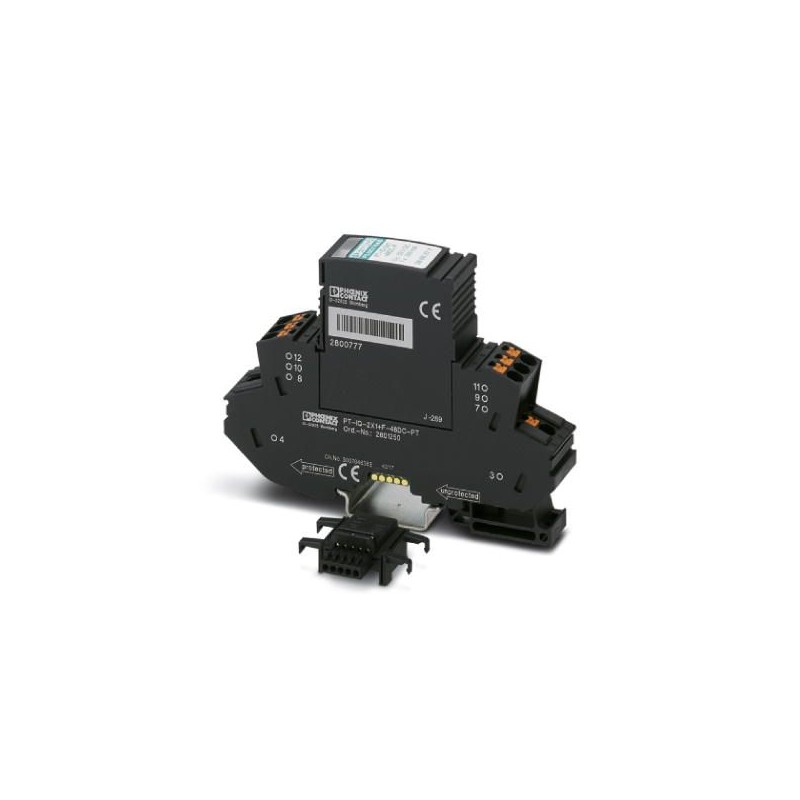

PT-IQ-2X1+F-48DC-PT 2801250 PHOENIX CONTACT Dispositivo de proteção contra surtos
PT-IQ-2X1+F-48DC-PT
2801250
PHOENIX_CONTACT
Dispositivo de proteção contra surtos
Proteção contra surtos, composta por proteção plug-in e elemento base, com status multinível e indicação de diagnóstico no módulo para dois condutores de sinal com potencial de referência comum. Aterramento Indir. com descarregador de gás.
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2801250 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 111 (C-4-2017) |
| GTIN | 4046356766333 |
| Peso por unidade (exclusive embalagem) | 111,500 GRM |
| Número do imposto alfandegário | 85363030 |
| País de origem | DE (Alemanha) |
Medidas
| Altura | 109,3 mm |
|---|---|
| Largura | 17,7 mm |
| Profundidade | 77,5 mm (incl. trilho de fixação de 7,5 mm) |
| Unidade de divisão | 1 TE |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Altitude | ≤ 4000 m (amsl (acima do nível do mar)) |
| Grau de proteção | IP20 |
Geral
| Material caixa | PA 6.6 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Cor | preto RAL 9005 |
| Tipo de montagem | Trilho de fixação: 35 mm |
| Formato | Módulo para trilho de fixação plugável em dois lados |
| Inversão de chave | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Outras descrições
| Nota | A mensagem remota e a alimentação de tensão do conector bus para trilho de fixação são estabelecidas no encaixe do módulo no conector bus para trilho de fixação. |
|---|
Circuito de proteção
| Tipo de proteção de acordo com IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensão UN | 48 V DC |
| Máxima tensão contínua UC | 53 V DC |
| 37 V AC | |
| Corrente nominal | 300 mA |
| Corrente efetiva ICcom UC | ≤ 6 µA (por trilha) |
| Corrente do condutor de proteção IPE | ≤ 1 µA |
| Corrente de pico nominal In(8/20)µs (condutor-condutor) | 10 kA |
| Corrente de descarga nominal In(8/20) µs (fio-terra de sinal) | 10 kA |
| Corrente de descarga de impulso Iimp(10/350) µs (condutor-terra) | 2,5 kA |
| Corrente de descarga Itotal(8/20) µs | 20 kA |
| Nível de proteção Up(fio-terra) | ≤ 750 V (C1 - 1 kV / 500 A) |
| ≤ 950 V (C2 - 10 kV / 5 kA) | |
| ≤ 850 V (C3 - 25 A) | |
| Nível de proteção Up(fio-terra de sinal) | ≤ 105 V (C1 - 1 kV / 500 A) |
| ≤ 160 V (C2 - 10 kV / 5 kA) | |
| ≤ 90 V (C3 - 25 A) | |
| Nível de proteção Upestático (fio-terra) | ≤ 200 V (C2 - 10 kV / 5 kA) |
| Tempo de resposta tA (fio-terra de sinal) | ≤ 1 ns |
| Tempo de resposta tA (condutor-terra) | ≤ 100 ns |
| Atenuação de inserção aE, assim. | típ. 0,3 dB (≤ 530 kHz / 150 Ω) |
| Frequência de corte fg (3dB), assim. (GND) no sistema de 150 Ohm | típ. 1,9 MHz |
| Capacidade (fio-terra de sinal) | típ. 1,5 nF |
| Resistência por trilha | 1,2 Ω ±5 % |
| Sinalização de proteção contra surtos com defeito | óptico, em vários níveis |
| Fusível de proteção requerido máximo | 315 mA (FF) |
| Resistência a picos de corrente (fio-terra) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C2 - 10 kA | |
| C3 - 25 A | |
| D1 - 2,5 kA | |
| Resistência a picos de corrente (fio-terra de sinal) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C2 - 10 kA | |
| C3 - 25 A | |
| D1 - 2,5 kA | |
| Tempo de reset do pulso (fio-terra) | ≤ 250 ms |
| Tempo de reposição de impulso (fio-terra de sinal) | ≤ 1500 ms |
Dados de conexão
| Tipo de conexão | Conexão Push-in |
|---|---|
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Normas e disposições
| Normas/disposições | IEC 61643-21 2000 + A1:2008 + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 | |
| EN 61000-6-3 2007 + A1:2011 | |
| EN 61000-6-2 2005 |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2801250-PT-IQ-2X1+F-48DC-PT | 135 Kbytes |
|
