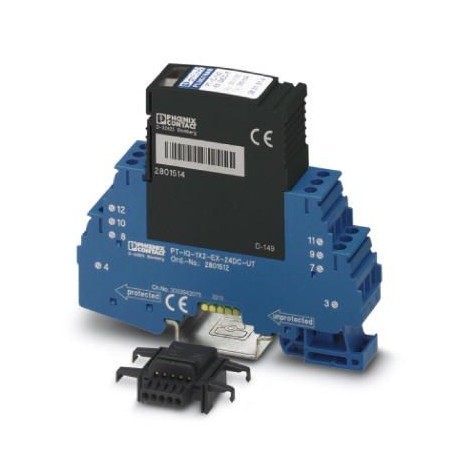

PT-IQ-1X2-EX-24DC-UT 2801512 PHOENIX CONTACT Dispositivo de proteção contra surtos
PT-IQ-1X2-EX-24DC-UT
2801512
PHOENIX_CONTACT
Dispositivo de proteção contra surtos
Proteção contra surtos, composta por proteção plug-in e elemento base, com indicação de status multinível integrada ao módulo, para um circuito de sinal acionado por 2 fios livre de potencial de terra, adequado para HART.
Aterramento, proteção contra raios e sobretensões > Combinação de pára-raios para tecnologia da informação/MCR
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2801512 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 129 (C-4-2017) |
| GTIN | 4046356801225 |
| Peso por unidade (exclusive embalagem) | 107,400 GRM |
| Número do imposto alfandegário | 85363010 |
| País de origem | DE (Alemanha) |
Medidas
| Altura | 91,1 mm |
|---|---|
| Largura | 17,7 mm |
| Profundidade | 77,5 mm (incl. trilho de fixação de 7,5 mm) |
| Unidade de divisão | 1 TE |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m (amsl (acima do nível do mar)) |
| Grau de proteção | IP20 |
Geral
| Material caixa | PA 6.6 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Cor | preto |
| Tipo de montagem | Trilho de fixação: 35 mm |
| Formato | Módulo para trilho de fixação plugável em dois lados |
| Inversão de chave | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Circuito de proteção
| Tipo de proteção de acordo com IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensão UN | 24 V DC |
| Máxima tensão contínua UC | 30 V DC |
| 21 V AC | |
| Corrente nominal | 350 mA |
| Corrente efetiva ICcom UC | ≤ 5 µA (por sistema) |
| Corrente do condutor de proteção IPE | ≤ 100 nA (por sistema) |
| Corrente de pico nominal In(8/20)µs (condutor-condutor) | 10 kA |
| 10 kA | |
| Corrente de descarga de impulso Iimp(10/350) µs | 2 kA |
| Corrente de descarga Itotal(8/20) µs | 20 kA |
| Nível de proteção Up(fio-fio) | ≤ 60 V (C1 - 1 kV / 500 A) |
| ≤ 110 V (C2 - 10 kV / 5 kA) | |
| ≤ 140 V (C2 - 10 kA) | |
| ≤ 50 V (C3 - 25 A) | |
| ≤ 55 V (C3 - 100 A) | |
| Nível de proteção Up(fio-terra) | ≤ 1,3 kV (C2 - 10 kV / 5 kA) |
| ≤ 1,5 kV (C2 - 10 kA) | |
| ≤ 1,3 kV (C3 - 100 A) | |
| Tempo de resposta tA(condutor-condutor) | ≤ 1 ns |
| Tempo de resposta tA (condutor-terra) | ≤ 100 ns |
| Atenuação de inserção aE, sim. | típ. 0,3 dB (≤ 300 kHz / 150 Ω) |
| Frequência de corte fg (3dB), sim. no sistema de 150 Ohm | típ. 1,1 MHz |
| Capacidade (condutor-terra) | típ. 2 nF |
| Resistência por trilha | 1,2 Ω ±5 % |
| Sinalização de proteção contra surtos com defeito | óptico, em vários níveis |
| Fusível de proteção requerido máximo | 350 mA (F) |
| Resistência a picos de corrente (fio-fio) | C1 - 1 kV/500 A |
| C2 - 10 kA | |
| C3 - 100 A | |
| Resistência a picos de corrente (fio-terra) | C2 - 10 kA |
| D1 - 2 kA | |
| Tempo de reset do pulso (fio-fio) | ≤ 30 ms |
| Tempo de reset do pulso (fio-terra) | ≤ 30 ms |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Rosca | M3 |
| Torque de aperto | 0,5 Nm |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Normas e disposições
| Normas/disposições | EN 61643-21/A2 2013 |
|---|---|
| IEC 61643-21/A2 2012 | |
| EN 61000-6-2 2005 | |
| EN 61000-6-3 A1:2011 |
Dados EX
| Máxima capacidade interna Ci | desprezível |
|---|---|
| Indutância interna máx. Li | desprezível |
| Máxima corrente de entrada Ii | 350 mA |
| máx. tensão de entrada Ui | 30 V DC |
| máx. potência de entrada Pi | 1,2 W |
| Tensão de isolamento contra terra | > 500 V AC |
| Normas/disposições | EN 60079-0 2012 |
| EN 60079-11 2012 | |
| EN 60079-15 2010 | |
| IEC 60079-0 2012 | |
| IEC 60079-11 2012 | |
| IEC 60079-15 2010 | |
| Temperatura ambiente (funcionamento) | -40 °C ... 50 °C (T6) |
| -40 °C ... 70 °C (T4) |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
