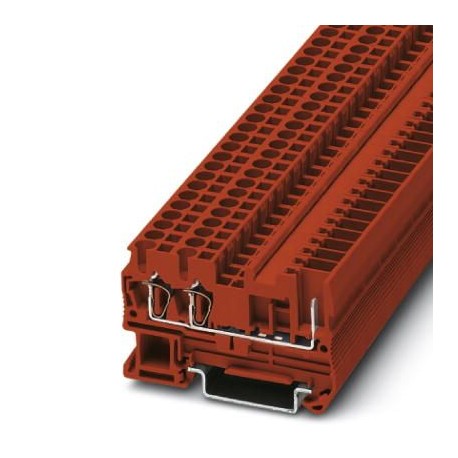

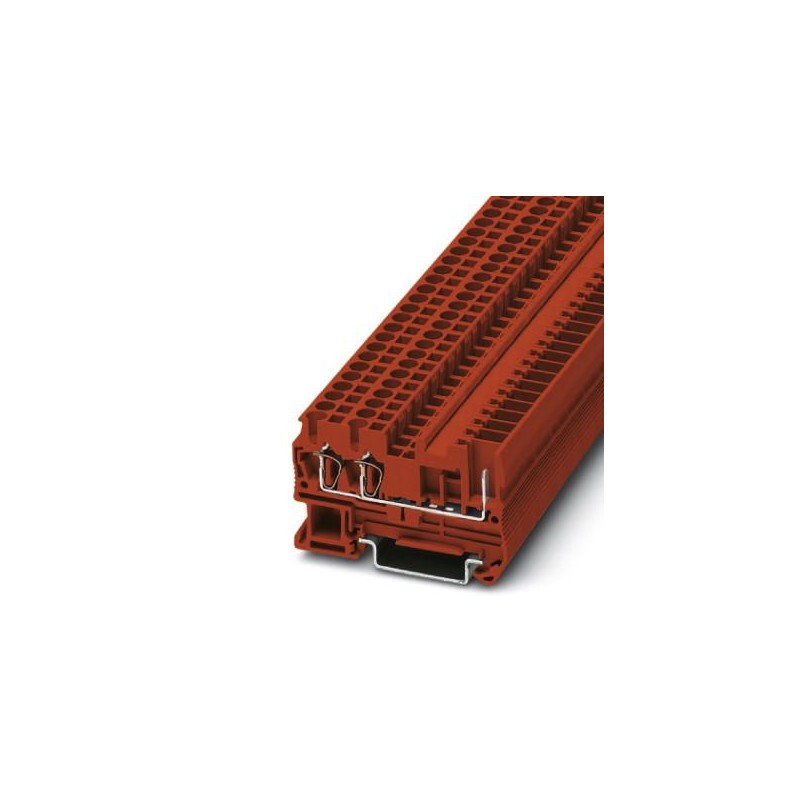

ST 2,5-TWIN/ 1P RD 3061237 PHOENIX CONTACT Borne de passagem
ST 2,5-TWIN/ 1P RD
3061237
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Borne de passagem
Terminal de passagem, tensão nominal: 500 V, corrente nominal: 24 A, número de ligações: 3, número de polos: 1, tipo de ligação: Ligação por mola / ligação de encaixe, 1.º andar, ligação à esquerda, Secção de dimensionamento: 2,5 mm², secção transversal: 0,08 mm² - 4 mm², 1.º andar, ligação à direita, classe de montagem: NS 35/7.5, NS 35/15, Cor: Vermelho
Blocos de terminais > Terminal de conexão de passagem
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 3061237 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356428224 |
| Peso por unidade (exclusive embalagem) | 7,414 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Geral
| Número de pólos | 1 |
|---|---|
| Número de níveis | 1 |
| Número de conexões | 3 |
| Potenciais | 1 |
| Bitola nominal | 2,5 mm² |
| Cor | vermelho |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 6 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 0,77 W |
| Corrente de carga máxima | 24 A (com perfil de condutor de 4 mm² vide curva Derating) |
| Corrente nominal IN | 24 A |
| Tensão UN | 500 V |
| Parede lateral aberta | Sim |
| Ciclos de encaixe, mecânico | 100 |
| Resultado Teste de tensão de impulso | Aprovado no teste |
| Teste de tensão de impulso Valor de referência | 7,3 kV |
| Resultado do teste de tensão alternada suportável | Aprovado no teste |
| Tensão alternada suportável valor de referência | 1,89 kV |
| Resultado do assento fixo na base de fixação | Aprovado no teste |
| Assento fixo no apoio de fixação | NS 35 |
| Valor de referência | 1 N |
| Resultado Resistência ao curto-circuito | Aprovado no teste |
| Teste da resistência ao curto-circuito Bitola do condutor | 2,5 mm² |
| Resistência ao curto-circuito | 0,3 kA |
| Resultado Teste térmico | Aprovado no teste |
| Prova das características térmicas (chama de agulha) Duração de atuação | 30 s |
| Resultado Teste Balancins, ruído de banda larga | Aprovado no teste |
| Especificação de teste Balancins, ruído de banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de teste | Teste de vida útil categoria 1, classe B, na caixa do veículo |
| Frequência de teste | f1= 5 Hz bis f2= 150 Hz |
| Nível ASD | 0,964 (m/s2)2/Hz |
| Aceleração | 0,58 g |
| Duração do teste por eixo | 5 h |
| Direções de teste | Eixo X, Y e Z |
| Resultado Teste de choque | Aprovado no teste |
| Especificação de teste Teste de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semi-seno |
| Aceleração | 5g |
| Duração do choque | 30 ms |
| Número de choques por direção | 3 |
| Direções de teste | Eixo X, Y e Z (positivo e negativo) |
Medidas
| Largura | 5,2 mm |
|---|---|
| Largura da tampa | 2,2 mm |
| Comprimento | 60,5 mm |
| Altura NS 35/7,5 | 36,5 mm |
| Altura NS 35/15 | 44 mm |
Dados de conexão
| Tipo de conexão | Conexão à mola / plugável |
|---|---|
| Conexão conforme norma | IEC 61984 |
| Perfil do condutor rígido mín. | 0,08 mm² |
| Perfil do condutor rígido máx. | 4 mm² |
| Bitola do condutor AWG mín. | 28 |
| Bitola do condutor AWG máx. | 12 |
| Bitola do condutor flexível mín. | 0,08 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor flexível AWG mín. | 28 |
| Bitola do condutor flexível AWG máx. | 14 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 2,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 0,5 mm² |
| Comprimento de decapagem | 8 mm ... 10 mm |
| Pino calibrador | A3 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141117eCl@ss 4.127141117eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.08 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.08 mm² |
| Corrente nominal especificada In (EF008250) | 24 A |
| Tensão especificada de funcionamento (EF000228) | 500 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Número de níveis (EF002659) | 1 |
| Número de fixações por nível (EF002660) | 3 |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 5.2 mm |
| Altura (EF000040) | 60.5 mm |
| Profundidade (EF000049) | 36.5 mm |
| Placa de fecho necessária (EF002525) | Sim |
| Cor (EF000007) | Vermelho |
| Níveis ligados internamente (EF002661) | Sim |
