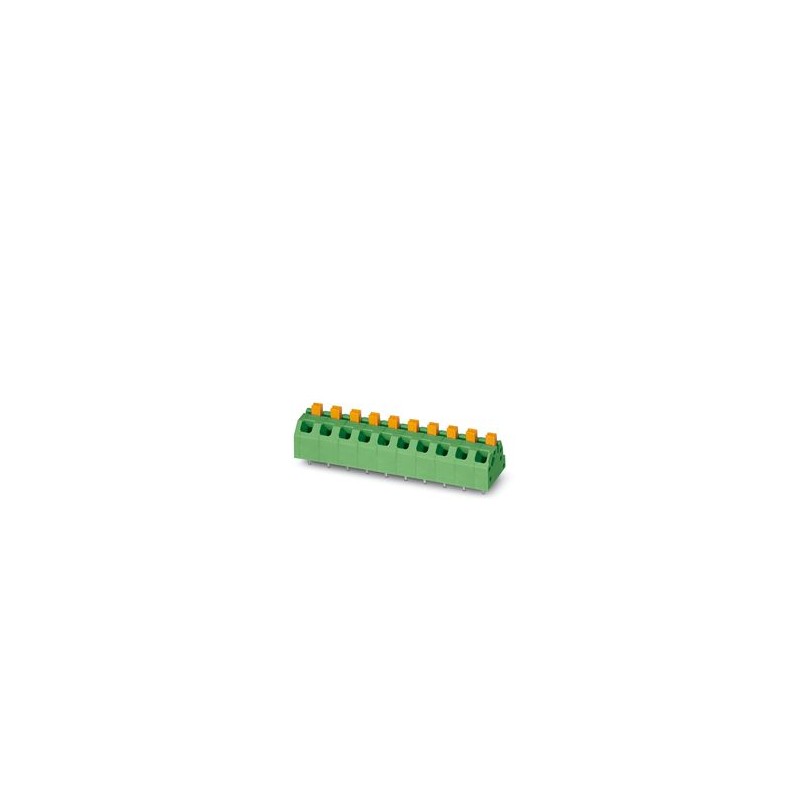

SPTAF 1/ 9-5,0-EL MC:BN-BK 1528039 PHOENIX CONTACT Terminal da placa de circuito impresso, corrente nominal:..
SPTAF 1/ 9-5,0-EL MC:BN-BK
1528039
PHOENIX_CONTACT
70
Terminal da placa de circuito impresso, corrente nominal: 16 A, tensão nominal (III/2): 320 V, seção transversal nominal: 1,5 mm2, número de linhas: 1, número de polos por linha: 9, família de itens: SPTAF 1/.. -EL, passo: 5mm, tipo de conexão: Conexão por mola push-in, montagem: Soldadura por onda, direção de conexão condutor/placa de circuito impresso: 45°, cor: multicolorido, arranjo dos pinos: arranjo linear dos pinos, comprimento dos pinos [P]: 2,6mm, número de pinos de solda por potencial: 2, tipo de embalagem: embalado
Terminal PCB, corrente nominal: 16 A, tensão nominal (III/2): 320 V, seção transversal nominal: 1,5 mm², número de linhas: 1, número de postes por linha: 9, família de artigos: SPTAF 1/.. -EL, passo: 5mm, tipo de conexão: Conexão de mola push-in, montagem: Solda de onda, direção de conexão condutor/PCB: 45°, cor: multicolorido, arranjo de pinos: arranjo linear de pinos, comprimento de pinos [P]: 2.6mm, número de pinos de solda por potencial: 2, Tipo de embalagem: Embalagem in a box
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Linha de Produtos | COMBICON Terminais S |
| Tipo de produto | Terminal de Placa de Circuito Impresso |
| Família de produtos | SPTAF 1/.. -O |
| Número de postes | 9 |
| Passo | 5 mm |
| Número de linhas | 1 |
| Design de pinos | Arranjo Linear de Pinos |
| Número de pinos de solda por potencial | 2 |
| Corrente nominal In | 16 A |
| Tensão nominal Un | 320 V |
| Grau de poluição | 3 |
| Tensão de dimensionamento (III/3) | 250 V |
| Dimensionamento da tensão transitória (III/3) | 4 kV |
| Tensão de dimensionamento (III/2) | 320 V |
| Tensão de dimensionamento transitório (III/2) | 4 kV |
| Tensão nominal (II/2) | 630 V |
| Tensão de dimensionamento transitório (II/2) | 4 kV |
| Tecnologia de conexão | |
| Seção nominal | 1,5 mm² |
| Conectando condutores | |
| Tipo de conexão | Conexão de mola push-in |
| Seção rígida do condutor | 0,2 mm² ... 1,5 mm² (Na conexão e possível alinhamento de um condutor rígido de 1,5 mm², as forças transversais mecânicas que possam afetar o bloco terminal devem ser absorvidas por meio de um estabilizador lateral.) |
| 0,34 mm² ... 1,5 mm² (conexão push-in) | |
| Seção flexível do condutor | 0,2 mm² ... 1,5 mm² |
| Seção de condutores AWG | 24 ... 16 |
| Seção condutora flexível com biqueira, sem luva plástica | 0,25 mm² ... 0,75 mm² (Conexão de condutores com ponto terminal aberto) |
| 0,5 mm² ... 0,75 mm² (conexão push-in) | |
| Seção condutora flexível com biqueira, com luva plástica | 0,25 mm² ... 0,75 mm² (Conexão de condutores com ponto terminal aberto) |
| 0,5 mm² ... 0,75 mm² (conexão push-in) | |
| Comprimento da casca | 8 mm |
| Tipo de montagem | Solda por onda |
| Design de pinos | Arranjo Linear de Pinos |
| Dados do material - contato | |
| Observação | Compatível com REEE/RoHS, sem filamentos de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Estanho de ferro fundido maleável |
| Superfície metálica do ponto terminal (camada superior) | Estanho (2 - 4 μm Sn) |
| Área de solda de superfície metálica (camada superior) | Estanho (2 - 4 μm Sn) |
| Dados do material - alojamento | |
| Cor (Alojamento) | Multicor () |
| Material isolante | PAPAI |
| Grupo de material isolante | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Número de inflamabilidade dos filamentos incandescentes GWFI de acordo com a norma EN 60695-2-12 | 850 |
| Temperatura de ignição de filamentos incandescentes GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura de ensaio de dureza da esfera de acordo com EN 60695-10-2 | 125 °C |
| Dados do material: elemento de unidade | |
| Cor (elemento de unidade) | Laranja (2003) |
| Material isolante | PBT |
| Grupo de material isolante | IIIa |
| CTI de acordo com IEC 60112 | 275 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Uma nota sobre o pedido | Diâmetro Externo Máximo Aceito de Isolamento de Cabo ≤ 3 mm |
| Esquema de dimensão |  |
| Passo | 5 mm |
| Largura [w] | 45 mm |
| Altura [h] | 12,8 milímetros |
| Comprimento [l] | 11 mm |
| Altura total | 10,2 milímetros |
| Comprimento do Pino de Solda [P] | 2,6 milímetros |
| Dimensões do Templo | 0,75 x 0,3 milímetros |
| Projeto da placa de circuito impresso | |
| Diâmetro do orifício | 1,1 mm |
| Verificação de danos aos condutores e afrouxamento | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Resultado | Teste aprovado |
| Conexão e desconexão repetidas | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Resultado | Teste aprovado |
| Ensaio de tração | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Seção do condutor/Tipo de condutor/Força de tração Valor nominal/Valor real | 0,2 mm² / rígido / > 10 N |
| 0,25 mm² / flexível / > 10 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1,5 mm² / flexível / > 40 N | |
| Verificação de Aquecimento | |
| Especificação de teste | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Requisito de teste de aquecimento | A soma da temperatura ambiente e o aquecimento do terminal de conexão PCB não podem exceder a temperatura limite superior. |
| Corrente permitida a curto prazo | |
| Especificação de teste | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Resistência ao isolamento | |
| Especificação de teste | DIN EN 60512-3-1:2003-01 |
| Resistência de Isolação Polos Adjacentes | > 5 MΩ |
| Linhas de Creepage & Distâncias de Isolamento de Ar | | |
| Especificação de teste | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Grupo de material isolante | eu |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento de dimensionamento (III/3) | 250 V |
| Tensão transiente nominal (III/3) | 4 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 3 mm |
| Valor mínimo da linha de creepage (III/3) | 3,2 milímetros |
| Tensão de isolamento de dimensionamento (III/2) | 320 V |
| Tensão transiente nominal (III/2) | 4 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 3 mm |
| Valor mínimo da linha de creepage (III/2) | 1,6 mm |
| Tensão de isolamento de dimensionamento (II/2) | 630 V |
| Tensão transiente nominal (II/2) | 4 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 3 mm |
| Valor mínimo da linha de creepage (II/2) | 3,2 milímetros |
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 5g (60,1 Hz... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Ensaio filam. incandescente | |
| Especificação de teste | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Temperatura | 850 °C |
| Tempo de Desempenho | 5 s |
| Envelhecimento | |
| Especificação de teste | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -40 °C ... 100 °C (dependendo da curva de classificação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Tipo de embalagem | Embalagem in a box |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 12.8 mm |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 5 mm |
| Corrente nominal especificada In (EF008250) | 16 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 1.5 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.1 mm |
| Comprimento do pino (EF006825) | 2.6 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
