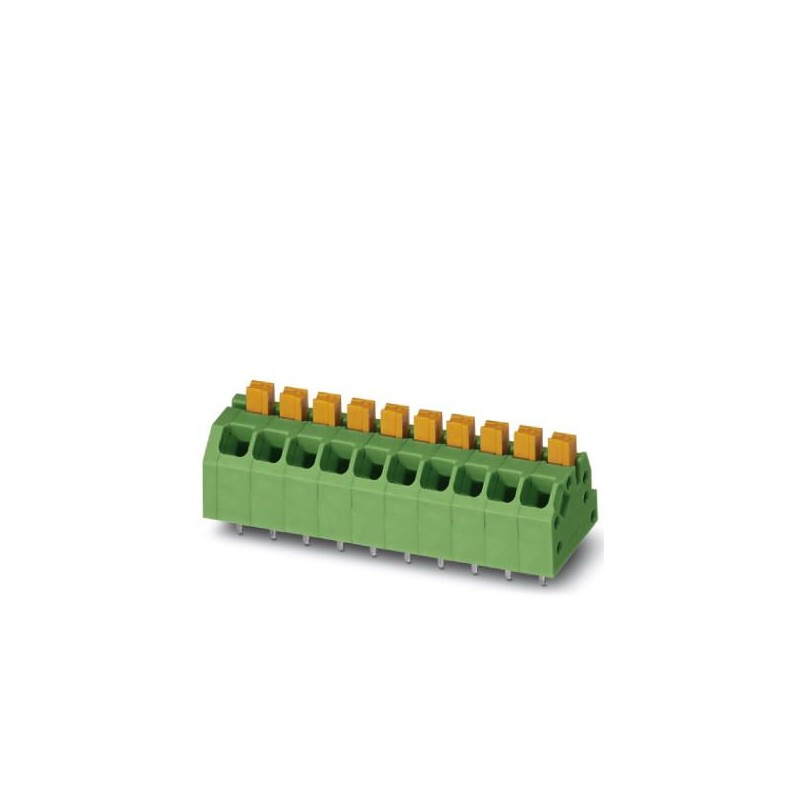

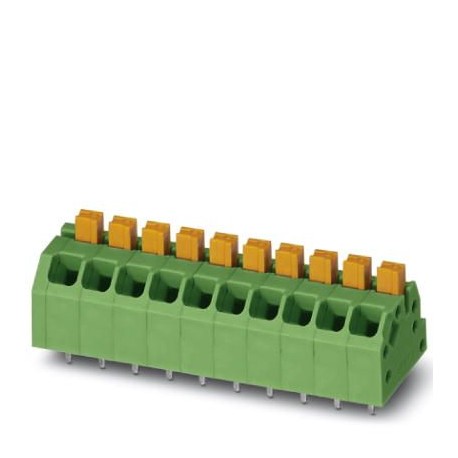

SPTAF 1/18-3,5-EL 1714385 PHOENIX CONTACT Borne de placa de circuito impresso
SPTAF 1/18-3,5-EL
1714385
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, corrente nominal: 16 A, tensão nominal (III/2): 160 V, seção nominal: 1,5 mm², número de potenciais: 18, número de linhas: 1, número de polos por linha: 18, família de artigos: SPTAF 1/.. -EL, passo: 3,5 mm, tipo de conexão: Conexão de mola push-in, montagem: solda por onda, direção de conexão condutor/PCB: 45°, cor: verde, arranjo de pinos: arranjo linear de pinos, comprimento do pino [P]: 2,6 mm, número de pinos de solda por potencial: 2, tipo de embalagem: caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1714385 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626353876 |
| Peso por unidade (exclusive embalagem) | 8,450 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Propriedades do artigo
| Designação abreviada | Borne de placa de circuito impresso |
|---|---|
| Família de produtos | SPTAF 1/..-EL |
| Medida do passo | 3,5 mm |
| Número de pólos | 18 |
| Tipo de conexão | Conexão push-in por mola |
| Tipo de montagem | Solda por onda |
| Layout de pinos | Pinagem dupla linear |
| Número de níveis | 1 |
| Número de conexões | 18 |
| Quantidade de potenciais | 18 |
Dados característicos elétricos
| Corrente nominal | 16 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 160 V |
| Tensão de teste (III/2) | 2,5 kV |
Capacidade de conexão
| Bitola do condutor, fixa | 0,2 mm² ... 1,5 mm² |
|---|---|
| Bitola do condutor, flexível | 0,2 mm² ... 1,5 mm² |
| Bitola do condutor AWG / kcmil | 24 ... 16 |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 0,75 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 0,75 mm² |
| Comprimento de decapagem | 8 mm |
Dados de material - contato
| Observação | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Liga de Cu |
| Condições da superfície | galvanizada a quente |
| Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (2 - 4 µm Sn) |
| Superfície metálica da área de solda (camada de cobertura) | Estanho (2 - 4 µm Sn) |
Dados de material - caixa
| Material isolante | PA |
|---|---|
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Dados de medição para o produto
| Desenho de medidas | |
|---|---|
| Medidas [ l ] | 11 mm |
| Largura [ w ] | 8,5 mm |
| Altura [ h ] | 12,8 mm |
| Medida do passo | 3,5 mm |
| Altura de construção (altura sem pino de solda) | 10,2 mm |
| Comprimento de pino [P] | 2,6 mm |
| Distância de pinos | 5 mm |
| Medidas do pino | 0,75 x 0,3 mm |
| Medida a | 3,5 mm |
Dados de medição para design das placas de circuito impresso
| Diâmetro do furo de sondagem | 1,1 mm |
|---|---|
| Distância de pinos | 5 mm |
Indicações sobre a embalagem
| Tipo de embalagem | embalado em caixa de cartão |
|---|---|
| Unidade de embalagem | 50 |
| Denominação das unidades de embalagem | unidade |
Condições ambiente
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamento) | -40 °C (dependente da curva de redução de carga) |
Conexão e métodos de ligação
| Teste - Múltiplas conexões e desconexões | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Aprovado no teste | |
| Teste de danos e afrouxamento dos condutores | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Aprovado no teste |
Teste de tração
| Teste de tração | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Aprovado no teste | |
| Bitola do condutor / tipo de condutor / força de tração | 0,2 mm² / rígido / > 10 N |
| 0,25 mm² / flexível / > 10 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1,5 mm² / flexível / > 40 N |
Ensaios elétricos
| Corrente nominal | 16 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 160 V |
| Tensão de teste (III/2) | 2,5 kV |
Espaços de ar e de fuga
| Grupo de material isolante | I |
|---|---|
| Tensão de isolamento nominal (III/3) | 160 V |
| Tensão de isolamento nominal (III/2) | 160 V |
| Tensão de isolamento nominal (II/2) | 320 V |
| Tensão de teste (III/3) | 2,5 kV |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de teste (II/2) | 2,5 kV |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
