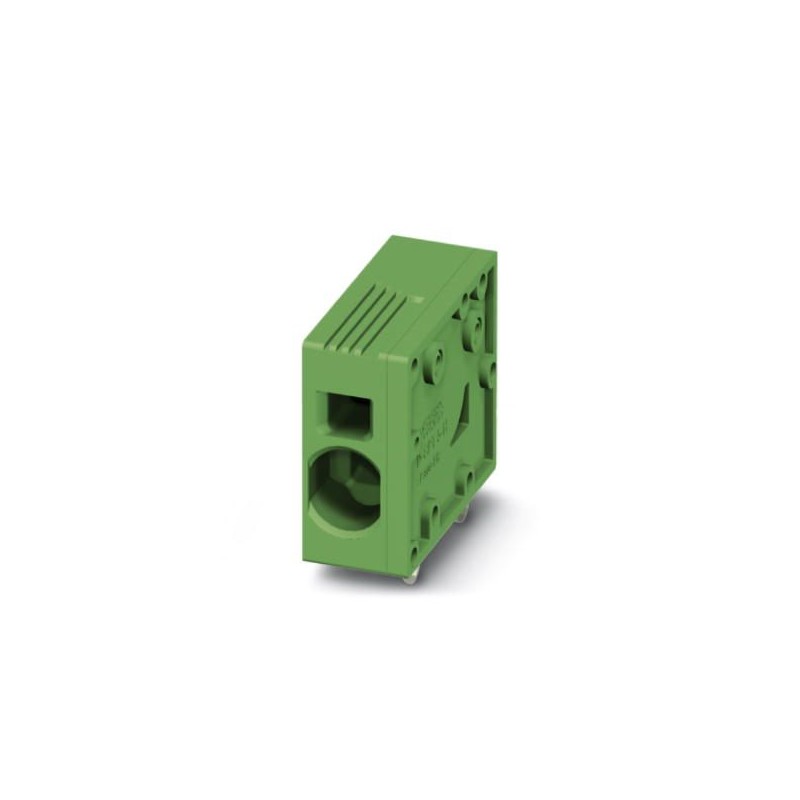

SPT 5/ 1-H-7,5 BU 1715625 PHOENIX CONTACT Borne de placa de circuito impresso
SPT 5/ 1-H-7,5 BU
1715625
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, corrente nominal: 41 A, tensão nominal (III/2): 630 V, seção nominal: 6 mm², número de potenciais: 1, número de linhas: 1, número de polos por linha: 1, família de artigos: SPT 5/.. -H, passo: 7,5 mm, tipo de conexão: Conexão de mola push-in, montagem: solda por onda, direção de conexão condutor/PCB: 0 °, cor: azul, arranjo de pinos: arranjo linear de pinos, comprimento do pino [P]: 4,6 mm, número de pinos de solda por potencial: 2, tipo de embalagem: caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1715625 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626407425 |
| Peso por unidade (exclusive embalagem) | 4,842 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | BG (Bulgária) |
Medidas
| Medida do passo | 7,5 mm |
|---|---|
| Medida a | 0 mm |
| Largura [ w ] | 9,3 mm |
| Altura | 14,4 mm |
| Altura [ h ] | 19 mm |
| Comprimento de pino [P] | 4,6 mm |
| Distância de pinos | 13,2 mm |
| Diâmetro do furo de sondagem | 2,1 mm |
Geral
| Família de produtos | SPT 5/..-H |
|---|---|
| Grupo de material isolante | I |
| Tensão de teste (III / 2) | 1000 V |
| Corrente nominal IN | 41 A |
| Bitola nominal | 6 mm² |
| Superfície Pino de solda | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Número de pólos | 1 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Altura (EF000040) | 19 mm |
| Número de conexões elétricas (EF008252) | 1 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 7.5 mm |
| Corrente nominal especificada In (EF008250) | 41 A |
| Tensão especificada de funcionamento (EF000228) | 630 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 10 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 2.1 mm |
| Comprimento do pino (EF006825) | 4.6 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Azul |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
