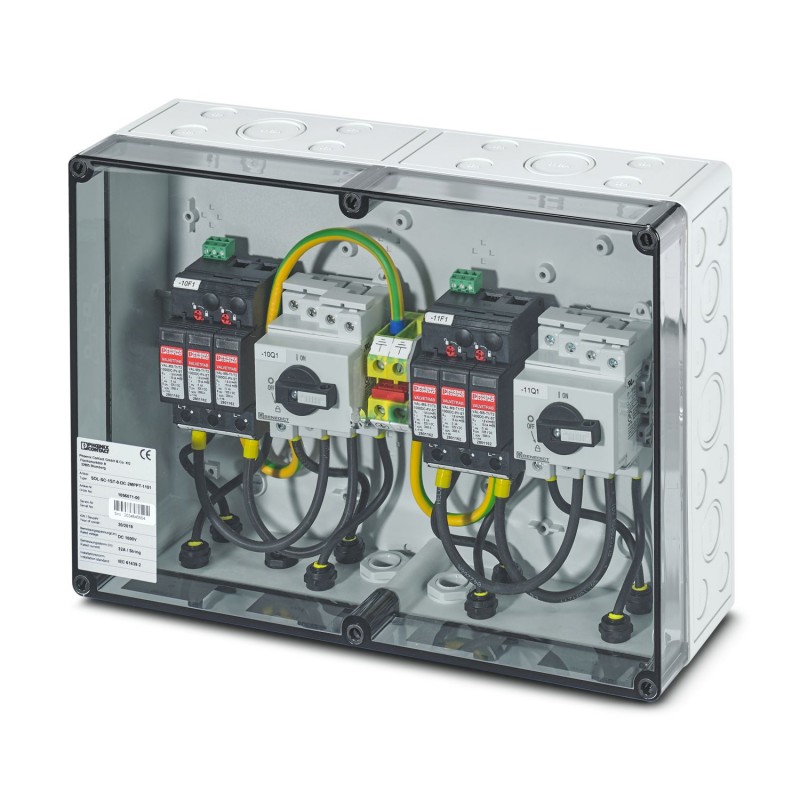

SOL-SC-1ST-0-DC-2MPPT-1101 1056071 PHOENIX CONTACT Dispositivo de comutação de combinação Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SOL-SC-1ST-0-DC-2MPPT-1101 1056071 PHOENIX CONTACT Dispositivo de comutação de combinação

SOL-SC-1ST-0-DC-2MPPT-1101

1056071

PHOENIX_CONTACT

Dispositivo de comutação de combinação

Caixa de string para instalações fotovoltaicas até 1000 V DC para a conexão de 2x 1 string. Com proteção contra sobretensão (tipo 1/2), seccionador de carga CC e conectores CC SUNCLIX para o lado de entrada e saída (conector de acoplamento SUNCLIX incluído no escopo de entrega).

String combiner box for photovoltaic systems up to 1,000 V DC for connecting 2x 1 string. With surge protection (type 1/2), DC switch disconnector, and SUNCLIX DC connectors for the input and output side (SUNCLIX mating connectors supplied as standard).

Mais detalhes


Energia renovável > Caixa de ligação de circuitos fotovoltaicos DC

Soluções industriais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $802.84
Preço unitário: $802.84
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typeString combiner box (SCB)
Scope of deliverySUNCLIX DC connector for connecting the SCB
DesignDC switch disconnector
Insulation characteristics
Protection classII
Electrical properties
General
MPP voltage Unmax. 1000 V DC
Non-load voltage UOCmax. 1100 V DC
Current per string Imaxmax. 32 A
DC switch disconnector
Rated operating current DC-21B32 A
Rated operating current DC-PV132 A
Rated operating current DC-PV232 A
Surge protection
EN typeT1
IEC test classificationT1
Protection level Up≤ 3.5 kV
Total discharge current Itotal(10/350) µs5 kA
Total discharge current Itotal(8/20) µs40 kA
Short-circuit current rating ISCPV32 A
Input data
DC
Number of inputs: Strings1 (per MPP tracker)
Number of supported MPP trackers2
Output data
DC
Number of outputs: MPP tracker2
Number of outputs: ±1 (per MPP tracker)
Connection data
DC input
Type of cable entrySUNCLIX
Cable cross-section range:2.5 mm² ... 6 mm²
Protective bonding and protective grounding conductor
Type of cable entryCable gland
Connection methodScrew connection
Cable cross-section range:2x 16 mm²
External cable diameter2x 6 mm ... 12 mm
DC output
Type of cable entrySUNCLIX
Cable cross-section range:2.5 mm² ... 6 mm²
Dimensions
Housing
Width361 mm
Height254 mm
Depth111 mm
Material specifications
Material HousingPolycarbonate
Material Cover/doorPolycarbonate (transparent)
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP65
Ambient temperature (operation)-20 °C ... 50 °C
Standards and regulations
Standard designationLow-voltage switchgear and controlgear assemblies - Part 2: Power switchgear and controlgear assemblies
Standards/specificationsEN 61439-2
