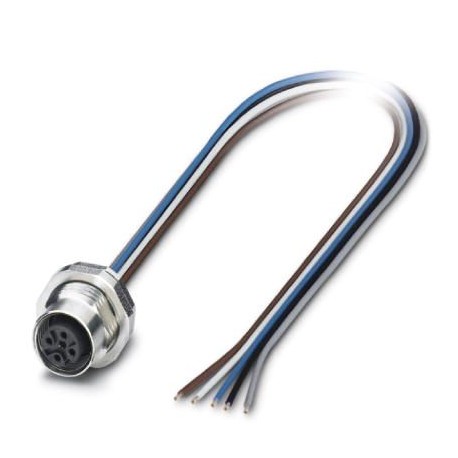

SACC-DSI-M12FS-5CON-PG9/0,5 VA 1554717 PHOENIX CONTACT Conector de montagem
SACC-DSI-M12FS-5CON-PG9/0,5 VA
1554717
PHOENIX_CONTACT
Conector de montagem
Sensores > Base de ligação para sensores e atuadores
Conexão de dispositivos de campo
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 1554717 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 270 (C-2-2013) |
| GTIN | 4046356170369 |
| Peso por unidade (exclusive embalagem) | 26,100 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 85 °C (Conector/suporte) |
|---|---|
| -40 °C ... 85 °C (sem acionamento mecânico) | |
| Grau de proteção | IP67 |
Geral
| Nota | Os dados elétricos e mecânicos indicados pressupõem um par de conectores corretamente bloqueados e montados. No caso de o conector estar desbloqueado e existir o perigo de impurezas, ele deve ser fechado com uma tampa de proteção >IP54. Também devem ser consideradas as influências por fios, cabos ou a montagem de placas de circuito impresso. |
|---|---|
| Corrente nominal a 40 °C | 4 A |
| Tensão nominal | 60 V |
| Tensão de choque de dimensionamento | 1,5 kV |
| Número de pólos | 5 |
| Resistência de isolação | ≥ 100 MΩ |
| Codificação | A - padrão |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Indicação de estado | Não |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |
| Tensão de teste | 1,5 kV |
| Tipo de conexão | Cabos individuais |
| Ciclos de encaixe | > 100 |
| Torque de aperto | 3 Nm ... 4 Nm (Do lado da instalação) |
| Tipo de montagem | Montagem posterior de painel Pg9 com porca plana |
Material
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Material de contato | CuZn |
| Material superfície de contato | Au |
| Material suporte do contato | PA 6.6 |
| Material do serrilhado | Aço inox |
| Material de vedação | FKM |
Linha
| Tipo de cabo | Cabo TPE |
|---|---|
| Bitola do condutor | 0,34 mm² |
| Linha de sinal AWG | 22 |
| Montagem do condutor linha de sinal | 7x 0,25 mm |
| Diâmetro de condutor inclusive isolação | 1,2 mm ±0,07 mm |
| Densidade de parede da isolação | 0,21 mm |
| Cores de condutor | preto, marrom, azul, branco, cinza |
| Material isolante do condutor | TPE |
| Material de condutor | Cabos de Cu galvanizados |
| Normas/disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Resistência de isolação | ≥ 20 MΩ*km |
| Resistência do condutor | ≤ 57,6 mΩ/m |
| Tensão nominal da linha | 300 V |
| Tensão de teste da linha | 2000 V AC |
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C (Cabo, disposição fixa) |
| -25 °C ... 85 °C (Cabo, disposição móvel) |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1554717-SACC-DSI-M12FS-5CON-PG9/0,5 VA | 115 Kbytes |
|
