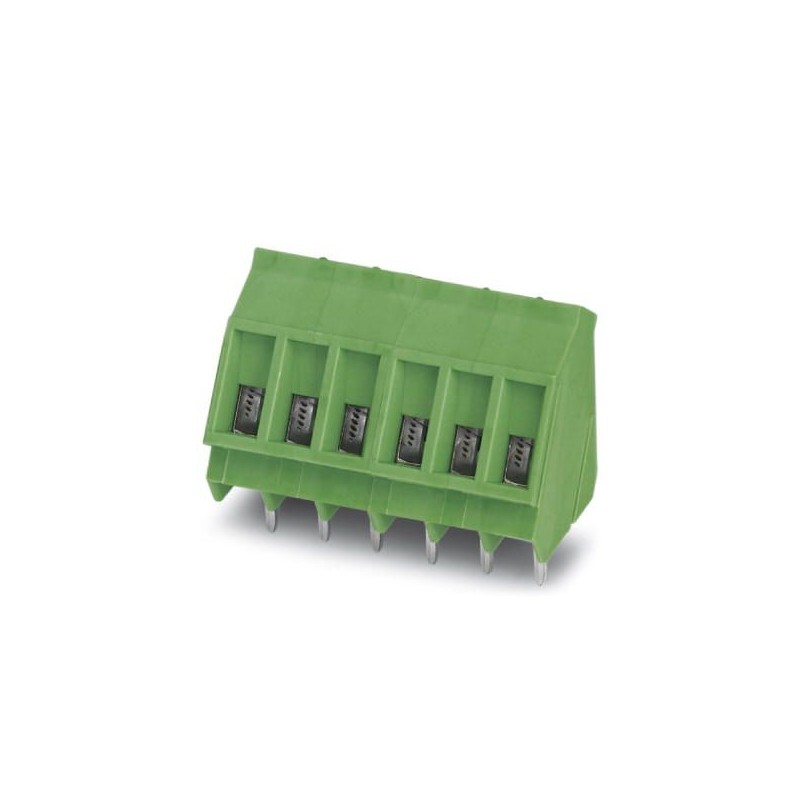

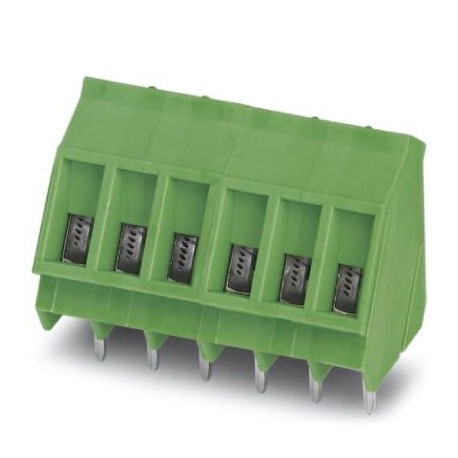

SMKDS 3/ 8 BD:8-1 SO 1701823 PHOENIX CONTACT Borne de placa de circuito impresso
SMKDS 3/ 8 BD:8-1 SO
1701823
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, corrente nominal: 24 A, tensão de dimensionamento (III/2): 400 V, seção nominal: 2,5 mm², Número de potenciais: 8, Número de linhas: 1, Número de polos por linha: 8, família de artigos: SMKDS 3, passo: 5 mm, tipo de conexão: Conexão roscada com cápsula de tração, montagem: Solda por onda, Direção de conexão do driver/PCB: 55°, Cor: Verde, Arranjo dos pinos: Arranjo linear dos pinos, Comprimento do pino [P]: 4,5 mm, Tipo de embalagem: encaixotado
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1701823 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356562300 |
| Peso por unidade (exclusive embalagem) | 16,077 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 16 mm |
|---|---|
| Medida do passo | 5 mm |
| Medida a | 35 mm |
| Largura [ w ] | 40 mm |
| Altura | 18 mm |
| Altura [ h ] | 22,5 mm |
| Comprimento de pino [P] | 4,5 mm |
| Diâmetro do furo de sondagem | 1,3 mm |
Geral
| Família de produtos | SMKDS 3 |
|---|---|
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (III / 2) | 4 kV |
| Tensão de dimensionamento (III/3) | 250 V |
| Tensão de teste (III / 2) | 400 V |
| Tensão de teste (II/2) | 630 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 24 A |
| Bitola nominal | 2,5 mm² |
| Superfície Pino de solda | |
| Pino calibrador | A3 |
| Comprimento de isolamento | 8 mm |
| Número de pólos | 8 |
| Rosca | M3 |
| Torque mín. | 0,5 Nm |
| Binário de arranque máx. | 0,6 Nm |
Dados de conexão
| Bitola do condutor AWG mín. | 24 |
|---|---|
| Bitola do condutor AWG máx. | 12 |
| 2 condutores com o mesmo perfil rígido mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil rígido máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil flexível máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,25 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 0,75 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 1,5 mm² |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
