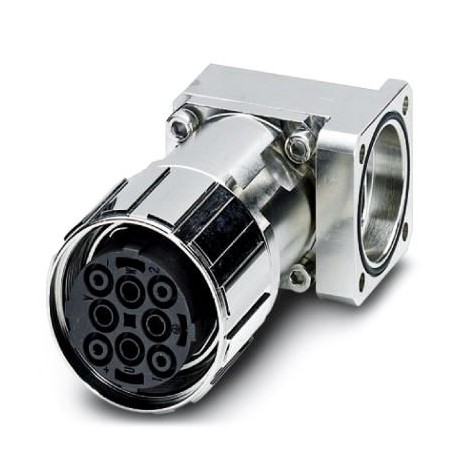

SM-5ES1N8AYW00 1607532 PHOENIX CONTACT Conectores de encaixe de parede frontal com porca serrilhada
SM-5ES1N8AYW00
1607532
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
Conectores de encaixe de parede frontal com porca serrilhada

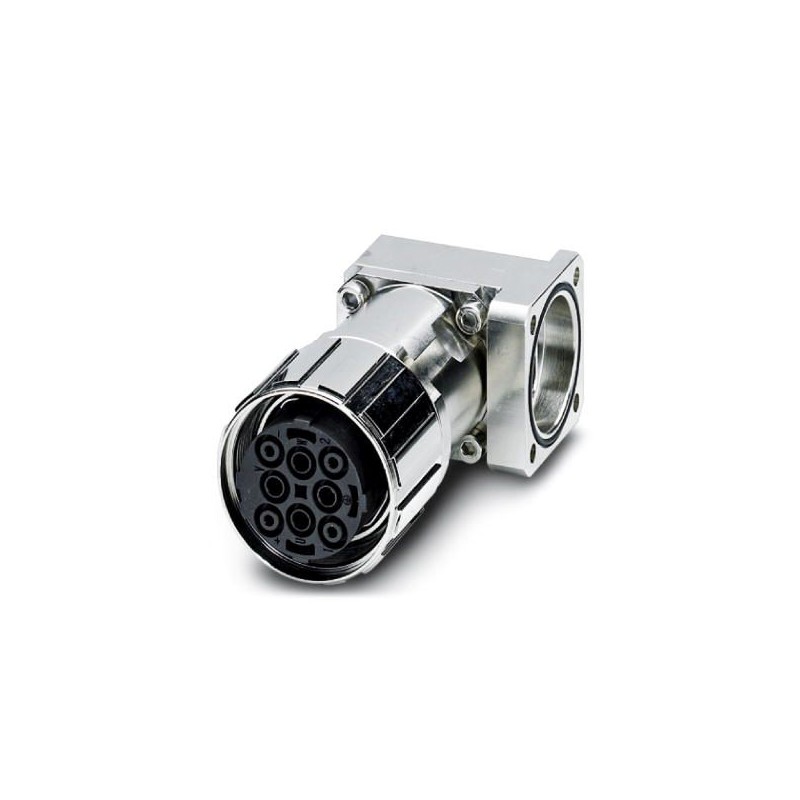

Conector de encaixe para aparelhos de parede frontal com porca serrilhada, angular, fixo, Trava de parafuso, M40, número de polos: 2+3+PE, tipo de contato: Fêmea, O-ring axial, 4x Ø4.2, blindado: sim, medição do flange: 40 mm x 40 mm, índice de proteção: IP67, tipo de conexão: Conexão crimpada, série: SM
Conectores > Condutor circular, de montagem (sem cabo)
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1607532 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 167 (C-2-2017) |
| GTIN | 4046356271509 |
| Peso por unidade (exclusive embalagem) | 288,350 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Geral
| Observação | Nota de encomenda: Solicitar os contatos de crimpagem 2 x 2 mm de Ø, 4 x 3,6 mm de Ø separadamente |
|---|---|
| Tipo de travamento | Travamento parafusado |
| Codificação | N |
| Tipo de conexão do contato | Conexão para crimp |
| Tipo de contatos | Soquete |
| Diâmetro do contato de potência | 3,6 mm |
| Corrente nominal por contato de potência a 25°C | 70 A |
| Diâmetro do contato de sinal | 2 mm |
| Corrente nominal por contato de sinal a 25°C | 30 A |
| Conexão roscada para caixa Pg | sem |
| Tipo de montagem | 4x Ø4,2 |
Material
| Material da caixa | Elementos rotativos: liga de cobre-zinco (CuZn), elementos moldados sob pressão: zinco (GD-Zn) |
|---|---|
| Material do corpo de isolamento | PA 6.6 |
| Material do anel de vedação e do O-ring | FPM |
Dados conforme DIN EN 61984:2001
| Altura de instalação máx. | 3000 m |
|---|---|
| Tensão nominal/operacional dos contatos de potência | 630 V |
| Tensão de choque de dimensionamento dos contatos de potência | 6 kV |
| Categoria de sobretensão dos contatos de potência | III |
| Grau de impurezas dos contatos de potência | 3 |
| Tensão nominal/operacional dos contatos de sinal | 250 V |
| Tensão de choque de dimensionamento dos contatos de sinal | 4 kV |
| Categoria de sobretensão dos contatos de sinal | III |
| Grau de impurezas dos contatos de sinal | 3 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Tipo de contacto (EF001587) | Outro |
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Número de contatos de controlo (EF012217) | 6 |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 630 V |
| Acabamento da conexão elétrica (EF003961) | Conexão por cravação |
| Tipo de fecho (EF000208) | Outro |
| Com condutor de proteção (EF007468) | Não |
| Blindado (EF000881) | Sim |
| Com indicação de estado (EF001602) | Não |
