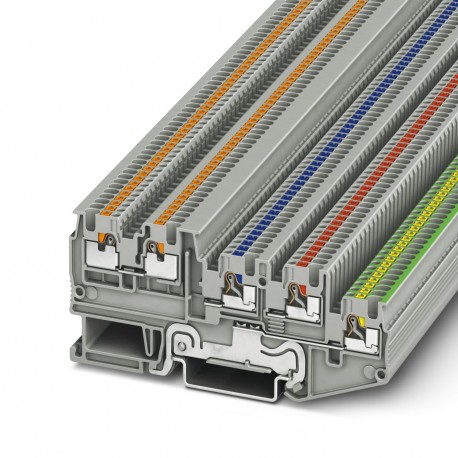

PTIO 1,5/S/4-PE 3244465 PHOENIX CONTACT Bornes para sensores/atuadores Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PTIO 1,5/S/4-PE 3244465 PHOENIX CONTACT Bornes para sensores/atuadores

PTIO 1,5/S/4-PE

3244465

PHOENIX_CONTACT

50

Bornes para sensores/atuadores

Régua de terminais para detectores/atuadores, com função de condutor de aterramento, tensão nominal: 250 V, corrente nominal: 13,5 A, número de conexões: 5, tipo de conexão: Conexão push-in, Seção transversal de dimensionamento: 1,5 mm², seção transversal: 0,14 mm² - 1,5 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: cinza

Initiator/actuator terminal block, with protective conductor function, nom. voltage: 250 V, nominal current: 13.5 A, number of connections: 5, connection method: Push-in connection, Rated cross section: 1.5 mm2, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 35/7,5, NS 35/15, color: gray

Mais detalhes


Blocos de terminais > Bloco de terminais para o iniciador/atuador

Terminais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $319.59
Preço unitário: $6.39
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typeSensor/actuator terminal block
Number of connections5
Number of rows4
Potentials4
Data management status
Article revision03
Insulation characteristics
Overvoltage categoryIII
Degree of pollution3
Electrical properties
Rated surge voltage4 kV
Maximum power dissipation for nominal condition0.56 W
Connection data
Grounding footYes
Number of connections per level2
Nominal cross section1.5 mm²
Rated cross section AWG14
NotePlease observe the current carrying capacity of the DIN rails.
Stripping length8 mm ... 10 mm
Internal cylindrical gageA1 / B1
Connection in acc. with standardIEC 60947-7-1/IEC 60947-7-2
Conductor cross section rigid0.14 mm² ... 1.5 mm²
Cross section AWG26 ... 16 (converted acc. to IEC)
Conductor cross section flexible0.14 mm² ... 1.5 mm²
Conductor cross section, flexible [AWG]26 ... 16 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)0.14 mm² ... 1.5 mm²
Flexible conductor cross section (ferrule with plastic sleeve)0.14 mm² ... 1 mm² Using the AI-S 1-8 TQ ferrule, Item No. 1200293, is recommended
Nominal current13.5 A
Maximum load current13.5 A
Nominal voltage250 V
Nominal cross section1.5 mm²
Connection cross sections directly pluggable
Conductor cross section rigid0.25 mm² ... 1.5 mm²
Conductor cross-section flexible (ferrule without plastic sleeve)0.34 mm² ... 1.5 mm²
Flexible conductor cross section (ferrule with plastic sleeve)0.34 mm² ... 1 mm²
Dimensions
Width3.5 mm
End cover width2.2 mm
Height90.8 mm
Depth40 mm
Depth on NS 35/7,541.5 mm
Depth on NS 35/1548.5 mm
Material specifications
Colorgray (RAL 7042)
Flammability rating according to UL 94V0
Insulating material groupI
Insulating materialPA
Static insulating material application in cold-60 °C
Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21))130 °C
Relative insulation material temperature index (Elec., UL 746 B)130 °C
Fire protection for rail vehicles (DIN EN 45545-2) R22HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R23HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R24HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R26HL 1 - HL 3
Calorimetric heat release NFPA 130 (ASTM E 1354)28 MJ/kg
Surface flammability NFPA 130 (ASTM E 162)passed
Specific optical density of smoke NFPA 130 (ASTM E 662)passed
Smoke gas toxicity NFPA 130 (SMP 800C)passed
Electrical tests
Surge voltage test
Test voltage setpoint4.8 kV
ResultTest passed
Short-time withstand current 1.5 mm²0.8 kA
ResultTest passed
Power-frequency withstand voltage
Test voltage setpoint1.5 kV
ResultTest passed
Mechanical properties
Mechanical data
Open side panelYes
Mechanical tests
Mechanical strength
ResultTest passed
Attachment on the carrier
DIN rail/fixing supportNS 35
Test force setpoint1 N
ResultTest passed
Test for conductor damage and slackening
Rotation speed10 rpm
Revolutions135
Conductor cross section/weight0.14 mm² / 0.2 kg
1.5 mm² / 0.4 kg
ResultTest passed
Environmental and real-life conditions
Aging
Temperature cycles192
ResultTest passed
Needle-flame test
Time of exposure30 s
ResultTest passed
Oscillation/broadband noise
SpecificationDIN EN 50155 (VDE 0115-200):2008-03
SpectrumService life test category 2, bogie-mounted
Frequencyf1= 5 Hz to f2= 250 Hz
ASD level6.12 (m/s²)²/Hz
Acceleration3.12g
Test duration per axis5 h
Test directionsX-, Y- and Z-axis
ResultTest passed
Shocks
SpecificationDIN EN 50155 (VDE 0115-200):2008-03
Pulse shapeHalf-sine
Acceleration30g
Shock duration18 ms
Number of shocks per direction3
Test directionsX-, Y- and Z-axis (pos. and neg.)
ResultTest passed
Ambient conditions
Ambient temperature (operation)-60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.)
Ambient temperature (storage/transport)-25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C)
Ambient temperature (assembly)-5 °C ... 70 °C
Ambient temperature (actuation)-5 °C ... 70 °C
Permissible humidity (operation)20 % ... 90 %
Permissible humidity (storage/transport)30 % ... 70 %
Standards and regulations
Connection in acc. with standardIEC 60947-7-1/IEC 60947-7-2
Mounting
Mounting typeNS 35/7,5
NS 35/15

ETIM for 3244465 Bloco de terminais (EC000900)
Característica Valor
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.14 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 0.14 mm²
Secção da ligação de cabo rígido (EF007337) 0.14 mm²
Corrente nominal especificada In (EF008250) 13.5 A
Tensão especificada de funcionamento (EF000228) 250 V
Número de níveis (EF002659) 4
Número de fixações por nível (EF002660) 2
Níveis ligados internamente (EF002661) Não
Tipo de ligação elétrica 1 (EF002526) Outro
Tipo de ligação elétrica 2 (EF002527) Outro
Método de montagem (EF000003) Outro
Conexão cruzada (EF005717) Sim
Material do corpo isolante (EF007543) Outro
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Largura (EF000008) 3.5 mm
Altura (EF000040) 90.8 mm
Profundidade (EF000049) 40 mm
Cor (EF000007) Cinzento
Com conexão PE (EF002534) Sim
Com conexão blindada (EF002535) Não
Função de desconexão (EF006183) Não
