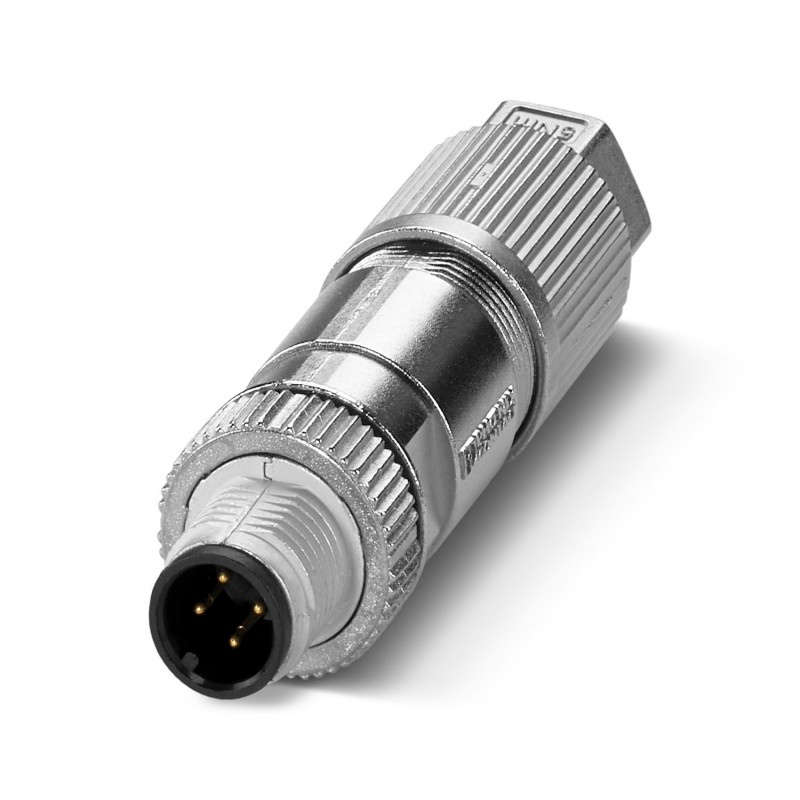

SACC-M12MS-4QO-0,75 SH 1413993 PHOENIX CONTACT Conectores de encaixe de sensor/atuador
SACC-M12MS-4QO-0,75 SH
1413993
PHOENIX_CONTACT
Conectores de encaixe de sensor/atuador
Conector, Universal, 4 polos, sem halogênio, blindado, conector macho reto M12, A, conexão offset. isolamento, material serrilhado: Fundição de zinco, niquelado, diâmetro externo do fio 5 mm... 9,7 milímetros
Conectores > Conector redondo, montagem em campo (conector industrial)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1413993 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 17 (C-2-2017) |
| GTIN | 4055626013190 |
| Peso por unidade (exclusive embalagem) | 39,900 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Medidas
| Abertura da porca cega | 15 mm |
|---|---|
| Diâmetro da caixa | 19 mm |
| Comprimento | 58 mm |
| Diâmetro externo de linha | 5 mm ... 9,7 mm |
| Comprimento do isolamento da capa | ≥ 80 mm |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C (Conector/suporte) |
|---|---|
| Temperatura ambiente (montagem) | -5 °C ... 50 °C |
| Grau de proteção | IP65 |
| IP67 |
Geral
| Corrente nominal a 40 °C | 4 A |
|---|---|
| Tensão nominal | 250 V AC |
| 250 V DC | |
| Número de pólos | 4 |
| Resistência de isolação | ≥ 100 MΩ |
| Codificação | A - padrão |
| Normas/Disposições | Conector de encaixe M12 em conformidade com a IEC 61076-2-101 |
| Choque, vibração EN 50155:2001 | |
| Tipo de sinal/categoria | Universal |
| Indicação de estado | Não |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Tipo de conexão | Conexão IDC |
| Bitola do condutor | 0,14 mm² ... 0,75 mm² (flexível) |
| 0,14 mm² ... 0,5 mm² (rígido) | |
| Bitola do condutor AWG | 26 ... 18 (flexível) |
| 26 ... 20 (rígido) | |
| Diâmetro de condutor inclusive isolação | 0,75 mm ... 2 mm |
| Frequência da conexão de linha com mesma bitola | 10 |
| Material de isolação do condutor | PVC / PE / PP / borracha |
| Montagem do cabo conforme VDE 0295 / menor diâmetro do fio | Classe 2-6 |
| Ciclos de encaixe | ≥ 100 |
| Torque de aperto | Serrilha M12 |
| 5 Nm (Porca de pressão) | |
| Instrução de montagem | Com novo contato do condutor, este deve ser cortado na medida exata, acima do último ponto de contato. |
Material
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Material de contato | CuSn |
| Material superfície de contato | Ni/Au |
| Material suporte do contato | PA 6.6 |
| Material do corpo do cabo | Fundição de zinco sob pressão, niquelado |
| Material do serrilhado | Fundição de zinco sob pressão, niquelado |
| Material de vedação | NBR |
| Normas/disposições | PA 6.6: Proteção contra incêndio em veículos sobre trilhos - Conjuntos de requisitos R22, R23, R24 e R26 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL3) |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | em conformidade com a IEC 61076-2-101 |
| Designação padrão | Choque, vibração |
| Normas / Determinações | EN 50155:2001 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Tipo de contacto (EF001587) | Outro |
| Diâmetro do conector (EF007496) | 18.999614 mm |
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Número de contatos de controlo (EF012217) | 4 |
| Para diâmetro externo do cabo (EF009475) | 5 mm |
| Tipo de invólucro (EF006980) | Direito |
| Corrente nominal especificada In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 250 V |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | II |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão de deslocamento de isolamento |
| Material da superfície de contato (EF004020) | Níquel |
| Material da caixa protetora (EF001596) | Outro |
| Revestimento da estrutura (EF001601) | Outro |
| Material do anel roscado (EF012304) | Outro |
| Tipo de fecho (EF000208) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Grau de proteção (IP), montado (EF007466) | IP65 |
| Min. número de ciclos de inserção (EF012212) | 100 |
| Blindado (EF000881) | Sim |
| Com indicação de estado (EF001602) | Não |
