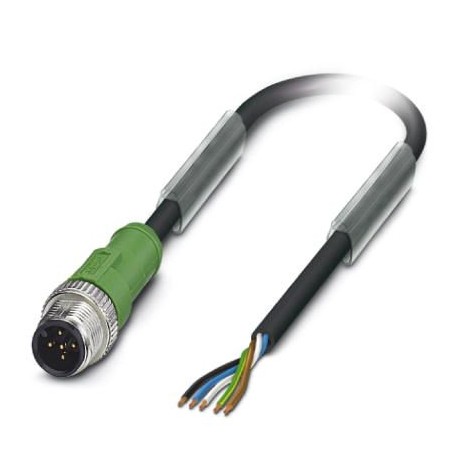

SAC-5P-M12MS/10,0-PVC 1415678 PHOENIX CONTACT Cabo sensor/atuador
SAC-5P-M12MS/10,0-PVC
1415678
PHOENIX_CONTACT
Cabo sensor/atuador
Cabo do sensor/atuador, 5 polos, PVC, preto RAL 9005, Conector macho reto M12, codificação: A, para extremidade livre do cabo, comprimento do cabo: 10 m
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1415678 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 208 (C-2-2017) |
| GTIN | 4055626050393 |
| Peso por unidade (exclusive embalagem) | 317,928 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 90 °C (Conector/suporte) |
|---|---|
| Grau de proteção | IP65 |
| IP67 | |
| IP68 |
Geral
| Corrente nominal a 40 °C | 4 A |
|---|---|
| Tensão nominal | 48 V AC |
| 60 V DC | |
| Número de pólos | 5 |
| Resistência de isolação | ≥ 100 MΩ |
| Codificação | A - padrão |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Indicação de estado | Não |
| Comando / componente de proteção | sem ligação |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Ciclos de encaixe | ≥ 100 |
Material
| Classe de inflamabilidade conforme UL 94 | HB |
|---|---|
| Material de contato | CuSn |
| Material superfície de contato | Ni/Au |
| Material suporte do contato | TPU GF |
| Material do corpo do cabo | TPU, dificilmente inflamável, auto-extinção |
| Material do serrilhado | Fundição de zinco sob pressão, niquelado |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
| Classe de inflamabilidade conforme UL 94 | HB |
Linha
| Tipo de cabo | PVC preto |
|---|---|
| Tipo de cabo (código) | PVC |
| Código de cabo | LiYY |
| Estilo UL AWM | 2464 / 1729 (80 °C / 300 V) |
| Bitola do condutor | 5x 0,34 mm² (Linha de sinal) |
| Linha de sinal AWG | 22 |
| Montagem do condutor linha de sinal | 19x 0,15 mm |
| Diâmetro de condutor inclusive isolação | 1,26 mm ±0,05 mm |
| Densidade de parede da isolação | ≥ 0,23 mm (Isolamento do condutor) |
| Cores de condutor | marrom, branco, azul, preto, verde/amarelo |
| Trançado total | 5 condutores no núcleo como alma |
| Revestimento externo, cor | preto RAL 9005 |
| Espessura da parede Revestimento exterior | ≥ 0,76 mm |
| Diâmetro externo do cabo D | 5 mm ±0,15 mm |
| Raio de flexão mínimo, de posição fixa | 5 x D |
| Raio de flexão mínimo, de posição flexível | 10 x D |
| Peso do cabo | 51 kg/km |
| Revestimento externo, material | PVC |
| Material isolante do condutor | PVC |
| Material de condutor | Cabo de cobre |
| Resistência de isolação | ≥ 200 MΩ*km (a 20 °C) |
| Resistência do condutor | máx. 57 Ω/km (a 20 °C) |
| Tensão nominal da linha | ≤ 300 V |
| Tensão de teste da linha | ≥ 3000 V |
| Anti-inflamabilidade | conforme UL-Style 2464 |
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C (Cabo, disposição fixa) |
| -25 °C ... 80 °C (Cabo, disposição móvel) |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 5 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | M12 |
| Tipo de contato por ficha, do lado do campo (EF006269) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Direito |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | Outro |
| Posicionamento da alimentação do cabo, do lado da caixa (EF005927) | Outro |
| Comprimento do cabo (EF000536) | 10 m |
| Material do revestimento do cabo (EF004136) | Cloreto de polivinil (PVC) |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Outro |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Não |
| Tipo de cabo (EF000081) | Multi-condutor |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | CuSn |
| Material da superfície de contato (EF004020) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -25 °C |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -10 °C |
| Corrente nominal especificada In (EF008250) | 4 A |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Grau de proteção (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1415678-SAC-5P-M12MS/10,0-PVC | 145 Kbytes |
|
