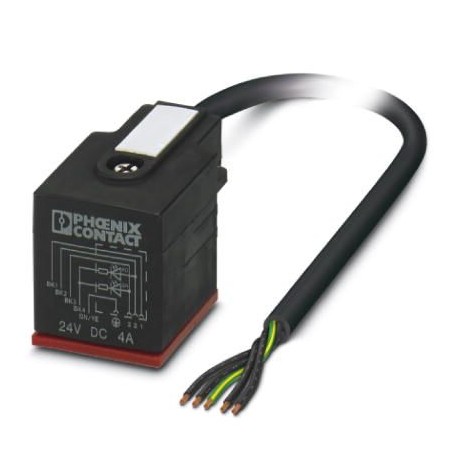

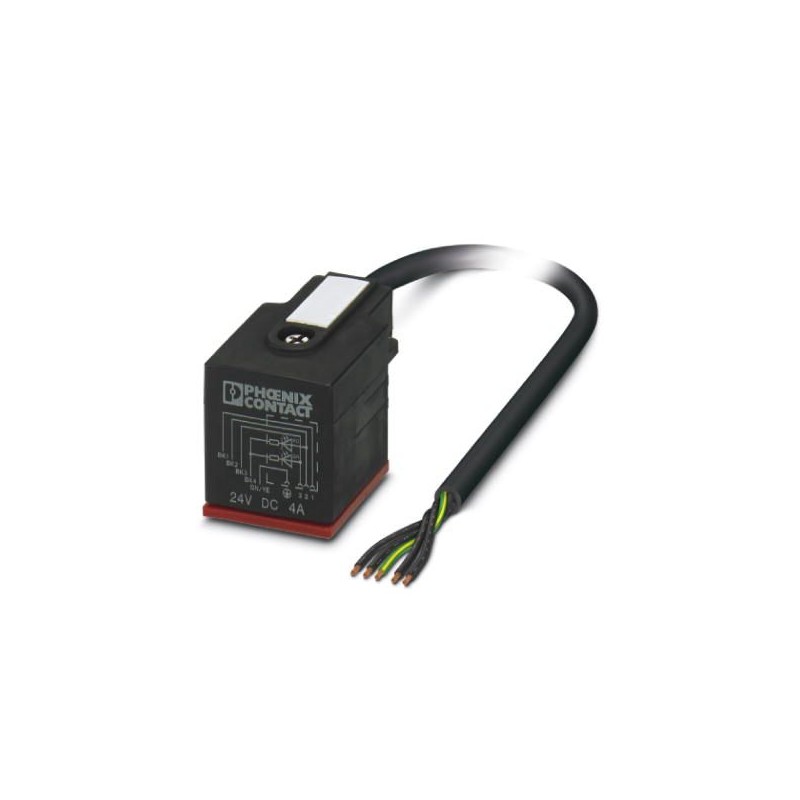

SAC-5P-10,0-PUO/AD-2L OD 1407294 PHOENIX CONTACT Cabo sensor/atuador
SAC-5P-10,0-PUO/AD-2L OD
1407294
PHOENIX_CONTACT
Cabo sensor/atuador
Cabo do sensor/atuador, 5 polos, PUR sem halogênio, preto RAL 9005, extremidade livre do cabo, para conector de válvula AD (pressostato), com 2 LEDs, comprimento do cabo: 10 m, para aplicações externas, com parafuso central de aço esterlina e junta de silicone adicional (vermelho)
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1407294 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 180 (NTK-2014) |
| GTIN | 4046356774123 |
| Peso por unidade (exclusive embalagem) | 658,000 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C (Conector para válvula) |
|---|---|
| Grau de proteção | IP65 |
| IP66K (Respeitar o torque de aperto) | |
| IP67 | |
| IP68 |
Geral
| Corrente nominal a 40 °C | 4 A |
|---|---|
| Tensão nominal | 24 V AC |
| 24 V DC | |
| Número de pólos | 5 |
| Cor da área do punho | preto |
| Resistência de isolação | ≥ 100 MΩ |
| Normas/Disposições | Conector de encaixe para válvulas EN 175301-803 |
| Indicação de estado | 2 LEDs |
| Comando / componente de proteção | sem ligação |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |
| Torque de aperto | 0,6 Nm ... 0,8 Nm (Conector de encaixe de válvula) |
| 0,8 Nm para IP66K |
Material
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Material Contato Conector de válvula | CuSn |
| Material Superfície de contato Conector de válvula | Sn |
| Material do conector fêmea do plugue de válvula | PA 6 |
| Material da caixa conector de válvula | TPU |
| Material de vedação | TPU (Vedação injetada) |
| Silicone (Vedação engatada) |
Normas e disposições
| Designação padrão | Conector de encaixe para válvulas |
|---|---|
| Normas / Determinações | EN 175301-803 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Linha
| Tipo de cabo | PUR sem halogênio preto |
|---|---|
| Tipo de cabo (código) | PUO |
| Código de cabo | Li9Y11Y |
| Bitola do condutor | 5x 0,5 mm² |
| Linha de sinal AWG | 20 |
| Montagem do condutor linha de sinal | 16x 0,20 mm |
| Diâmetro de condutor inclusive isolação | 2 mm ±0,05 mm |
| Cores de condutor | preto 1, preto 2, preto 3, preto 4, verde/amarelo |
| Trançado total | 5 condutores trançados longitudinalmente |
| Revestimento externo, cor | preto RAL 9005 |
| Diâmetro externo do cabo D | 6,9 mm ±0,1 mm |
| Raio de flexão mínimo, de posição fixa | 10 x D |
| Raio de flexão mínimo, de posição flexível | 15 x D |
| Revestimento externo, material | PUR |
| Material isolante do condutor | PP |
| Material de condutor | Cabos de Cu galvanizados |
| Resistência de isolação | 70 GΩ*km |
| Resistência do condutor | ≤ 40,1 Ω/km |
| Tensão nominal da linha | 300 V |
| Tensão de teste condutor/condutor | 3000 V (Teste de faísca) |
| Ausência de halogênio | conforme DIN VDE 0472 parte 815 |
| conforme EN 50267-2-1 | |
| Resistência ao óleo | conforme DIN EN 50306 |
| conforme DIN EN 60811-2-1, 138 h com 100 °C | |
| Outras resistências | resistente a UV |
| à prova de hidrólise e micróbios | |
| boa resistência a substâncias | |
| Temperatura ambiente (funcionamento) | -40 °C ... 105 °C (Cabo, disposição fixa) |
| -15 °C ... 105 °C (Cabo, disposição móvel) |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 10.0.127060312eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060312
