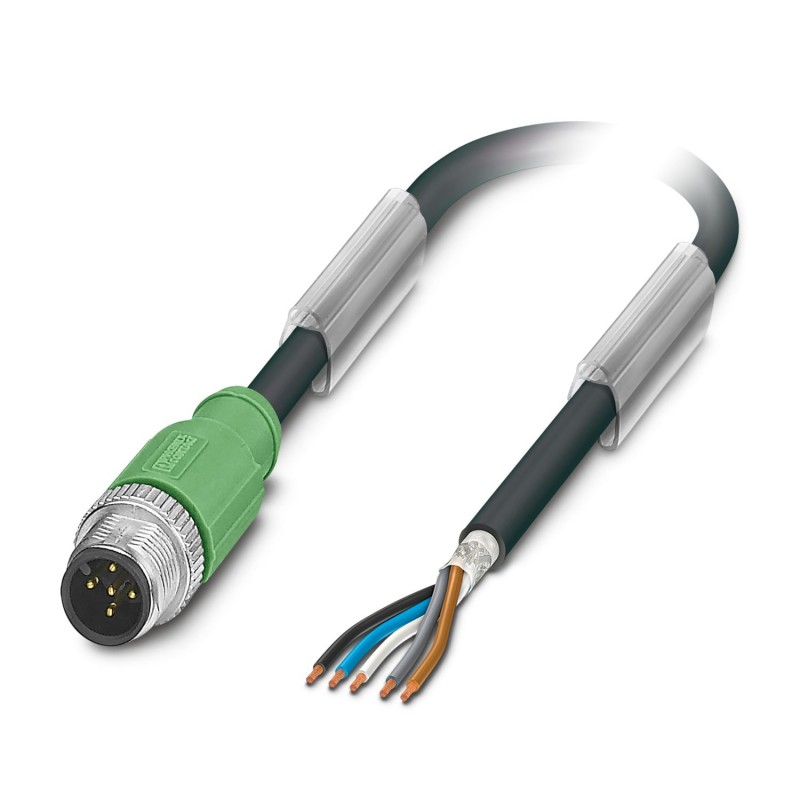

SAC-5P-M12MS/ 0,8-PUR SH 0,16 1409685 PHOENIX CONTACT Cabo sensor/atuador
SAC-5P-M12MS/ 0,8-PUR SH 0,16
1409685
PHOENIX_CONTACT
100
Produto sob demanda, sem reembolso.
Cabo sensor/atuador
Cabo do sensor/atuador, 5 polos, PUR sem halogênio, preto acinzentado RAL 7021, blindado, conector macho reto M12, codificação: A, até a extremidade livre do cabo, comprimento do cabo: 0,8 m, extremidade livre = 160 mm
Cabo sensor/atuador, 5 posições, PUR sem halógeno, RAL 7021 preto-cinza, blindado, plugue reto M12, código: A, na extremidade do cabo livre, comprimento do cabo: 0,8 m, extremidade livre = 160 mm
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1409685 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Chave comercial | 02 - |
| Quantidade mínima de pedido | 100 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356872621 |
| Peso por unidade (exclusive embalagem) | 52,000 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Geral
| Corrente nominal a 40 °C | 4 A |
|---|---|
| Tensão nominal | 48 V AC |
| 60 V DC | |
| Número de pólos | 5 |
| Resistência de isolação | ≥ 100 MΩ |
| Codificação | A - padrão |
| Indicação de estado | Não |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Ciclos de encaixe | ≥ 100 |
Material
| Classe de inflamabilidade conforme UL 94 | HB |
|---|---|
| Material de contato | CuSn |
| Material superfície de contato | Ni/Au |
| Material suporte do contato | TPU GF |
| Material do corpo do cabo | TPU, dificilmente inflamável, auto-extinção |
| Material do serrilhado | Fundição de zinco sob pressão, niquelado |
Linha
| Tipo de cabo | PUR sem halogênio preto |
|---|---|
| Tipo de cabo (código) | PUR |
| Código de cabo | LiF9YC11Y |
| Estilo UL AWM | 20549 |
| Bitola do condutor | 5x 0,34 mm² (Linha de sinal) |
| Linha de sinal AWG | 22 |
| Montagem do condutor linha de sinal | 42x 0,10 mm |
| Diâmetro de condutor inclusive isolação | 1,27 mm ±0,02 mm (Linha de sinal) |
| Cores de condutor | marrom, branco, azul, preto, cinza |
| Trançado total | 5 condutores no núcleo como alma |
| Blindagem | condutores de cobre galvanizados |
| Cobertura visual da blindagem | 80 % |
| Revestimento externo, cor | preto RAL 9005 |
| Diâmetro externo do cabo D | 5,25 mm ±0,2 mm |
| Menor raio do dobrador, disposição fixa | 26 mm |
| Menor raio de flexão, instalado de forma móvel | 52 mm (até +60 °C) |
| Quantidade de ciclos de flexão | 10000000 |
| Raio de flexão | 52 mm |
| Curso de deslocamento | 10 m |
| Velocidade de deslocamento | 3 m/s |
| Aceleração | 10 m/s² |
| Revestimento externo, material | PUR |
| Material isolante do condutor | PP |
| Material de condutor | Cabo de cobre |
| Resistência de isolação | 70 GΩ*km (a 20 °C) |
| Resistência do condutor | máx. 57 Ω/km (a 20 °C) |
| Tensão nominal da linha | 300 V (a 20 °C) |
| Tensão de teste condutor/condutor | 3000 V (a 20 °C) |
| Propriedades especiais | próprio para porta-cabos |
| Anti-inflamabilidade | conforme UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Ausência de halogênio | conforme DIN VDE 0472 parte 815 |
| Resistência ao óleo | conforme DIN EN 60811-2-1 |
| Outras resistências | à prova de hidrólise e micróbios |
| com boa resistência a UV conforme DIN EN ISO 4892-2-A | |
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C (Cabo, disposição fixa) |
| -25 °C ... 80 °C (Cabo, disposição móvel) |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 5 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | M12 |
| Tipo de contato por ficha, do lado do campo (EF006269) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Direito |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | Outro |
| Posicionamento da alimentação do cabo, do lado da caixa (EF005927) | Outro |
| Comprimento do cabo (EF000536) | 0.8 m |
| Material do revestimento do cabo (EF004136) | Outro |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Outro |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Sim |
| Tipo de cabo (EF000081) | Multi-condutor |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | CuSn |
| Material da superfície de contato (EF004020) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -40 °C |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -25 °C |
| Corrente nominal especificada In (EF008250) | 4 A |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Grau de proteção (IP) (EF005474) | IP65 |
