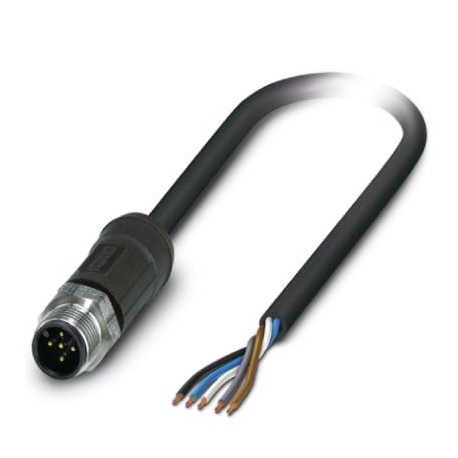

SAC-5P-M12MS/10,0-28X OD 1407257 PHOENIX CONTACT Cabo sensor/atuador
SAC-5P-M12MS/10,0-28X OD
1407257
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
Cabo sensor/atuador
Cabo do sensor/atuador, 5 polos, PE-X sem halogênio, preto acinzentado RAL 7021, conector macho reto M12, codificação: A, para extremidade livre do cabo, comprimento do cabo: 10 m, para aplicações externas, com serrilhado de aço inoxidável
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1407257 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 155 (C-4-2013) |
| GTIN | 4046356773744 |
| Peso por unidade (exclusive embalagem) | 677,300 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 105 °C (Conector/suporte) |
|---|---|
| -40 °C ... 85 °C (em caso de mudanças súbitas de temperatura (conforme IEC 60512-11-4)) | |
| Grau de proteção | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Geral
| Corrente nominal a 40 °C | 4 A |
|---|---|
| Tensão nominal | 48 V AC |
| 60 V DC | |
| Número de pólos | 5 |
| Resistência de isolação | ≥ 100 MΩ |
| Codificação | A - padrão |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Indicação de estado | Não |
| Comando / componente de proteção | sem ligação |
| Grau de impurezas | 3 |
| Ciclos de encaixe | ≥ 100 |
| Torque de aperto | 0,4 Nm (Conector M12) |
Material
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Material de contato | CuSn |
| Material superfície de contato | Ni/Au |
| Material suporte do contato | PP |
| Material do corpo do cabo | PP |
| Material do serrilhado | Aço inox |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Linha
| Tipo de cabo | PE-X preto |
|---|---|
| Tipo de cabo (código) | 28X |
| Código de cabo | Li2X2X |
| Bitola do condutor | 5x 0,5 mm² |
| Linha de sinal AWG | 20 |
| Montagem do condutor linha de sinal | 28x 0,15 mm |
| Diâmetro de condutor inclusive isolação | 1,6 mm ±0,5 mm |
| Densidade de parede da isolação | ca. 0,3 mm (Isolamento do condutor) |
| Cores de condutor | marrom, branco, azul, preto, cinza |
| Trançado total | 5 condutores no núcleo como alma |
| Comprimento de camadas do trançado total | 68 mm |
| Revestimento externo, cor | preto acinzentado RAL 7021 |
| Espessura da parede Revestimento exterior | ca. 1,25 mm |
| Diâmetro externo do cabo D | 6,8 mm ±0,2 mm |
| Raio de flexão mínimo, de posição fixa | 5 x D |
| Raio de flexão mínimo, de posição flexível | 10 x D |
| Quantidade de ciclos de flexão | 2000000 |
| Raio de flexão mínimo, inserção para correia de arraste | 10 x D |
| Curso de deslocamento | 10 m |
| Velocidade de deslocamento | 3 m/s |
| Aceleração | 10 m/s² |
| Peso do cabo | 70 kg/km |
| Revestimento externo, material | PE-X |
| Material de preenchimento | Fio PP |
| Material isolante do condutor | PE-X |
| Material de condutor | Cabo de cobre |
| Resistência de isolação | ≥ 100 MΩ*km (a 20 °C) |
| Resistência do condutor | ≤ 39 Ω/m (a 20 °C) |
| Tensão nominal da linha | ≤ 300 V AC |
| Tensão de teste da linha | ≥ 3000 V AC (Teste de faísca) |
| Propriedades especiais | reticulado por radiação |
| Anti-inflamabilidade | conforme DIN EN 60332-1-2 |
| conforme DIN EN 50266-2-5 | |
| conforme IEC 60332-3-25 (teste agrupado contra incêndios) | |
| Ausência de halogênio | conforme DIN VDE 0472 parte 815 |
| conforme DIN EN 50267-2-1 | |
| Resistência ao óleo | conforme DIN EN 60811-2-1, 168 h a 100 °C |
| conforme DIN EN 50306 | |
| Outras resistências | resistente a combustíveis conforme IEC 60811, 168 h aos 70 °Cf |
| resistente a UV conforme DIN VDE 0276-605 | |
| Temperatura ambiente (funcionamento) | -40 °C ... 105 °C (Cabo, disposição fixa) |
| -15 °C ... 105 °C (Cabo, disposição móvel) | |
| 20 °C ±5 °C (Cabo, inserção para correia de arraste) |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 5 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | M12 |
| Tipo de contato por ficha, do lado do campo (EF006269) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Direito |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | Outro |
| Posicionamento da alimentação do cabo, do lado da caixa (EF005927) | Outro |
| Comprimento do cabo (EF000536) | 10 m |
| Material do revestimento do cabo (EF004136) | Outro |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Outro |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Não |
| Tipo de cabo (EF000081) | Multi-condutor |
| Vulcanizar (EF004115) | Sim |
| Material de contato do corpo base (EF008248) | CuSn |
| Material da superfície de contato (EF004020) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -40 °C |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -15 °C |
| Corrente nominal especificada In (EF008250) | 4 A |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Grau de proteção (IP) (EF005474) | IP65 |
