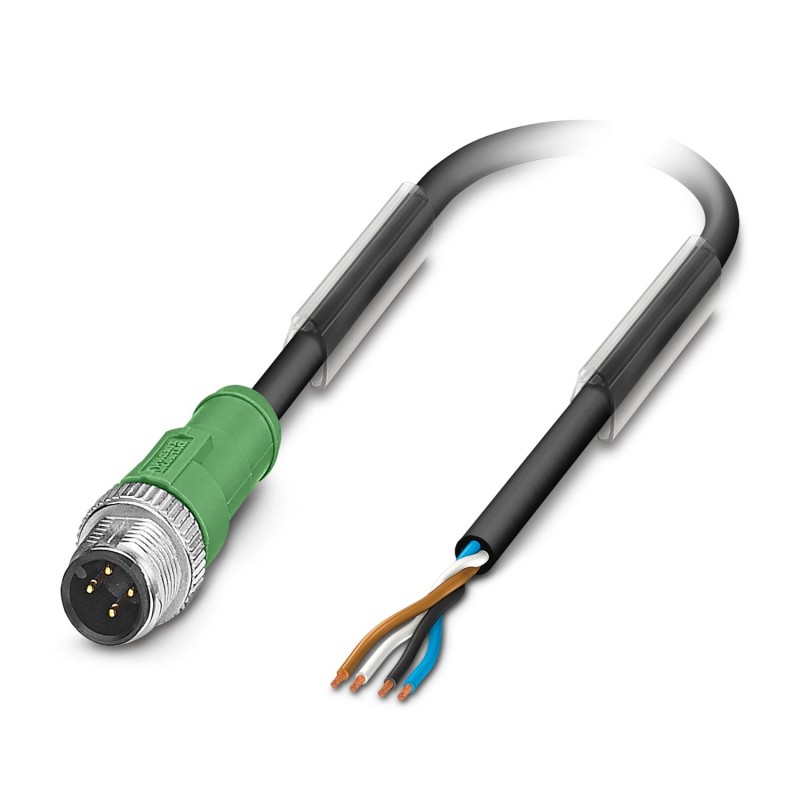

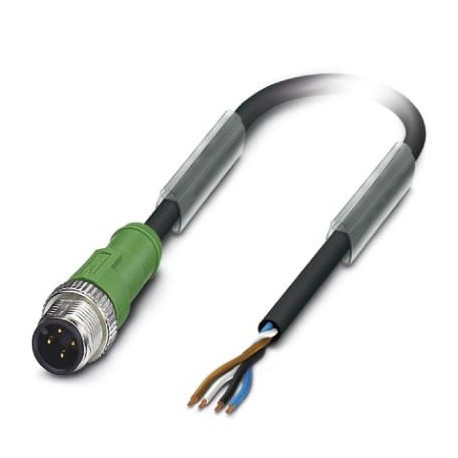

SAC-4P-M12MS/ 1,5-PVC 1415585 PHOENIX CONTACT Cabo sensor/atuador
SAC-4P-M12MS/ 1,5-PVC
1415585
PHOENIX_CONTACT
Cabo sensor/atuador
Cabo do sensor/atuador, 4 polos, PVC, preto RAL 9005, conector macho reto M12, codificação: A, para extremidade livre do cabo, comprimento do cabo: 1,5 m
Sensor/actuator cable, 4-position, PVC, black RAL 9005, Plug straight M12, coding: A, on free cable end, cable length: 1.5 m
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Product type | Sensor/actuator cable |
| Application | Standard |
| Number of positions | 4 |
| No. of cable outlets | 1 |
| Shielded | no |
| Coding | A |
| Insulation characteristics | |
| Overvoltage category | II |
| Degree of pollution | 3 |
| Flammability rating according to UL 94 | HB |
| Material of grip body | TPU, hardly inflammable, self-extinguishing |
| Contact material | CuSn |
| Contact surface material | Ni/Au |
| Contact carrier material | TPU GF |
| Material for screw connection | Zinc die-cast, nickel-plated |
| Insulation resistance | ≥ 100 MΩ |
| Nominal voltage UN | 250 V AC |
| 250 V DC | |
| Nominal current IN | 4 A |
| Mechanical data | |
| Insertion/withdrawal cycles | ≥ 100 |
| Status display | no |
| Status display present | No |
| Conductor connection | |
| Tightening torque | 0.4 Nm |
| Connection 1 | |
| Type | Plug straight M12 |
| Number of positions | 4 |
| Coding type | A |
| Connection 2 | |
| Type | free cable end |
| Cable length | 1.5 m |
| PVC black [PVC] | |
| Desenho cotado |  |
| Cable weight | 40 kg/km |
| UL AWM Style | 2464 / 1729 (80°C/300 V) |
| Number of positions | 4 |
| Shielded | no |
| Cable type | PVC black [PVC] |
| Conductor structure signal line | 19x 0.15 mm |
| AWG signal line | 22 |
| Conductor cross section | 4x 0.34 mm² (Signal line) |
| Wire diameter incl. insulation | 1.26 mm ±0.05 mm |
| External cable diameter | 4.70 mm ±0.15 mm |
| Outer sheath, material | PVC |
| External sheath, color | black RAL 9005 |
| Conductor material | Bare Cu litz wires |
| Material wire insulation | PVC |
| Single wire, color | brown, white, blue, black |
| Thickness, insulation | ≥ 0.23 mm (Core insulation) |
| Thickness, outer sheath | ≥ 0.76 mm |
| Overall twist | 4 wires, twisted |
| Max. conductor resistance | ≤ 57 Ω/km (at 20 °C) |
| Insulation resistance | ≥ 200 MΩ*km (at 20 °C) |
| Nominal voltage, cable | ≤ 300 V |
| Test voltage | ≥ 3000 V |
| Minimum bending radius, fixed installation | 5 x D |
| Minimum bending radius, flexible installation | 10 x D |
| Smallest bending radius, fixed installation | 24 mm |
| Smallest bending radius, movable installation | 47 mm |
| Flame resistance | As per UL-Style 2464 |
| Resistance to oil | according to DIN EN 60811-2-1, 168 h at 60 °C |
| Ambient temperature (operation) | -25 °C ... 80 °C (cable, fixed installation) |
| -10 °C ... 80 °C (Cable, flexible installation) | |
| Ambient conditions | |
| Degree of protection | IP65 |
| IP67 | |
| IP68 | |
| Ambient temperature (operation) | -25 °C ... 90 °C (Plug / socket) |
| M12 | |
| Standard designation | M12 connector |
| Standards/specifications | IEC 61076-2-101 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | M12 |
| Tipo de contato por ficha, do lado do campo (EF006269) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Direito |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | Outro |
| Posicionamento da alimentação do cabo, do lado da caixa (EF005927) | Outro |
| Comprimento do cabo (EF000536) | 1.5 m |
| Material do revestimento do cabo (EF004136) | Cloreto de polivinil (PVC) |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Outro |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Não |
| Tipo de cabo (EF000081) | Multi-condutor |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | CuSn |
| Material da superfície de contato (EF004020) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -25 °C |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -10 °C |
| Corrente nominal especificada In (EF008250) | 4 A |
| Tensão especificada de funcionamento (EF000228) | 250 V |
| Grau de proteção (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1415585-SAC-4P-M12MS/ 1,5-PVC | 140 Kbytes |
|
