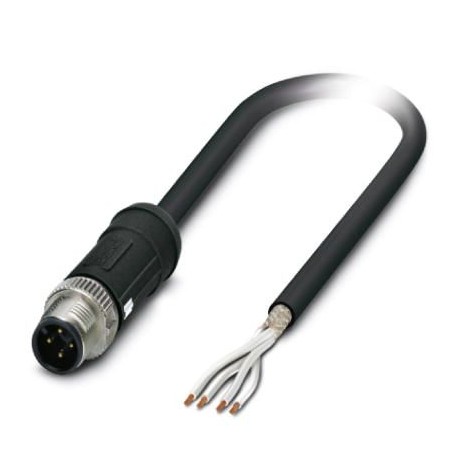

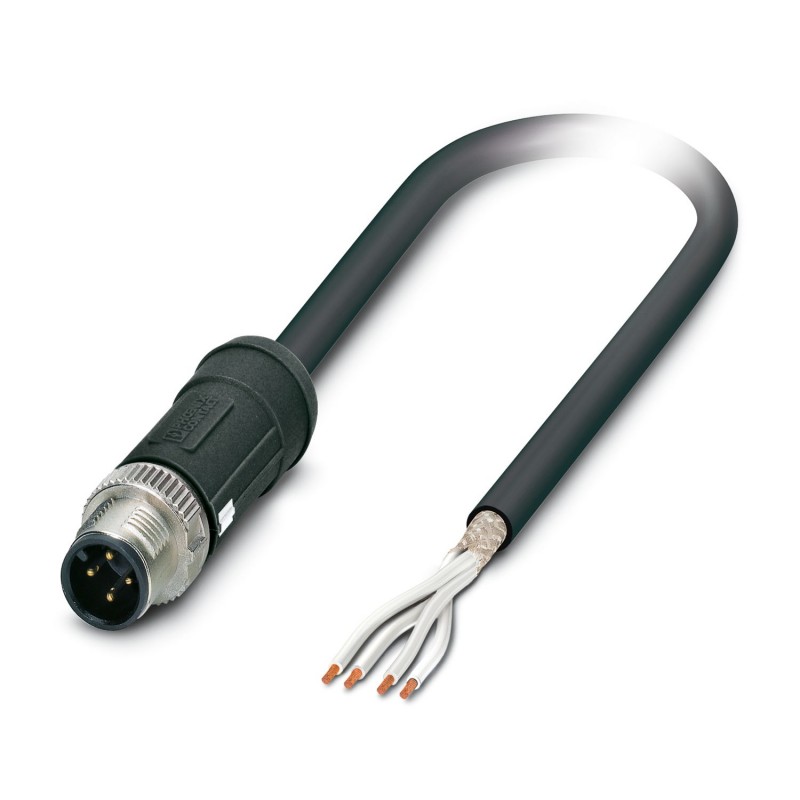

SAC-4P-MS/ 2,0-28R SCO RAIL 1407311 PHOENIX CONTACT Cabo sensor/atuador Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SAC-4P-MS/ 2,0-28R SCO RAIL 1407311 PHOENIX CONTACT Cabo sensor/atuador

SAC-4P-MS/ 2,0-28R SCO RAIL

1407311

PHOENIX_CONTACT

Cabo sensor/atuador

Cabo para sensor/atuador, 4 polos, PE-X sem halogênio, preto RAL 9005, blindado, conector macho reto M12 SPEEDCON, codificação: A, para extremidade livre do cabo, comprimento do cabo: 2 m, Para aplicações ferroviárias

Sensor/actuator cable, 4-position, PE-X halogen-free, black RAL 9005, shielded, Plug straight M12 SPEEDCON, coding: A, on free cable end, cable length: 2 m, For railway applications

Mais detalhes


Sensores > Cabo do sensor-atuador pré-fabricado

Cabos, sensores e atuadores

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $33.22
Preço unitário: $33.22
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Notes
GeneralFurther products with variable cable type and variable cable length can be found in the accessories section
Product properties
Product typeSensor/actuator cable
ApplicationRailway applications
Number of positions4
No. of cable outlets1
Shieldedyes
CodingA
Insulation characteristics
Overvoltage categoryII
Degree of pollution3
Material specifications
Flammability rating according to UL 94V0
Material of grip bodyPA 6.6
Contact materialCuSn
Contact surface materialNi/Au
Contact carrier materialPA 6.6
Material for screw connectionZinc die-cast, nickel-plated
Electrical properties
Insulation resistance≥ 100 MΩ
Nominal voltage UN48 V AC
60 V DC
Nominal current IN4 A
Mechanical properties
Mechanical data
Insertion/withdrawal cycles≥ 100
Signaling
Status displayno
Status display presentNo
Connection data
Conductor connection
Tightening torque0.4 Nm (M12 connector)
Connector
Connection 1
TypePlug straight M12 SPEEDCON
Number of positions4
Locking typeSPEEDCON
Coding typeA
Connection 2
Typefree cable end
Cable/line
Cable length2 m
Shielded black RADOX® [28R]
Desenho cotadoxddlntslmg.jpg
Cable weight56 kg/km
Number of positions4
Shieldedyes
Cable typeShielded black RADOX® [28R]
Conductor structure signal line19x 0.18 mm
AWG signal line20
Conductor cross section4x 0.5 mm²
Wire diameter incl. insulation1.43 mm
External cable diameter5.40 mm ±0.3 mm
Outer sheath, materialPE-X
External sheath, colorblack RAL 9005
Conductor materialTin-plated Cu litz wires
Material wire insulationPE-X
Single wire, colorwhite 1, white 2, white 3, white 4
Overall twist4 wires, twisted
Optical shield covering85 %
Max. conductor resistance≤ 40.1 Ω/km
Nominal voltage, cable600 V AC (Core-ground, U0)
1000 V AC (Core-ground, U)
≤ 720 V AC (core-ground)
≤ 1200 V AC (Core-ground, Um)
≤ 900 V DC (Core-ground, V0)
≤ 1500 V DC (Line-line)
Test voltage3500 V AC (50 Hz, 5 min.)
8400 V DC (50 Hz, 5 min.)
Minimum bending radius, fixed installation3 x D
Minimum bending radius, flexible installation4 x D
Smallest bending radius, fixed installation17 mm
Smallest bending radius, movable installation22 mm
Halogen-freein accordance with EN 50267-2-1
Flame resistanceEN 60332-1-2
EN 50266
EN 50305, 9.1.2
NF C32-070, 2.1
NF C32-070, 2.2
UL 1685, 12 (FT4)
in accordance with ISO 6722-1 5.22 (UN ECE-R 118.01)
Fume corrosivenessEN 50267-2-2
Fume toxicityBS 6853 B.1
EN 50305, 9.2
Concentration of fumesBS 6853 D.8.7
EN 61034-2
UL 1685, 12 (FT4)
Resistance to oilaccording to IRM 902, 72 h at 100 °C
Fire protection in rail vehiclesBS 6853 (Category Ia, Ib, II)
GM/RT 2130 (Category Ia, Ib, II)
EN 45545 (Risk level HL1 - HL3)
DIN 5510 (Fire protection level 1, 2, 3, 4)
NF F16-101 (Category A1, A2, B)
NF F16-101 (Class C/F0)
NFPA 130
UNI CEI 11170 (Risk level LR1 - LR4)
Other resistanceResistance to fuels (according to IRM 903, 168 h at 70 °C)
Ambient temperature (operation)-50 °C ... 120 °C (cable, fixed installation)
-25 °C ... 90 °C (Cable, flexible installation)
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP65
Ambient temperature (operation)-40 °C ... 85 °C (Plug / socket)
Standards and regulations
M12
Standard designationM12 connector
Standards/specificationsIEC 61076-2-101
Standard designationShock, vibration
Standards/specificationsEN 50155

ETIM for 1407311 Sensores (EC001855)
Característica Valor
Número de polos (EF001391) 4
Tipo de conexão elétrica, do lado do campo (EF005525) M12
Tipo de contato por ficha, do lado do campo (EF006269) Macho (ficha)
Posicionamento da alimentação do cabo, do lado do campo (EF005928) Direito
Tipo de conexão elétrica, do lado da caixa (EF005524) Outro
Posicionamento da alimentação do cabo, do lado da caixa (EF005927) Outro
Comprimento do cabo (EF000536) 2 m
Material do revestimento do cabo (EF004136) Outro
Livre de halogéneo (EF000025) Sim
Cor da bainha do cabo (EF008249) Outro
Com indicação LED (EF005950) Não
Blindado (EF000881) Sim
Tipo de cabo (EF000081) Multi-condutor
Vulcanizar (EF004115) Não
Material de contato do corpo base (EF008248) CuSn
Material da superfície de contato (EF004020) Outro
Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) -50 °C
Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) -25 °C
Corrente nominal especificada In (EF008250) 4 A
Tensão especificada de funcionamento (EF000228) 48 V
Grau de proteção (IP) (EF005474) IP65
