Ver maior

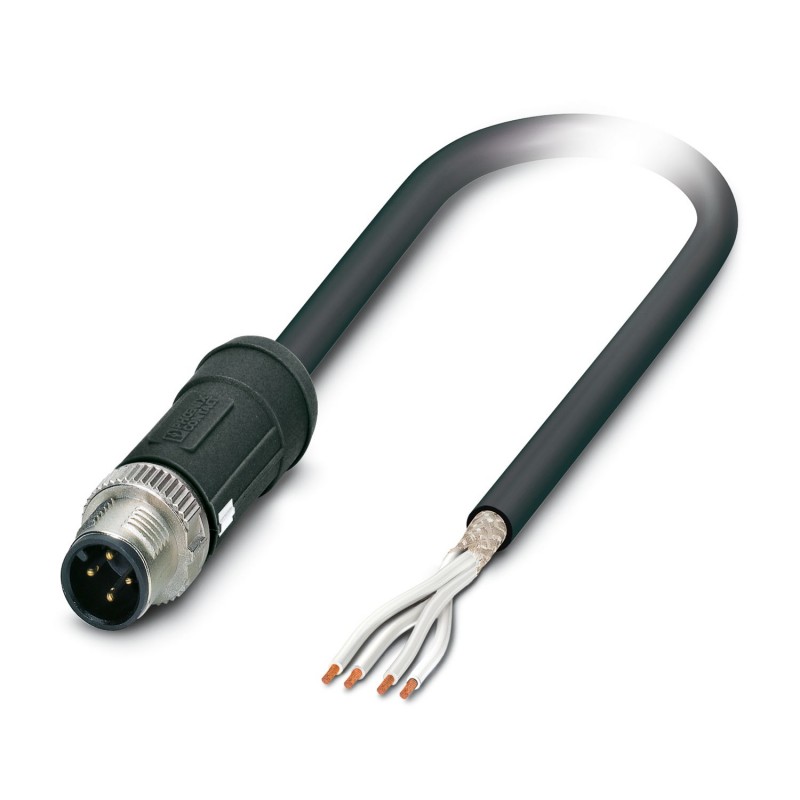

SAC-4P-MS/10,0-28R SCO RAIL 1407313 PHOENIX CONTACT Cabo sensor/atuador
SAC-4P-MS/10,0-28R SCO RAIL
1407313
PHOENIX_CONTACT
Cabo sensor/atuador
Cabo do sensor/atuador, 4 polos, PE-X sem halogênio, preto RAL 9005, blindado, conector macho reto M12 SPEEDCON, codificação: A, para extremidade livre do cabo, comprimento do cabo: 10 m, Para aplicações ferroviárias
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1407313 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 131 (C-4-2013) |
| GTIN | 4046356774291 |
| Peso por unidade (exclusive embalagem) | 556,600 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C (Conector/suporte) |
|---|---|
| Grau de proteção | IP65 |
Geral
| Nota | Encontra outros produtos com tipo e comprimento do cabo variáveis na seção Acessórios |
|---|---|
| Corrente nominal a 40 °C | 4 A |
| Tensão nominal | 48 V AC |
| 60 V DC | |
| Número de pólos | 4 |
| Cor da área do punho | preto |
| Resistência de isolação | ≥ 100 MΩ |
| Codificação | A - padrão |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Choque, vibração EN 50155 | |
| Indicação de estado | Não |
| Comando / componente de proteção | sem ligação |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Ciclos de encaixe | ≥ 100 |
| Torque de aperto | 0,4 Nm (Conector M12) |
Material
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Material de contato | CuSn |
| Material superfície de contato | Ni/Au |
| Material suporte do contato | PA 6.6 |
| Material do corpo do cabo | PA 6.6 |
| Material do serrilhado | Fundição de zinco sob pressão, niquelado |
| Normas/disposições | PA 6.6: Proteção contra incêndio em veículos sobre trilhos - Conjuntos de requisitos R22, R23 e R24 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL3) |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
| Designação padrão | Choque, vibração |
| Normas / Determinações | EN 50155 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Linha
| Tipo de cabo | RADOX®preto, blindado |
|---|---|
| Tipo de cabo (código) | 28R |
| Bitola do condutor | 4x 0,5 mm² |
| Linha de sinal AWG | 20 |
| Montagem do condutor linha de sinal | 19x 0,18 mm |
| Diâmetro de condutor inclusive isolação | 1,43 mm |
| Cores de condutor | branco 1, branco 2, branco 3, branco 4 |
| Trançado total | 4 condutores trançados longitudinalmente |
| Blindagem | condutores de cobre galvanizados |
| Revestimento externo, cor | preto |
| Diâmetro externo do cabo D | 5,4 mm ±0,3 mm |
| Raio de flexão mínimo, de posição fixa | 3 x D |
| Raio de flexão mínimo, de posição flexível | 4 x D |
| Peso do cabo | 56 kg/km |
| Revestimento externo, material | PE-X |
| Material isolante do condutor | PE-X |
| Material de condutor | Cabos de Cu galvanizados |
| Resistência do condutor | ≤ 40,1 Ω/km |
| Tensão nominal da linha | 600 V AC (Condutor-terra, U0) |
| 1000 V AC (Condutor-terra, U) | |
| ≤ 720 V AC (condutor-terra) | |
| ≤ 1200 V AC (Condutor-terra, Um) | |
| ≤ 900 V DC (Condutor-terra, V0) | |
| ≤ 1500 V DC (condutor-condutor) | |
| Tensão de teste da linha | 3500 V AC (50 Hz, 5 min) |
| 8400 V DC (50 Hz, 5 min) | |
| Proteção contra incêndio em veículos sobre trilhos | BS 6853 (Categoria Ia, Ib, II) |
| GM/RT 2130 (Categoria Ia, Ib, II) | |
| EN 45545 (Nível de perigo HL1 - HL3) | |
| DIN 5510 (Nível de proteção contra incêndio 1, 2, 3, 4) | |
| NF F16-101 (Categoria A1, A2, B) | |
| NF F16-101 (Classe C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Nível de perigo LR1 - LR4) | |
| Anti-inflamabilidade | EN 60332-1-2 |
| EN 50266 | |
| EN 50305, 9.1.2 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| conforme ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Ausência de halogênio | conforme EN 50267-2-1 |
| Resistência ao óleo | conforme IRM 902, 72 h com 100 °C |
| Outras resistências | resistente a combustíveis conforme IRM 903, 168 h com 70 °C |
| Resistência ao gás de combustão | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Corrosividade do gás de combustão | EN 50267-2-2 |
| Toxicidade do gás de combustão | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Temperatura ambiente (funcionamento) | -50 °C ... 120 °C (Cabo, disposição fixa) |
| -25 °C ... 90 °C (Cabo, disposição móvel) |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | M12 |
| Tipo de contato por ficha, do lado do campo (EF006269) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Direito |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | Outro |
| Posicionamento da alimentação do cabo, do lado da caixa (EF005927) | Outro |
| Comprimento do cabo (EF000536) | 10 m |
| Material do revestimento do cabo (EF004136) | Outro |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Outro |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Sim |
| Tipo de cabo (EF000081) | Multi-condutor |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | CuSn |
| Material da superfície de contato (EF004020) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -50 °C |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -25 °C |
| Corrente nominal especificada In (EF008250) | 4 A |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Grau de proteção (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1407313-SAC-4P-MS/10,0-28R SCO RAIL | 150 Kbytes |
|
