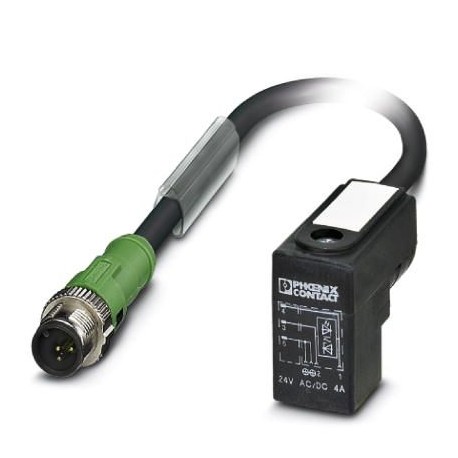

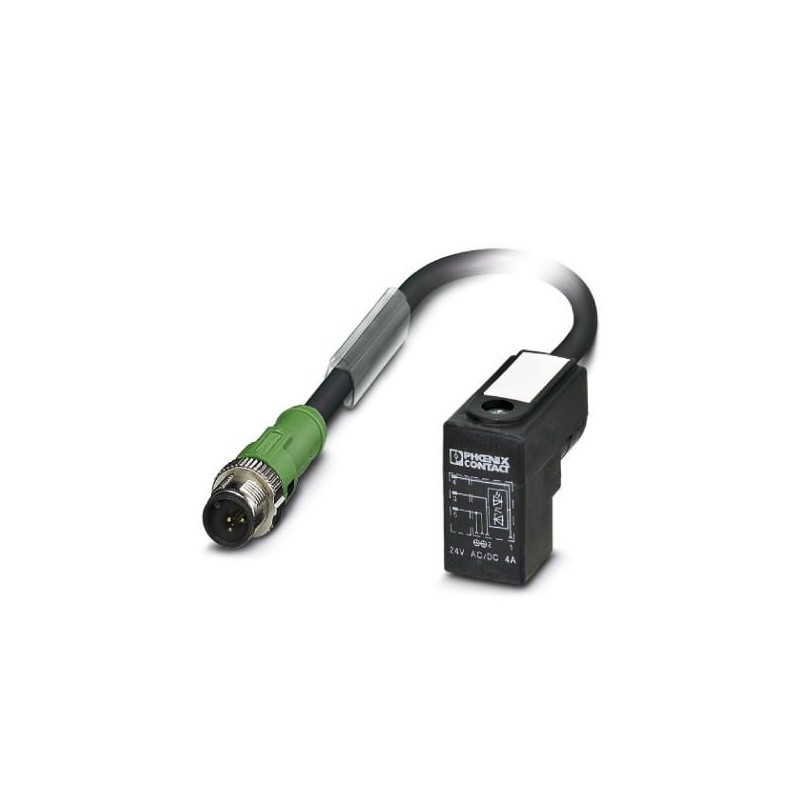

SAC-3P-MS/ 1,8-240/CI SCO 1409769 PHOENIX CONTACT Cabo sensor/atuador
SAC-3P-MS/ 1,8-240/CI SCO
1409769
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Cabo sensor/atuador
Cabo do sensor/atuador, 3 polos sem halogênio, conector reto M12, codificação: A SPEEDCON, conectores de válvula IC (9,4 mm), comprimento do cabo: 1,8 m
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1409769 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Quantidade mínima de pedido | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356881678 |
| Peso por unidade (exclusive embalagem) | 76,400 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 85 °C (Conector para válvula) |
|---|---|
| Grau de proteção | IP65 |
| IP67 |
Geral
| Corrente nominal a 40 °C | 4 A |
|---|---|
| Tensão nominal | 48 V AC |
| 60 V DC | |
| Número de pólos | 3 |
| Resistência de isolação | ≥ 100 MΩ |
| Codificação | A - padrão |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |
| Ciclos de encaixe | ≥ 100 (Conector M12) |
Material
| Classe de inflamabilidade conforme UL 94 | HB |
|---|---|
| Material de contato | CuSn |
| Material superfície de contato | Ni/Au |
| Material suporte do contato | TPU GF |
| Material do corpo do cabo | TPU |
| Material Contato Conector de válvula | CuSn |
| Material Superfície de contato Conector de válvula | Sn |
| Material do conector fêmea do plugue de válvula | PA 6.6 |
| Material da caixa conector de válvula | TPU |
| Material do serrilhado | Fundição de zinco sob pressão, niquelado |
| Material de vedação | TPU (Vedação injetada) |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
| Classe de inflamabilidade conforme UL 94 | HB |
Linha
| Tipo de cabo | PUR sem halogênio amarelo |
|---|---|
| Tipo de cabo (código) | 240 |
| Código de cabo | Li9Y11Y |
| Estilo UL AWM | 20549 (80 °C / 300 V) |
| Bitola do condutor | 3x 0,5 mm² |
| Linha de sinal AWG | 20 |
| Montagem do condutor linha de sinal | 28x 0,15 mm |
| Diâmetro de condutor inclusive isolação | 1,46 mm ±0,02 mm |
| Densidade de parede da isolação | ≥ 0,21 mm |
| Cores de condutor | preto 1, preto 2, verde/amarelo |
| Trançado total | 3 condutores trançados longitudinalmente |
| Revestimento externo, cor | amarelo |
| Espessura da parede Revestimento exterior | ca. 0,6 mm |
| Diâmetro externo do cabo D | 4,5 mm ±0,15 mm |
| Peso do cabo | 30 kg/km |
| Revestimento externo, material | PUR |
| Material isolante do condutor | PP |
| Material de condutor | Cabo de cobre |
| Resistência de isolação | ≥ 10 GΩ*km |
| Resistência do condutor | ≤ 39 Ω/km |
| Tensão nominal da linha | ≤ 300 V |
| Tensão de teste da linha | ≥ 3000 V |
| Anti-inflamabilidade | conforme UL-Style 20549 |
| Ausência de halogênio | conforme DIN VDE 0472 parte 815 |
| Temperatura ambiente (funcionamento) | -15 °C ... 80 °C (Cabo, disposição fixa) |
Classificações
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 3 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | M12 |
| Tipo de contato por ficha, do lado do campo (EF006269) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Direito |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | M12 |
| Tipo de contato do lado da caixa (EF008386) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado da caixa (EF005927) | Direito |
| Comprimento do cabo (EF000536) | 1.8 m |
| Material do revestimento do cabo (EF004136) | Outro |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Amarelo |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Não |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | CuSn |
| Material da superfície de contato (EF004020) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -15 °C |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Grau de proteção (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1409769-SAC-3P-MS/ 1,8-240/CI SCO | 146 Kbytes |
|
