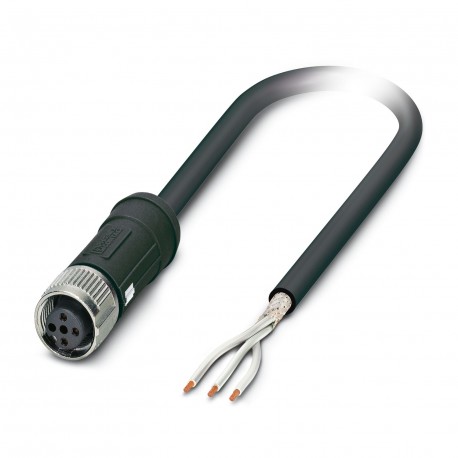

SAC-3P- 5,0-28R/FS SCO RAIL 1407304 PHOENIX CONTACT Cabo sensor/atuador Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SAC-3P- 5,0-28R/FS SCO RAIL 1407304 PHOENIX CONTACT Cabo sensor/atuador

SAC-3P- 5,0-28R/FS SCO RAIL

1407304

PHOENIX_CONTACT

Cabo sensor/atuador

Cabo de sensor/atuador, 3 polos, sem halogênio, blindado, extremidade livre do cabo, para fêmea reta M12, codificação: A SPEEDCON, comprimento do cabo: 5 m, Para aplicações ferroviárias

Sensor/actuator cable, 3-position, PE-X halogen-free, black, shielded, free cable end, on Socket straight M12 SPEEDCON, coding: A, cable length: 5 m, For railway applications

Mais detalhes


Sensores > Cabo do sensor-atuador pré-fabricado

Cabos, sensores e atuadores

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Notes
GeneralFurther products with variable cable type and variable cable length can be found in the accessories section
Product properties
Product typeSensor/actuator cable
ApplicationRailway applications
Number of positions3
No. of cable outlets1
Shieldedyes
CodingA
Insulation characteristics
Overvoltage categoryII
Degree of pollution3
Material specifications
Flammability rating according to UL 94V0
Seal materialNBR
Material of grip bodyPA 6.6
Contact materialCuSn
Contact surface materialNi/Au
Contact carrier materialPA 6.6
Material for screw connectionZinc die-cast, nickel-plated
Electrical properties
Insulation resistance≥ 100 MΩ
Nominal voltage UN48 V AC
60 V DC
Nominal current IN4 A
Mechanical properties
Mechanical data
Insertion/withdrawal cycles≥ 100
Signaling
Status displayno
Status display presentNo
Connection data
Conductor connection
Tightening torque0.4 Nm (M12 connector)
Connector
Connection 1
Typefree cable end
Connection 2
TypeSocket straight M12 SPEEDCON
Number of positions3
Locking typeSPEEDCON
Coding typeA
Cable/line
Cable length5 m
Shielded black RADOX® [28R]
Desenho cotadokjojbcxcln.jpg
Cable weight51 kg/km
Number of positions3
Shieldedyes
Cable typeShielded black RADOX® [28R]
Conductor structure signal line19x 0.18 mm
AWG signal line20
Conductor cross section3x 0.5 mm²
Wire diameter incl. insulation1.43 mm
External cable diameter5.30 mm ±0.3 mm
Outer sheath, materialPE-X
External sheath, colorblack
Conductor materialTin-plated Cu litz wires
Material wire insulationPE-X
Single wire, colorwhite 1, white 2, white 3
Overall twist3 wires, twisted
Max. conductor resistance≤ 40.1 Ω/km
Nominal voltage, cable600 V AC (Core-ground, U0)
1000 V AC (Core-ground, U)
≤ 720 V AC (core-ground)
≤ 1200 V AC (Core-ground, Um)
≤ 900 V DC (Core-ground, V0)
≤ 1500 V DC (Line-line)
Test voltage3500 V AC (50 Hz, 5 min.)
8400 V DC (50 Hz, 5 min.)
Minimum bending radius, fixed installation3 x D
Minimum bending radius, flexible installation4 x D
Smallest bending radius, fixed installation16 mm
Smallest bending radius, movable installation22 mm
Halogen-freein accordance with EN 50267-2-1
Flame resistanceEN 60332-1-2
EN 50266
EN 50305, 9.1.2
NF C32-070, 2.1
NF C32-070, 2.2
UL 1685, 12 (FT4)
in accordance with ISO 6722-1 5.22 (UN ECE-R 118.01)
Fume corrosivenessEN 50267-2-2
Fume toxicityBS 6853 B.1
EN 50305, 9.2
Concentration of fumesBS 6853 D.8.7
EN 61034-2
UL 1685, 12 (FT4)
Resistance to oilaccording to IRM 902, 72 h at 100 °C
Fire protection in rail vehiclesBS 6853 (Category Ia, Ib, II)
GM/RT 2130 (Category Ia, Ib, II)
EN 45545 (Risk level HL1 - HL3)
DIN 5510 (Fire protection level 1, 2, 3, 4)
NF F16-101 (Category A1, A2, B)
NF F16-101 (Class C/F0)
NFPA 130
UNI CEI 11170 (Risk level LR1 - LR4)
Other resistanceResistance to fuels (according to IRM 903, 168 h at 70 °C)
Ambient temperature (operation)-50 °C ... 120 °C (cable, fixed installation)
-25 °C ... 90 °C (Cable, flexible installation)
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP65
Ambient temperature (operation)-40 °C ... 85 °C (Plug / socket)
Standards and regulations
M12
Standard designationM12 connector
Standards/specificationsIEC 61076-2-101
Standard designationShock, vibration
Standards/specificationsEN 50155

Datasheet - PDF

▲
