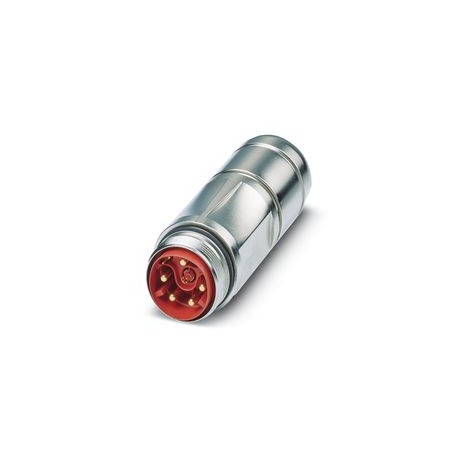

SB-8EP6D8A9L33S 1314987 PHOENIX CONTACT M40, conector plug-in de acoplamento, SB, reta longa, blindado: sim,..
SB-8EP6D8A9L33S
1314987
PHOENIX_CONTACT
M40, conector plug-in de acoplamento, SB, reta longa, blindado: sim, para travamento padrão e SPEEDCON, não. de postes: 6+4+4+PE, sentido de rotação: padrão, tipo de contato: macho, conexão frisada, faixa de diâmetro do cabo: 14 mm ... 20,5 milímetros
M40, Conector de Acoplamento Plug-in, Série: SB, Reta Longa, Blindado: Sim, Para Travamento Padrão & SPEEDCON, Não. de Polos: 6+4+4+PE, Sentido de Rotação: Padrão, Tipo de Conexão de Contato: Macho, Conexão de Crimpagem, Faixa de Diâmetro do Cabo: 14 mm ... 20,5 milímetros
Home > PHOENIX_CONTACT
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados técnicos
anotações
| Geral | Encomende os contatos crimpados separadamente |
| Indicação de Segurança | |
| Notas de segurança | AVISO: Os conectores não devem ser conectados ou desconectados sob carga. O não cumprimento e o uso inadequado podem resultar em danos materiais e danos pessoais. |
| • ATENÇÃO: Servir somente produtos em perfeito estado. Os produtos devem ser verificados regularmente quanto a danos. Remova produtos defeituosos imediatamente. Substitua produtos danificados. Não é possível repará-los. | |
| • ATENÇÃO: somente pessoal qualificado e especializado em engenharia elétrica poderá instalar e utilizar o produto, sempre levando em consideração as seguintes indicações de segurança. O pessoal especializado deve estar familiarizado com os fundamentos da engenharia elétrica. Você deve ser capaz de identificar e evitar perigos. O símbolo correspondente na embalagem indica que é necessário pessoal especializado em engenharia elétrica para a instalação e operação. | |
| • Os produtos são adequados para as áreas de aplicação da construção de equipamentos elétricos, sistemas de controle e sistemas. | |
| • Se os conectores forem utilizados no exterior, devem ser protegidos, em particular, das influências ambientais. | |
| • Produtos prontos não podem ser adulterados ou abertos de forma não autorizada. | |
| • Use apenas conectores de acoplamento que estejam em conformidade com os dados técnicos das normas especificadas (por exemplo, aqueles indicados nos acessórios do produto no site em phoenixcontact.com/products). | |
| • O usuário é responsável por utilizar o produto diretamente em conjunto com produtos de outros fabricantes. | |
| • Com tensões de operação > 50 V CA, as carcaças dos conectores condutores de eletricidade devem ser aterradas | |
| • Ao agrupar vários circuitos elétricos em um cabo e/ou conector, aplicam-se VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 | |
| • Observe os dados técnicos relevantes. Você encontrará os dados: ou no produto ou no rótulo da embalagem ou na documentação fornecida ou no site phoenixcontact.com/products selecionando o produto | |
| • Utilize somente a ferramenta recomendada pela Phoenix Contact | |
| • Observe as instruções de montagem/documentação do Design In na área de download do site do produto em phoenixcontact.com/products. | |
| • Não feche conectores conectados com tampa. Você encontrará o acessório certo na seção de acessórios do artigo, em phoenixcontact.com/products | |
| • Use conectores totalmente conectados e travados. | |
| • Ao assentar o cabo, verifique se a carga de tração aplicada aos conectores não excede os limites estabelecidos nas normas. | |
| • Respeite o raio de curvatura mínimo do cabo. Coloque o cordão sem forçá-lo. | |
| • O conector aquece durante o funcionamento normal. Dependendo das condições ambientais, a superfície do conector também pode aquecer. Neste caso, o usuário será responsável por apor as indicações de aviso (por exemplo, DIN EN ISO 13732-1:2008-12). | |
Propriedades do item
| Tipo de produto | Conector circular (lado do cabo) |
Conectores
| Corpo isolante | |
| Taxa de transmissão de dados | 100 MBit/s |
| Tipo de conexão | Conexão de crimpagem |
| Tipo de comutação de contato | macho |
| aplicação | Híbrido |
| Número de postes | 15 |
| Sentido de rotação | padrão |
| Face do plugue | 6+4+4+PE |
| Diâmetro de contatoContatos de energia | 3,6 mm |
| Seção de fios trançadosContatos de energiaMin. | 2,5 mm² |
| Seção de fios trançadosContatos de energiaMax. | 16 mm² |
| Corrente NominalContatos de energia | 70 A |
| Observação | No caso de seção transversal de conexão máx. |
| Tensão nominal | 630 V CA |
| Dimensionamento de Tensão Transiente | 6 kV |
| Categoria Surge | Iii |
| Grau de poluição | 3 |
| Tensão nominal (II/3) contato de alimentação | 850 V CC |
| Tensão nominal (III/3) contato de alimentação | 630 V CA |
| Diâmetro de contatoSinalizar Contatos | 1 mm |
| Seção de fios trançadosSinalizar ContatosMin. | 0,06 mm² |
| Seção de fios trançadosSinalizar ContatosMax. | 1,5 mm² |
| Corrente nominal por contato de sinal | 8 A |
| Observação | No caso de seção transversal de conexão máx. |
| Dimensionamento de Tensão Transiente | 6 kV |
| Tensão nominal (III/3) contato de aviso | 500 V |
| Contatos de dados de diâmetro de contato | 0,6 milímetros |
| Seção de fios trançados Dados Contatos Min. | 0,08 mm² |
| Seção de Fio Trançado Contatos de Dados Max. | 0,25 mm² |
| Corrente nominal por contato de dados a 25°C | 3.6 A |
| Observação | No caso de seção transversal de conexão máx. |
| Dimensionamento de Tensão Transiente | 1,5 kV |
| Altura de Montagem | 2000 m |
| habitação | |
| Material da concha | Peças Rotativas: Liga de Cobre-Zinco (CuZn), Fundições Prensadas: Zinco (GD-Zn) |
| Tipo de bloqueio | para travamento padrão e SPEEDCON |
| Pg Glândulas de cabo | sem |
| Índice de Proteção (inserido) | IP68/IP69K |
| Tipo de thread | M40 |
| reunião | |
| Diâmetro externo do cabo | 14 milímetros ... 20,5 milímetros |
| Material da junta | FKM |
Condições ambientais e de vida
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -40 °C ... 115 °C |
