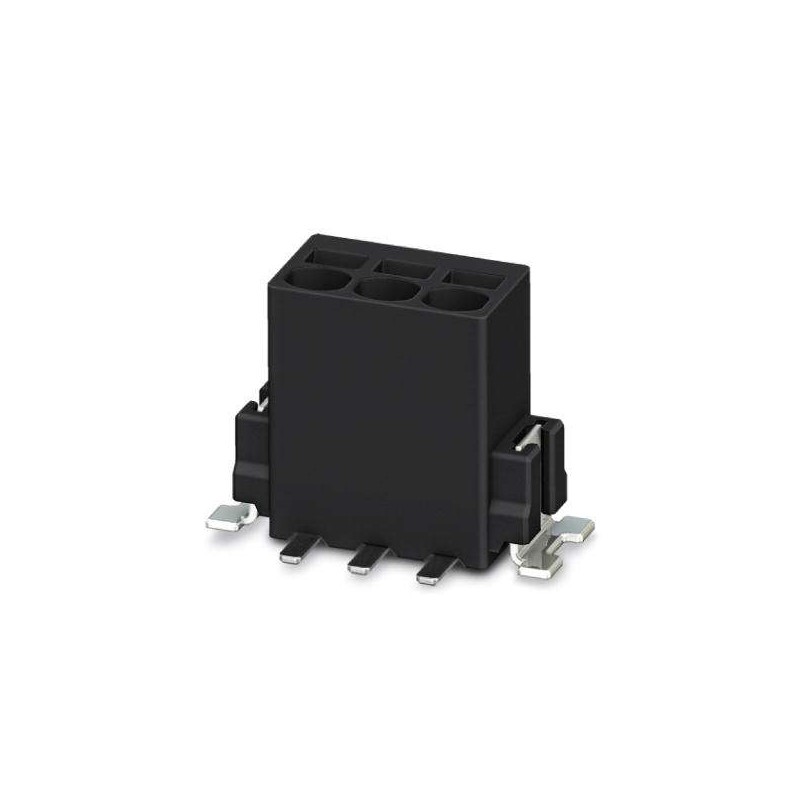

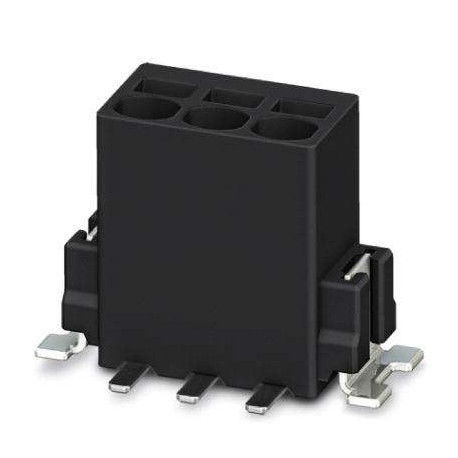

SAMPLE PTSM 0,5/ 7-2,5-V-SMD
1701089
PHOENIX_CONTACT
5
Conjunto de amostra
Conectores > Terminal para circuito impresso
Conectores PCB
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 1701089 |
---|---|
Quantidade de embalagem (VPE) | 5 Unid |
Quantidade mínima de pedido | 5 Unid |
Observação | Produção ligada a pedido (sem retirada) |
GTIN | 4046356515092 |
Peso por unidade (exclusive embalagem) | 2,420 GRM |
Número do imposto alfandegário | 85369010 |
País de origem | DE (Alemanha) |
Designação abreviada | Borne de placa de circuito impresso |
---|---|
Família de produtos | PTSM 0,5/..-V-SMD |
Medida do passo | 2,5 mm |
Número de pólos | 7 |
Tipo de conexão | Conexão push-in por mola |
Tipo de montagem | SMD solda |
Layout de pinos | Geometria linear do pad |
Número de níveis | 1 |
Corrente nominal | 6 A |
---|---|
Tensão de isolamento nominal (III/2) | 160 V |
Tensão de teste (III/2) | 2,5 kV |
Bitola do condutor, fixa | 0,14 mm² ... 0,5 mm² |
---|---|
Bitola do condutor, flexível | 0,2 mm² ... 0,5 mm² (possível até 0,75 mm², com uma tensão nominal de isolamento de 32 V com III/2) |
Bitola do condutor AWG / kcmil | 26 ... 20 |
Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 0,5 mm² |
Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 0,34 mm² |
Comprimento de decapagem | 6 mm |
Observação | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Material de contato | Liga de Cu |
Condições da superfície | galvanizada a quente |
Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (4 - 8 µm Sn) |
Superfície metálica da área de solda (camada de cobertura) | Estanho (4 - 8 µm Sn) |
Material isolante | LCP |
---|---|
Grupo de material isolante | IIIa |
CTI conforme IEC 60112 | 175 |
Classe de inflamabilidade conforme UL 94 | V0 |
Desenho de medidas | |
---|---|
Medidas [ l ] | 7 mm |
Largura [ w ] | 22,6 mm |
Altura [ h ] | 9 mm |
Medida do passo | 2,5 mm |
Altura de construção (altura sem pino de solda) | 9 mm |
Comprimento de pino [P] | 2 mm |
Distância de pinos | 2,5 mm |
Medida a | 15 mm |
Tipo de embalagem | embalado em caixa de cartão |
---|---|
Unidade de embalagem | 5 |
Denominação das unidades de embalagem | unidade |
Tipo de indicação | Indicação sobre a aplicação |
---|---|
Nota | As ajudas para montagem podem, eventualmente, sobressair dos componentes. A disposição das placas de circuito impresso deve ser concebida para uma montagem livre de colisão. |
Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (montagem) | -5 °C ... 100 °C |
Temperatura ambiente (funcionamento) | -40 °C |
Teste de conexão | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
---|---|
Resultado do teste | Aprovado no teste |
Teste de danos e afrouxamento dos condutores | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
Aprovado no teste |
Teste de tração | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
---|---|
Aprovado no teste | |
Bitola do condutor / tipo de condutor / força de tração | 0,14 mm² / rígido / > 7 N |
0,14 mm² / flexível / > 7 N | |
0,2 mm² / rígido / > 10 N | |
0,5 mm² / rígido / > 30 N | |
0,75 mm² / flexível / > 35 N |
Corrente nominal | 6 A |
---|---|
Tensão de isolamento nominal (III/2) | 160 V |
Tensão de teste (III/2) | 2,5 kV |
Grupo de material isolante | IIIa |
---|---|
Tensão | 32 V |
Tensão de isolamento nominal (III/3) | 32 V |
Tensão de isolamento nominal (III/2) | 160 V |
Tensão de isolamento nominal (II/2) | 160 V |
Tensão de teste (III/3) | 2,5 kV |
Tensão de teste (III/2) | 2,5 kV |
Tensão de teste (II/2) | 2,5 kV |
Resistência ao envelhecimento, à umidade, à penetração de matérias sólidas e à entrada nociva de água | Aprovado no teste DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 % |
---|---|
Resultado do teste | Aprovado no teste |
Especificação de teste | DIN EN 60998-1 (VDE 0613-1):2005-03 |
Calor seco | 168 h/100 °C |
Calor úmido | 48 h/30 °C/92 % |
Resultado do teste | Aprovado no teste |
---|---|
Especificação de teste | DIN EN 60998-1 (VDE 0613-1):2005-03 |
Calor seco | 168 h/100 °C |
Calor úmido | 48 h/30 °C/92 % |
China RoHS | Período para uso previsto: ilimitado = EFUP-e |
---|---|
Sem substâncias perigosas acima dos valores limite |
