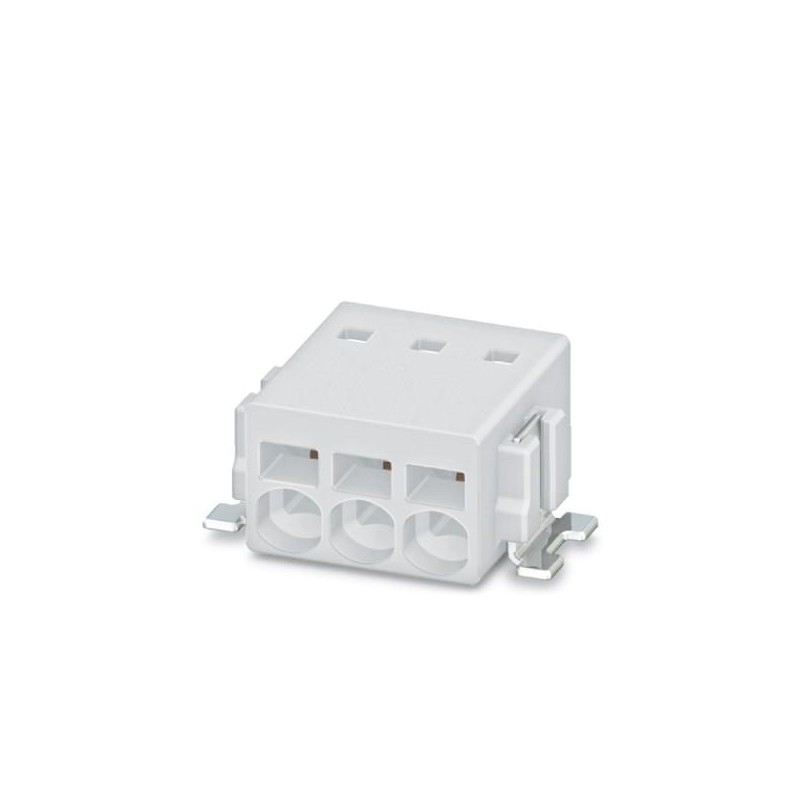

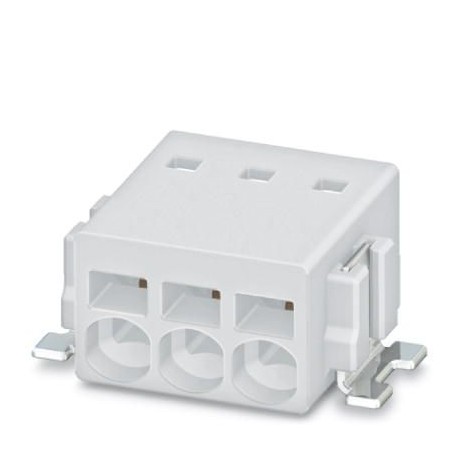

SAMPLE PTSM 0,5/ 3-2,5-H SMDWH 1820932 PHOENIX CONTACT Conjunto de amostra
SAMPLE PTSM 0,5/ 3-2,5-H SMDWH
1820932
PHOENIX_CONTACT
5
Produto sob demanda, sem reembolso.
Conjunto de amostra
Régua de terminais para placa de circuito impresso, corrente nominal: 6 A, tensão nominal (III/2): 160 V, seção nominal: 0,5 mm², número de potenciais: 3, número de linhas: 1, número de pólos por linha: 3, família de artigos: PTSM 0,5/.. -H-SMD WH, passo: 2,5 mm, tipo de conexão: Conexão de mola push-in, montagem: solda SMD, direção de conexão do driver/placa de circuito impresso: 0 °, cor: sinais brancos, arranjo de pinos: arranjo de pinos lineares, comprimento do pino [P]: 2 mm, número de pinos de solda por potencial: 1, tipo de embalagem: caixa. Conjunto de AMOSTRA com 5 itens na alça. Para uso em um processo de soldagem, use o item sem a identificação da AMOSTRA
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1820932 |
|---|---|
| Quantidade de embalagem (VPE) | 5 Unid |
| Quantidade mínima de pedido | 5 Unid |
| GTIN | 4046356787611 |
| Peso por unidade (exclusive embalagem) | 1,400 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | IN (Índia) |
Propriedades do artigo
| Designação abreviada | Borne de placa de circuito impresso |
|---|---|
| Família de produtos | PTSM 0,5/..-H-SMD WH |
| Medida do passo | 2,5 mm |
| Número de pólos | 3 |
| Tipo de conexão | Conexão push-in por mola |
| Tipo de montagem | SMD solda |
| Layout de pinos | Geometria linear do pad |
| Número de níveis | 1 |
| Número de conexões | 3 |
| Quantidade de potenciais | 3 |
Dados característicos elétricos
| Corrente nominal | 6 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 160 V |
| Tensão de teste (III/2) | 2,5 kV |
Capacidade de conexão
| Bitola do condutor, fixa | 0,14 mm² ... 0,5 mm² |
|---|---|
| Bitola do condutor, flexível | 0,2 mm² ... 0,5 mm² (possível até 0,75 mm², com uma tensão nominal de isolamento de 32 V com III/2) |
| Bitola do condutor AWG / kcmil | 26 ... 20 |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 0,5 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 0,34 mm² |
| Pino calibrador a x b / diâmetro | - / 1,2 mm |
| Comprimento de decapagem | 6 mm |
Dados de material - contato
| Observação | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Liga de Cu |
| Condições da superfície | galvanizada a quente |
| Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (4 - 8 µm Sn) |
| Superfície metálica da área de solda (camada de cobertura) | Estanho (4 - 8 µm Sn) |
Dados de material - caixa
| Material isolante | PA GF |
|---|---|
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Dados de medição para o produto
| Desenho de medidas | |
|---|---|
| Medidas [ l ] | 9 mm |
| Largura [ w ] | 12,6 mm |
| Altura [ h ] | 7 mm |
| Medida do passo | 2,5 mm |
| Altura de construção (altura sem pino de solda) | 7 mm |
| Comprimento de pino [P] | 2 mm |
| Distância de pinos | 2,5 mm |
| Medida a | 5 mm |
Indicações sobre a embalagem
| Tipo de embalagem | embalado em caixa de cartão |
|---|---|
| Unidade de embalagem | 5 |
| Denominação das unidades de embalagem | unidade |
Condições ambiente
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamento) | -40 °C (Dependendo da curva de capacidade de condução de corrente/curva de redução de carga) |
Conexão e métodos de ligação
| Teste de conexão | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Resultado do teste | Aprovado no teste |
| Teste de danos e afrouxamento dos condutores | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Aprovado no teste |
Teste de tração
| Teste de tração | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Aprovado no teste | |
| Bitola do condutor / tipo de condutor / força de tração | 0,14 mm² / rígido / > 7 N |
| 0,14 mm² / flexível / > 7 N | |
| 0,2 mm² / rígido / > 10 N | |
| 0,5 mm² / rígido / > 30 N | |
| 0,75 mm² / flexível / > 35 N |
Ensaios elétricos
| Corrente nominal | 6 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 160 V |
| Tensão de teste (III/2) | 2,5 kV |
Espaços de ar e de fuga
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Grupo de material isolante | I |
| Tensão de isolamento nominal (III/3) | 63 V |
| Tensão de isolamento nominal (III/2) | 160 V |
| Tensão de isolamento nominal (II/2) | 320 V |
| Tensão de teste (III/3) | 2,5 kV |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de teste (II/2) | 2,5 kV |
Teste de vibração
| Resistência ao envelhecimento, à umidade, à penetração de matérias sólidas e à entrada nociva de água | Aprovado no teste DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 % |
|---|---|
| Resultado do teste | Aprovado no teste |
| Especificação de teste | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Calor seco | 168 h/100 °C |
| Calor úmido | 48 h/30 °C/92 % |
Resistência ao envelhecimento, à umidade e à penetração de matérias sólidas
| Resultado do teste | Aprovado no teste |
|---|---|
| Especificação de teste | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Calor seco | 168 h/100 °C |
| Calor úmido | 48 h/30 °C/92 % |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
