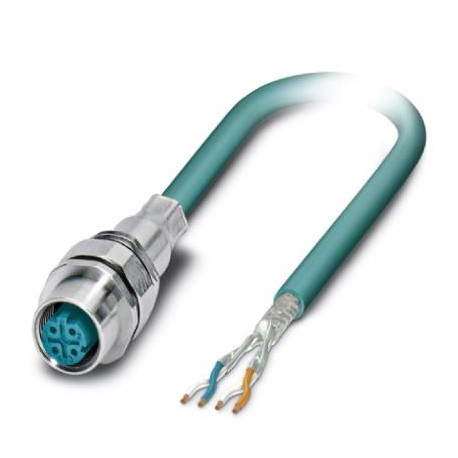

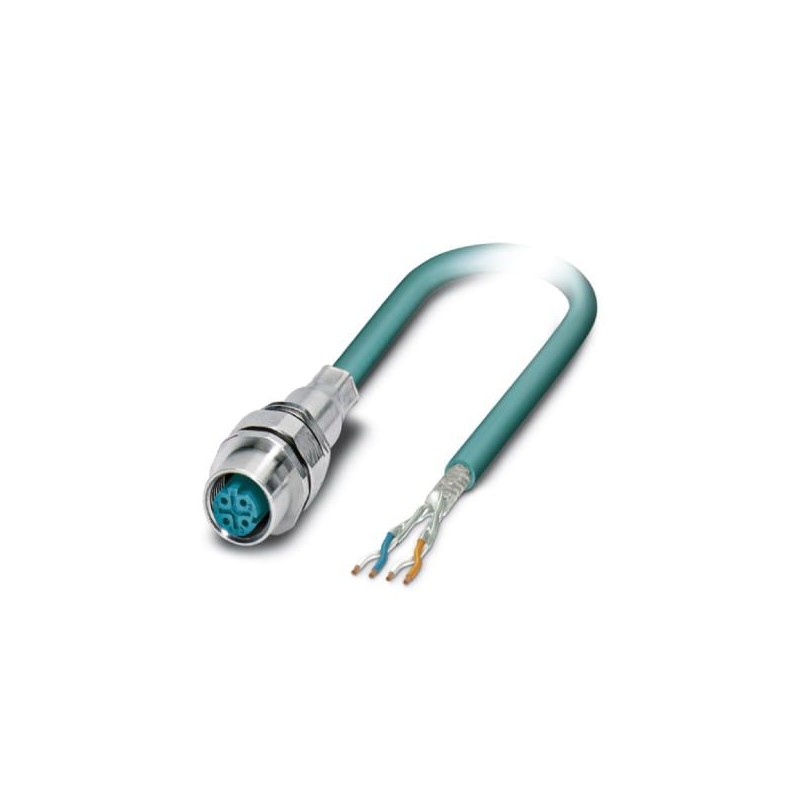

SACCEC-M12FSD-4CON-M16/5,0-931 1528549 PHOENIX CONTACT Conector de montagem Bus
SACCEC-M12FSD-4CON-M16/5,0-931
1528549
PHOENIX_CONTACT
Conector de montagem Bus
Conecte. ficha. para ser apar. parede frontal, CAT5 Ethernet (100 MBit/s), Ethernet, 4 polos, PUR, RAL5021 azul água, blindado, Conexão fêmea, reta, M12, codificação: D, na extremidade livre do cabo, Montagem frontal na parede, comprimento do cabo: 5 m, Ethernet flexível CAT5, 2 pares, Produto alternativo de acordo com RoHS II sem exceção 6c (Pb< 0,1%) Código do item: 1239912
Conectores > Condutor circular, de montagem (com fios)
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1528549 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 182 (PC-2007) |
| GTIN | 4046356023450 |
| Peso por unidade (exclusive embalagem) | 247,000 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 90 °C (Conector/suporte) |
|---|---|
| Grau de proteção | IP67 |
Geral
| Corrente nominal a 40 °C | 4 A (Conector/soquete conforme IEC 61076-2-101, devem ser considerados os dados técnicos do condutor) |
|---|---|
| Tensão nominal | 60 V |
| Número de pólos | 4 |
| Resistência de isolação | ≥ 100 MΩ |
| Codificação | Dados D |
| Indicação de estado | Não |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Tensão de teste | 2500 V |
Material
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Material de contato | CuZn |
| Material superfície de contato | Ni/Au |
| Material suporte do contato | PA 6.6 |
| Material do serrilhado | Latão, niquelado |
| Material de vedação | NBR |
Linha
| Tipo de cabo | PUR ETHERNET 2x2 FLEX |
|---|---|
| Tipo de cabo (código) | 93E |
| Estilo UL AWM | 20963 (80 °C / 30 V) |
| Tipo de sinal/categoria | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Instalação do cabo | 2x2xAWG26/7; SF/UTP |
| Bitola do condutor | 2x 2x 0,14 mm² |
| Linha de sinal AWG | 26 |
| Montagem do condutor linha de sinal | 7x 0,16 mm |
| Diâmetro de condutor inclusive isolação | 0,98 mm |
| Cores de condutor | branco/laranja-laranja, branco/verde-verde |
| Par trançado | 2 condutores para o par |
| Trançado total | 2 pares e 2 núcleos para alma |
| Blindagem | Folha revestida de alumínio, rede de condutores de cobre galvanizados |
| Cobertura visual da blindagem | 70 % |
| Revestimento externo, cor | azul anil RAL 5021 |
| Espessura da parede Revestimento exterior | 1,2 mm |
| Diâmetro externo do cabo D | 6,4 mm ±0,2 mm |
| Raio de flexão mínimo, de posição fixa | 4 x D |
| Raio de flexão mínimo, de posição flexível | 8 x D |
| Resistência à tração GRP | ≤ 80 N |
| Peso do cabo | 42 kg/km |
| Revestimento externo, material | PUR |
| Material isolante do condutor | PE injetado |
| Material de condutor | Cabo de cobre |
| Normas/disposições | Requisitos elétricos EN 50288-2-2 |
| Resistência de isolação | ≥ 500 MΩ*km |
| Resistência de circuito | ≤ 290,00 Ω/km |
| Capacidade do cabo | ca. 45 nF/km (com 1 kHz) |
| Impedância característica | 100 Ω ±5 Ω (com 100 MHz) |
| Atenuação de diafonia próxima (NEXT) | 65,3 dB (com 1 MHz) |
| 56,3 dB (com 4 MHz) | |
| 50,3 dB (com 10 MHz) | |
| 47,2 dB (com 16 MHz) | |
| 45,8 dB (com 20 MHz) | |
| 42,9 dB (com 31,25 MHz) | |
| 38,4 dB (com 62,5 MHz) | |
| 35,3 dB (com 100 MHz) | |
| Atenuação de diafonia próxima com soma de potência (PSNEXT) | 62,3 dB (com 1 MHz) |
| 53,3 dB (com 4 MHz) | |
| 47,3 dB (com 10 MHz) | |
| 44,2 dB (com 16 MHz) | |
| 42,8 dB (com 20 MHz) | |
| 39,9 dB (com 31,25 MHz) | |
| 35,4 dB (com 62,5 MHz) | |
| 32,3 dB (com 100 MHz) | |
| Atenuação | 3,2 dB (com 1 MHz) |
| 6 dB (com 4 MHz) | |
| 9,5 dB (com 10 MHz) | |
| 12,1 dB (com 16 MHz) | |
| 13,6 dB (com 20 MHz) | |
| 17,1 dB (com 31,25 MHz) | |
| 24,8 dB (com 62,5 MHz) | |
| 32 dB (com 100 MHz) | |
| Atenuação do fluxo de retorno (RL) | 23 dB (com 4 MHz) |
| 24,1 dB (com 8 MHz) | |
| 25 dB (com 10 MHz) | |
| 25 dB (com 16 MHz) | |
| 25 dB (com 20 MHz) | |
| 23,6 dB (com 31,25 MHz) | |
| 21,5 dB (com 62,5 MHz) | |
| 20,1 dB (com 100 MHz) | |
| Tempo de processamento de sinal | 5,3 ns/m |
| Resistência de acoplamento | ≤ 100,00 mΩ/m (com 10 MHz) |
| Tensão nominal da linha | ≤ 100 V (Valor de pico, não para fins de corrente elevada) |
| Tensão de teste condutor/condutor | 700 V (50 Hz, 1 min) |
| Tensão de teste condutor/blindagem | 700 V (50 Hz, 1 min) |
| Capacidade de condução de corrente da linha | 2 A (conforme DIN VDE 0891-1) |
| Anti-inflamabilidade | conforme 60332-1-2 |
| conforme UL VW1 | |
| Ausência de halogênio | conforme IEC 60754-1 |
| Resistência ao óleo | conforme EN 60811-2-1 |
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C (Cabo, disposição fixa) |
| -20 °C ... 80 °C (Cabo, disposição móvel) | |
| Temperatura ambiente (instalação) | -20 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Comprimento do cabo (EF000536) | 5 mm |
| Tipo de contato de ligação, lado externo (EF005528) | Nenhum |
| Método de montagem (EF000003) | Montagem frontal |
| Material da caixa protetora (EF001596) | Outro |
| Material da superfície de contato (EF004020) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura ambiente (EF002386) | 85 °C |
| Temperatura de operação (EF002393) | -25 °C |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Com conexão blindada (EF002535) | Sim |
| Rosca aparafusada (EF012303) | M12 |
| Grau de proteção (IP), montado (EF007466) | Outro |
