SACC-M12MS-8QO-0,25-CM VA
1426329
PHOENIX_CONTACT
1

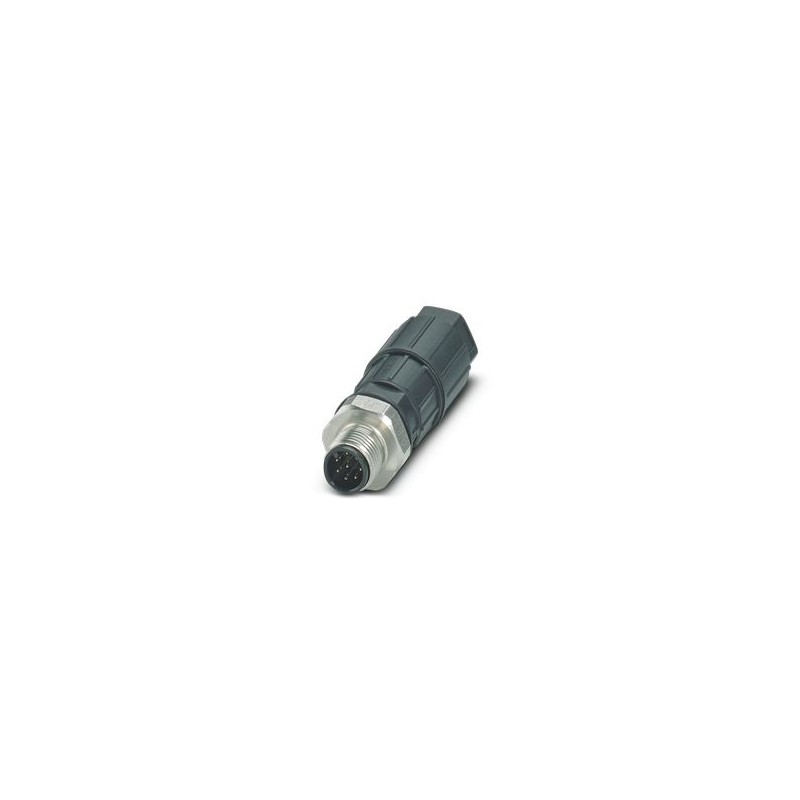

Conector, Universal, 8 polos, conector macho reto M12, codificado A, conexão offset. Isolação, material de amortecimento: aço inoxidável 1.4404, diâmetro externo do cabo 3 mm ... 7 milímetros
Cabos, conectores e caixas QUICKON
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Geral | IMPORTANTE:Ao colocar cabos, respeite os raios de flexão permitidos, pois forças de flexão excessivas podem prejudicar o índice de proteção. Alivie as cargas mecânicas a montante do conector (por exemplo, através de cabos de ligação). |
Tipo de conexão | Conexão de rolagem. Isolamento |
Tipo de produto | Conector circular (lado do cabo) |
Tipo de sensor | universal |
Número de postes | 8 |
Número de tomadas de cabo | 1 |
Blindado | Não |
Codificação | Para |
Tomada por cabo | reto |
Propriedades de isolamento | |
Categoria de supervoltagem | Iii |
Grau de poluição | 3 |
Esquema de dimensão | |
longitude | 60 mm |
Largura entre faces - porca união | 16 mm |
Largura entre faces - Locknut | 15 mm |
Dimensões Externas | |
Diâmetro externo | 3 milímetros ... 7 milímetros |
Classe de inflamabilidade de acordo com UL 94 | V0 |
Material da junta | FKM |
Material do corpo de aderência | PA-GF |
Material de contato | CuSn |
Material: Superfície de contato | Ni/AU |
Entre em contato com o material de suporte | AP 6,6 |
Material de conexão do parafuso | Aço inox 1.4404 |
Isolamento de condutores | PVC / PE / PP / Borracha |
Conectando condutores | |
Tipo de conexão | Conexão de rolagem. Isolamento |
Seção de Conexão | 0,14 mm² ... 0,25 mm² (flexível) |
Seção de conexão AWG | 26 ... 24 (flexível) |
Torque de aperto | 0,4 Nm (m12 de amortecimento) |
4 Nm (porca de aperto) | |
Atribuindo conexões | |
Contato | Cor (Denominação do Sinal) | Contato (opcional) | 1 = WH |
2 = BN | |
3 = GN | |
4 = SIM | |
5 = GY | |
6 = PK | |
7 = UB | |
8 = DR |
Dimensionamento de Tensão Transiente | 0,8 kV |
Resistência ao isolamento | ≥ 100 MΩ |
Tensão nominal Un | 30 V CA |
30 V CC | |
Corrente nominal In | 2 A |
Dados mecânicos | |
Ciclos de plugue | ≥ 100 |
Conexão 1 | |
Construção do cabeçalho | Conector masculino |
Saída do cabo de conector | reto |
Tipo de thread de cabeçalho | M12 |
Codificação | Para |
Tipo/Categoria de Sinal | universal |
Condições ambientais | |
Índice de proteção | IP65 |
Temperatura Ambiente (Serviço) | -40 °C ... 85°C (masculino/feminino) |
Temperatura Ambiente (Montagem) | -5 °C ... 50 °C |
Denominação da norma | Conector de plug-in M12 |
Regras/Disposições | de acordo com IEC 61076-2-101 |
