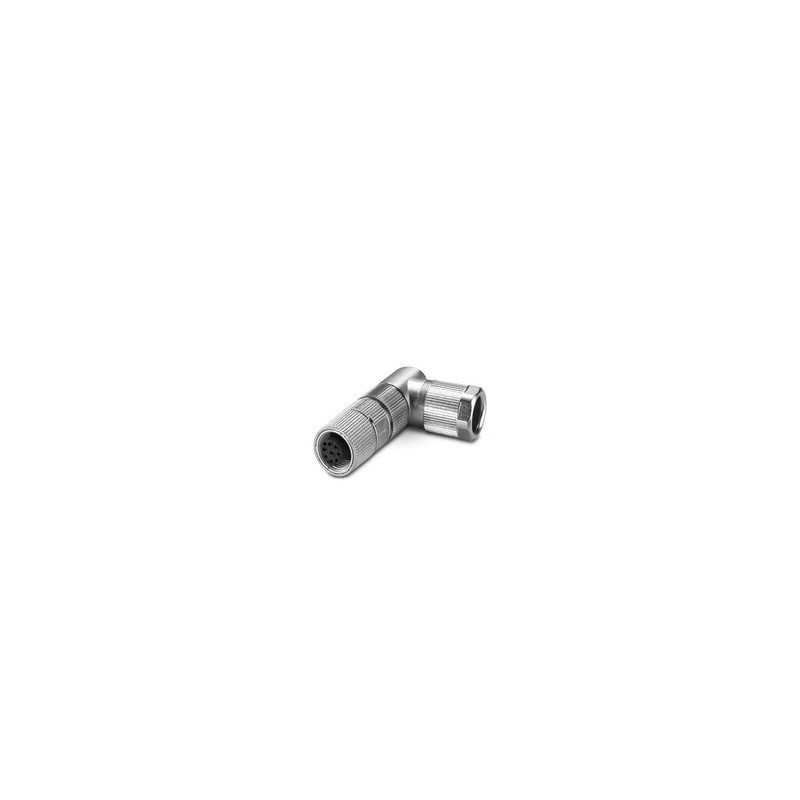

SACC-M12FR-8CT-CM SH 1319943 PHOENIX CONTACT Conector, Universal, 8 polos, blindado, M12 conexão angulada fê..
SACC-M12FR-8CT-CM SH
1319943
PHOENIX_CONTACT
Conector, Universal, 8 polos, blindado, M12 conexão angulada fêmea, codificação: A, Conexão de crimpagem, material de amortecimento: Ferro fundido de zinco, niquelado, diâmetro externo do cabo 4,5 mm ... 7,5 mm, sem contatos frisados
Conector, Universal, 8 polos, blindado, M12 conexão angulada fêmea, A-coded, Conexão frisada, material de amassamento: Zinco fundido em ferro, niquelado, cabo de diâmetro externo 4,5 mm ... 7,5 mm, sem contatos frisados
Conectores > Conector redondo, montagem em campo (conector industrial)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Geral | IMPORTANTE:Ao colocar cabos, respeite os raios de flexão permitidos, pois forças de flexão excessivas podem prejudicar o índice de proteção. Alivie as cargas mecânicas a montante do conector (por exemplo, através de cabos de ligação). |
| Instruções de instalação | Os contatos podem ser clicados e desativados sem uma ferramenta |
| Tipo de conexão | Conexão de crimpagem |
| Tipo de produto | Conector circular (lado do cabo) |
| Tipo de sensor | universal |
| Número de postes | 8 |
| Número de tomadas de cabo | 1 |
| Blindado | sim |
| Codificação | Para |
| Tomada por cabo | Camadas |
| Propriedades de isolamento | |
| Categoria de supervoltagem | Ii |
| Grau de poluição | 3 |
| Esquema de dimensão |  |
| longitude | 51 milímetros |
| Largura entre faces - porca união | 15 mm |
| Largura entre faces - Locknut | 14 mm |
| Dimensões Externas | |
| Diâmetro externo | 4,5 milímetros ... 7,5 milímetros |
| habitação | |
| Diâmetro da caixa | 16 mm |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Material da junta | FKM |
| Material do corpo de aderência | Ferro fundido de zinco, niquelado |
| Material de conexão do parafuso | Ferro fundido de zinco, niquelado |
| Conectando condutores | |
| Tipo de conexão | Conexão de crimpagem |
| Seção de Conexão | 0,14 mm² ... 0,34 mm² (flexível) |
| Seção de conexão AWG | 26 ... 22 (flexível) |
| Comprimento a ser desisolado do condutor individual | 4 milímetros +0,5 milímetros |
| Torque de aperto | 0,4 Nm (m12 de amortecimento) |
| 1,5 Nm (Plug insert com caixa aérea parafusada até o fim) | |
| 4 Nm (Porca de fixação com bucha de acoplamento) | |
| Dimensionamento de Tensão Transiente | 0,8 kV |
| Resistência ao isolamento | ≥ 100 MΩ |
| Tensão nominal Un | 30 V CA |
| 30 V CC | |
| Corrente nominal In | 2 A |
| Dados mecânicos | |
| Ciclos de plugue | ≥ 100 |
| Conexão 1 | |
| Construção do cabeçalho | Conexão Feminina |
| Saída do cabo de conector | Camadas |
| Tipo de thread de cabeçalho | M12 |
| Codificação | Para |
| Tipo/Categoria de Sinal | universal |
| Comprimento de decapagem de condutores individuais | 4 milímetros +0,5 milímetros |
| Condições ambientais | |
| Índice de proteção | IP65 |
| Temperatura Ambiente (Serviço) | -40 °C ... 85°C (masculino/feminino) |
| Denominação da norma | Conector de plug-in M12 |
| Regras/Disposições | CEI 61076-2-101 |
| Denominação da norma | Choques, vibrações |
| Regras/Disposições | EN 50155:2001 |
| Característica | Valor |
|---|---|
| Tipo de contacto (EF001587) | Outro |
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Número de contatos de controlo (EF012217) | 8 |
| Para diâmetro externo do cabo (EF009475) | 4.5 mm |
| Tipo de invólucro (EF006980) | Em ângulo |
| Corrente nominal especificada In (EF008250) | 2 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 30 V |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | II |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão por cravação |
| Material da superfície de contato (EF004020) | Outro |
| Material da caixa protetora (EF001596) | Outro |
| Revestimento da estrutura (EF001601) | Outro |
| Material do anel roscado (EF012304) | Outro |
| Tipo de fecho (EF000208) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Grau de proteção (IP), montado (EF007466) | IP65 |
| Min. número de ciclos de inserção (EF012212) | 100 |
| Blindado (EF000881) | Sim |
| Com indicação de estado (EF001602) | Não |
