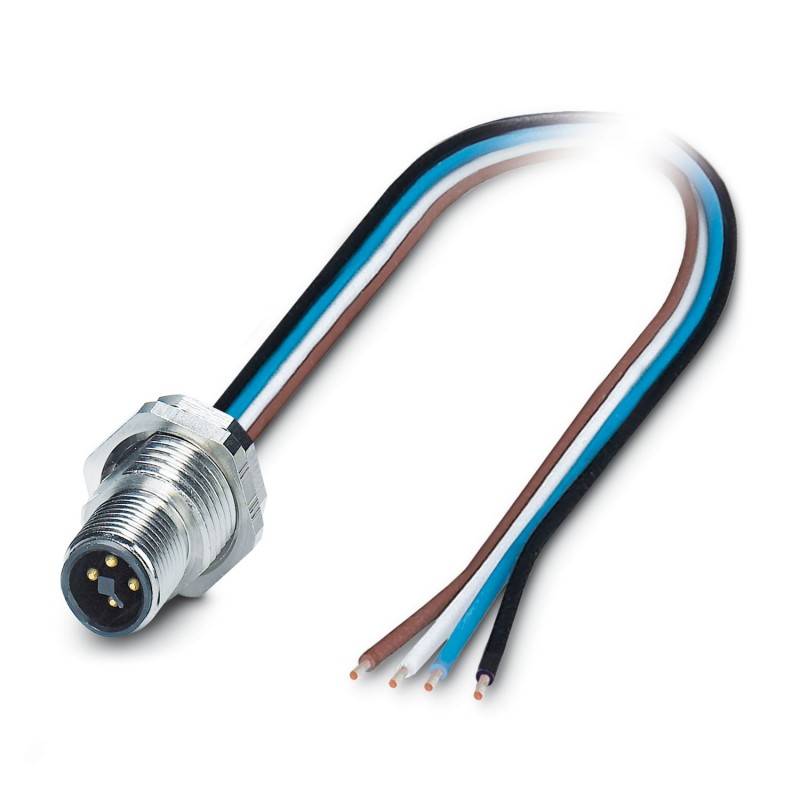

SACC-DSI-M12MST-4CON-M16/1,0 1037080 PHOENIX CONTACT Flush-tipo de conector, de Energia, de 4 posições, Plug.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SACC-DSI-M12MST-4CON-M16/1,0 1037080 PHOENIX CONTACT Flush-tipo de conector, de Energia, de 4 posições, Plug..

SACC-DSI-M12MST-4CON-M16/1,0

1037080

PHOENIX_CONTACT

50

Flush-tipo de conector, de Energia, de 4 posições, Plugue M12, T energia, montagem na parte Traseira, M16 x 1,5, fios Individuais, comprimento do cabo: 1 m, 1,31 mm2, UL/cUL encalhado gancho fio de

Conecte. ficha. para ser apar. poster de parede., Alimentação, 4 polos, Conector macho, M12, codificação: T, extremidade livre do cabo, Montagem traseira, M16 x 1,5, Fios de fio simples, comprimento do cabo: 1 m, 1,31 mm², Fio trançado de comutação UL/cUL, Produto alternativo de acordo com RoHS II sem exceção 6c (Pb< 0,1%) código do item: 1238144

Device connector rear mounting, Power, 4-position, Pin, M12, coding: T, on free cable end, Rear mounting, M16 x 1.5, Individual wires, cable length: 1 m, 1.31 mm2, UL/cUL stranded hook-up wire, Alternative product in accordance with RoHS II without Exemption 6c (Pb < 0.1 %) item no.: 1238144

Mais detalhes


Sensores > Base de ligação para sensores e atuadores

Conexão de dispositivos de campo

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Notes
Notes on operationThe electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration.
Order information:Lock nut is included in the scope of delivery
Mounting
Mounting typeRear mounting
Assembly noteWith flat nut
Product properties
Product typeCircular connectors (device side)
Sensor typePower
Number of positions4
No. of cable outlets1
Shieldedno
CodingT
Thread typeM12
Data management status
Article revision05
Insulation characteristics
Overvoltage categoryIII
Degree of pollution3
Material specifications
Flammability rating according to UL 94V0
Seal materialFKM
Contact materialCuZn
Contact surface materialAu
Contact carrier materialPA
Material for screw connectionCuZn alloy, nickel-plated
Conductor materialBare Cu litz wires
Electrical properties
Rated surge voltage1.5 kV
1.5 kV AC/DC
Contact resistance≤ 3 mΩ
Insulation resistance≥ 100 MΩ
Nominal voltage UN63 V
Nominal current IN12 A
Test voltage1.5 kV
Connection data
Conductor connection
Connection methodIndividual wires
Contact connection typePin
Conductor cross section1.31 mm²
Tightening torqueM12 connector
Mechanical properties
Mechanical data
Insertion/withdrawal cycles> 100
Connector
Connection 1
Head designPin
Head thread typeM12
CodingT
Connection 2
Head designfree cable end
Cable/line
Cable length1 m
Cable typeUL/cUL stranded hook-up wire
Signal type/categoryPower
Wire diameter incl. insulation2 mm
Single wire, colorblack, brown, blue, white
Cable cross section1.31 mm²
Conductor materialBare Cu litz wires
AWG signal line16
Material wire insulationmPPE
Halogen-freeyes
Flame resistancein acc. to UL 1581 VW1
Ambient temperature (operation)-40 °C ... 105 °C (cable, fixed installation)
-20 °C ... 105 °C (Cable, flexible installation)
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP67
IP65/IP67
Ambient temperature (operation)-25 °C ... 85 °C (Plug / socket)
-20 °C ... 105 °C (Cable, flexible installation)
-40 °C ... 105 °C (cable, fixed installation)
Standards and regulations
Flame resistancein acc. to UL 1581 VW1
M12
Standard designationM12 connector
Standards/specificationsIEC 61076-2-111
NoteIn line with
