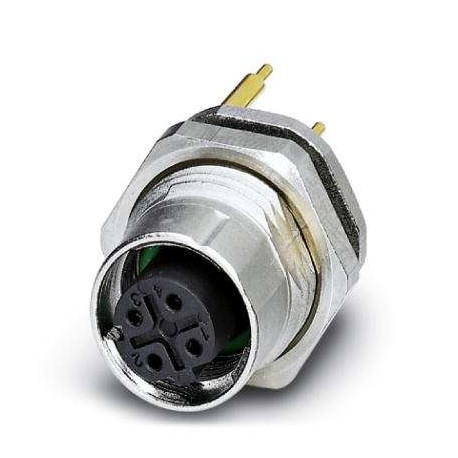

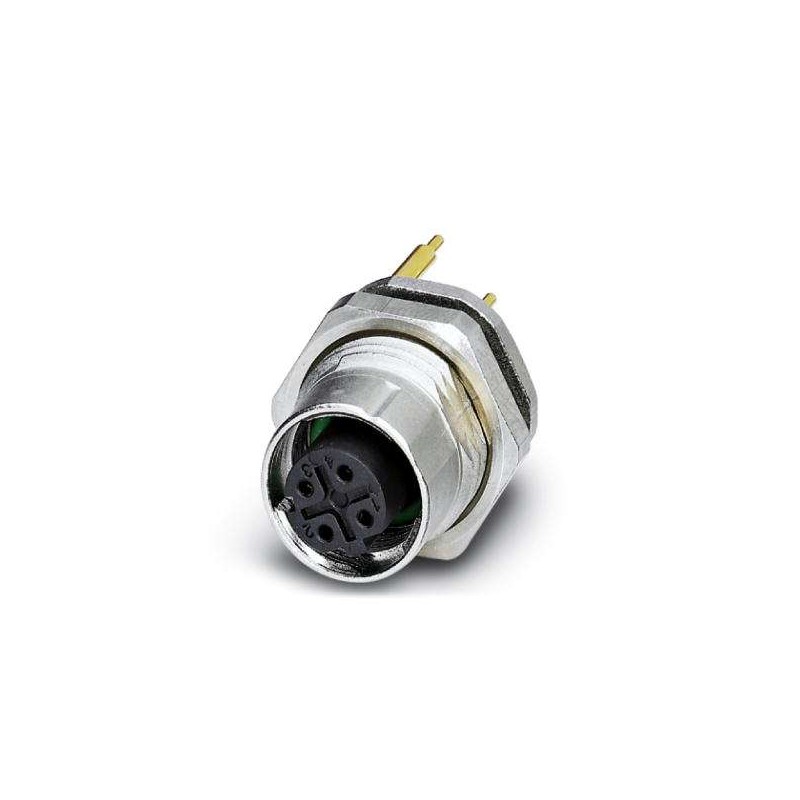

SACC-DSI-FSD-4P-L180/12 FD SH 1402014 PHOENIX CONTACT Conector de montagem Bus
SACC-DSI-FSD-4P-L180/12 FD SH
1402014
PHOENIX_CONTACT
100
Produto sob demanda, sem reembolso.
Conector de montagem Bus
Conecte. ficha. para ser apar. poster de parede., Universal, 4 polos, blindado, Conexão fêmea, reto, M12-SPEEDCON, codificação: D, Montagem traseira, Pinos de solda, Produto alternativo de acordo com RoHS II sem exceção 6c (Pb< 0.1%) código do item: 1238669
Conectores > Condutor circular, de montagem (circuito impresso)
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1402014 |
|---|---|
| Quantidade de embalagem (VPE) | 20 Unid |
| Quantidade mínima de pedido | 100 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356579742 |
| Peso por unidade (exclusive embalagem) | 13,965 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 85 °C (Conector/suporte) |
|---|---|
| -40 °C ... 85 °C (sem acionamento mecânico) | |
| Grau de proteção | IP67 |
Geral
| Nota | Os dados elétricos e mecânicos indicados pressupõem um par de conectores corretamente bloqueados e montados. No caso de o conector estar desbloqueado e existir o perigo de impurezas, ele deve ser fechado com uma tampa de proteção >IP54. Também devem ser consideradas as influências por fios, cabos ou a montagem de placas de circuito impresso. |
|---|---|
| Corrente nominal a 40 °C | 4 A |
| Tensão nominal | 250 V |
| Tensão de choque de dimensionamento | 2,5 kV |
| Número de pólos | 4 |
| Codificação | Dados D |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Tipo de sinal/categoria | Universal |
| Indicação de estado | Não |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Tipo de conexão | Pinos de solda |
| Ciclos de encaixe | > 100 |
| Torque de aperto | 3 Nm ... 4 Nm (Do lado da instalação) |
Material
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Material de contato | CuZn |
| Material superfície de contato | Au |
| Material suporte do contato | PA 6.6 |
| Material do serrilhado | Fundição de zinco sob pressão, niquelado |
| Material de vedação | NBR |
Linha
| Normas/disposições | Conector de encaixe M12 IEC 61076-2-101 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C (Cabo, disposição fixa) |
| -25 °C ... 85 °C (Cabo, disposição móvel) |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Tipo de contato de ligação, lado externo (EF005528) | Fêmea (jack) |
| Método de montagem (EF000003) | Montagem atrás da parede |
| Rosca aparafusada (EF012303) | M12 |
| Com conexão blindada (EF002535) | Sim |
| Número de polos (EF001391) | 4 |
| Número de contatos de controlo (EF012217) | 4 |
| Com ligação PE (EF005600) | Não |
| Revestimento da estrutura (EF001601) | Niquelado |
| Material da superfície de contato (EF004020) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Min. número de ciclos de inserção (EF012212) | 100 |
| Grau de proteção (IP), montado (EF007466) | IP65/IP67 |
| Temperatura ambiente (EF002386) | 85 °C |
| Temperatura de operação (EF002393) | -25 °C |
| Corrente nominal especificada In (EF008250) | 4 A |
| Com rosca (EF003723) | Sim |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 68 Mbytes |
|
