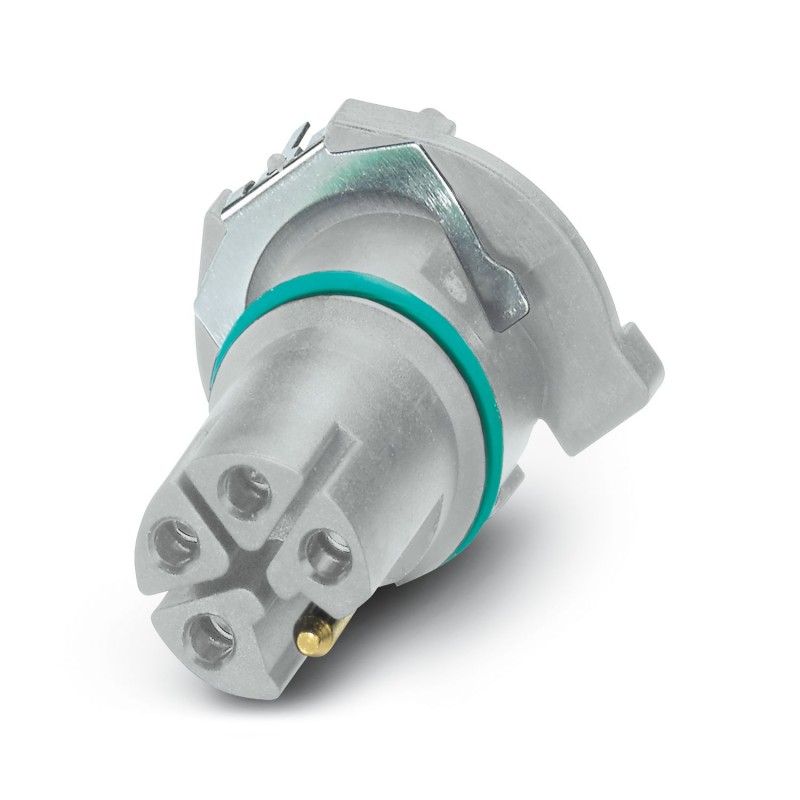

SACC-CI-M12FSL-4FE-L180 THR SH GR T 1425598 PHOENIX CONTACT Flush-tipo de conector
1425598
SACC-CI-M12FSL-4FE-L180 THR SH GR T
PHOENIX_CONTACT
60
Flush-tipo de conector
Incorp. conector plug-in de montagem, Potência, 5 polos, conexão feminina, reta, L - Potência, montagem da placa de circuito impresso, conexão de soldagem THR
Contact carrier, Power, 5-position, Socket, straight, M12, coding: L, PCB mounting, THR solder connection
Conectores > Inserção de contato para conectores circulares
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Notes on operation | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Notes on operation | FE not connected to metal parts that can be touched, no protective function |
| Product type | Contact insert |
| Application | Power |
| Sensor type | Power |
| Number of positions | 5 |
| Seal present | yes |
| Shielded | yes |
| Coding | L |
| Thread type | M12 |
| Data management status | |
| Article revision | 05 |
| Insulation characteristics | |
| Overvoltage category | III |
| Degree of pollution | 3 |
| Rated surge voltage | 1.5 kV |
| Nominal voltage UN | 63 V |
| Nominal current IN | 16 A |
| Connection method | THR solder connection |
| Signal type/category | Power |
| Flammability rating according to UL 94 | V0 |
| Seal material | FKM |
| Contact material | CuZn |
| Contact surface material | Au |
| Contact carrier material | PA 4T |
| Connection 1 | |
| Head design | Socket |
| Head cable outlet | straight |
| Head thread type | M12 |
| Coding | L |
| Signal type/category | Power |
| Mechanical data | |
| Insertion/withdrawal cycles | > 100 |
| Ambient conditions | |
| Degree of protection (when plugged in) | IP67 (correctly plugged in and locked) |
| Degree of protection | IP67 (correctly plugged in and locked) |
| IP67, when plugged in | |
| Ambient temperature (operation) | -25 °C ... 105 °C |
| -40 °C ... 105 °C (without mechanical actuation) | |
| M12 | |
| Standard designation | M12 connector |
| Standards/specifications | IEC 61076-2-111 |
| Note | In line with |
| Mounting type | PCB mounting |
| Type of packaging | Tray |
| Delivery state | with assembly pad |
| Característica | Valor |
|---|---|
| Número de contatos de controlo (EF012217) | 5 |
| Número de polos (EF001391) | 5 |
| Corrente nominal especificada In (EF008250) | 16 A |
| Temperatura ambiente (EF002386) | 105 °C |
| Material da superfície de contato (EF004020) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Min. número de ciclos de inserção (EF012212) | 100 |
