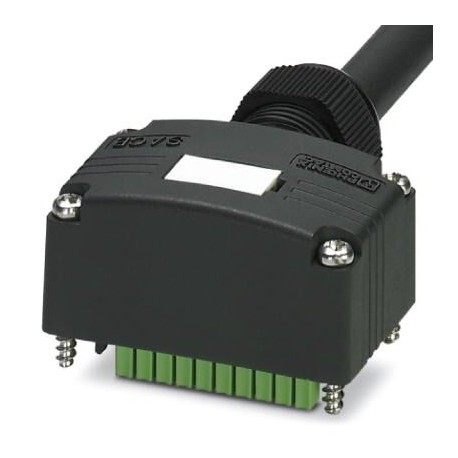

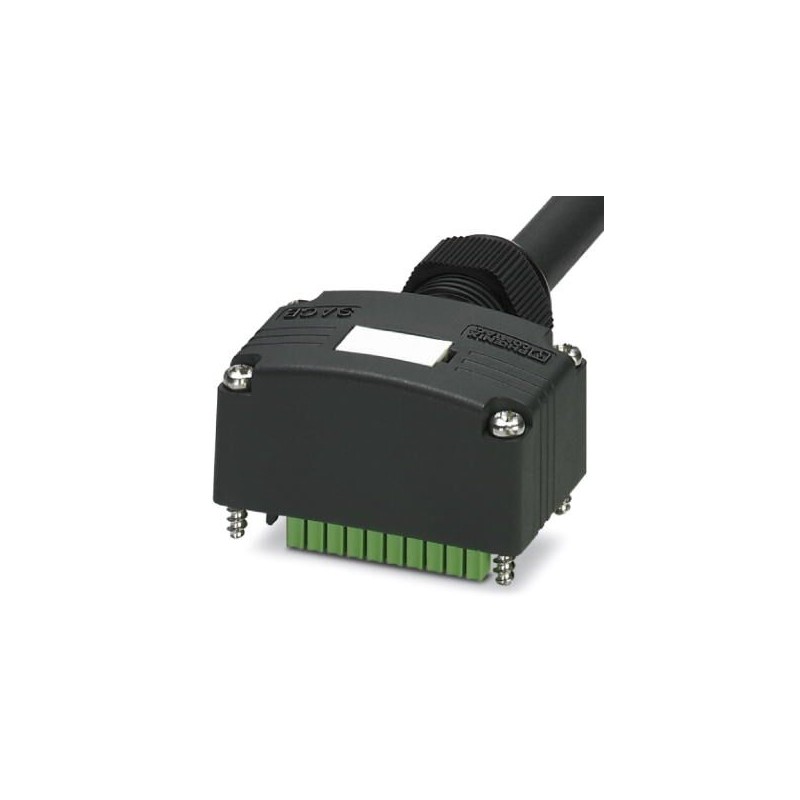

SACB-C-H180-4/ 8-25,0PUR SCO P 1143069 PHOENIX CONTACT Conector do capô aplicação: Sensor/atuador caixa, núm..
SACB-C-H180-4/ 8-25,0PUR SCO P
1143069
PHOENIX_CONTACT
25
Produto sob demanda, sem reembolso.
Conector do capô aplicação: Sensor/atuador caixa, número de slots: 4, atribuição do slot: Duplo, exibição de status: Não; mestre conexão do cabo: Pluggable conexão a parafuso de 180°, PUR/PVC, comprimento do cabo: 25 m, blindagem: nenhuma
Tampa de conexão, aplicação: caixa de sensores/atuadores, número de estações plug-in: 4, ocupação de estações plug-in: Dupla, indicação de status: Não; Conexão do cabo principal: conexão roscada plug-in de 180°, PUR/PVC, comprimento do cabo: 25 m, blindagem: não
Connector hood, application: Sensor/actuator box, number of slots: 4, slot assignment: Double, status display: No; master cable connection: Pluggable screw connection 180°, PUR/PVC, cable length: 25 m, shielding: no
Sensores > Distribuidor de sensor passivo / atuador (com fios)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | 1143069 |
|---|---|
| Quantidade de embalagem | 1 |
| GTIN (EAN) | 4063151130329 |
| Número do imposto alfandegário | 85444290 |
General
| Rated voltage | 120 V AC |
|---|---|
| 120 V DC | |
| Current carrying capacity per I/O signal | 2 A |
| Current carrying capacity per slot | 4 A |
| Total rated current | 10 A |
| Number of slots | 4 |
| Note | NOTE: Observe the permissible bending radii when laying conductors, since the degree of protection may be put in jeopardy if the bending forces are too high. Alleviate mechanical loads upstream of the connector, e.g. by using cable ties. |
Ambient conditions
| Degree of protection | IP65 |
|---|---|
| IP67 | |
| Ambient temperature (operation) | -25 °C ... 80 °C |
Master cable connection data
| Connection method | Pluggable screw connection |
|---|---|
| Length of cable | 25 m |
Insulation material
| Housing material | PBT |
|---|---|
| Material of contact, master cable side | CU alloy |
| Material of contact surface, master cable side | Sn |
| Material of the contact carrier on the master cable side | PA |
| Sealing material | NBR |
Cable
| Cable type | PUR/PVC black |
|---|---|
| Cable type (abbreviation) | PUR |
| Cable abbreviation | LiYY11Y-HF |
| UL AWM style | 20549 |
| Conductor cross section | 8x 0.5 mm² (Signal line) |
| 3x 1 mm² (power line) | |
| AWG signal line | 20 |
| AWG power supply | 17 |
| Conductor structure signal line | 28x 0.15 mm |
| Conductor structure, voltage supply | 56x 0.15 mm |
| Core diameter including insulation | 1.5 mm ±0.1 mm (Signal line) |
| 2.1 mm ±0.1 mm (power line) | |
| Wire colors | brown, blue, green/yellow, white, green, yellow, gray, gray/pink, red/blue, white/green, brown/green |
| Overall twist | Wires twisted in layers |
| External sheath, color | black RAL 9005 |
| Inner sheath thickness | ≥ 0.15 mm |
| Outer sheath thickness | ≥ 0.38 mm |
| External cable diameter D | 8.7 mm ±0.2 mm |
| Minimum bending radius, fixed installation | 7.5 x D |
| Minimum bending radius, flexible installation | 10 x D |
| Number of bending cycles | 1500000 |
| Bending radius | 87 mm |
| Traversing path | 2 m |
| Traversing rate | 2 m/s |
| Cable weight | 122 kg/km |
| Outer sheath, material | PUR |
| Material, inner sheath | PVC |
| Material conductor insulation | PVC |
| Conductor material | Bare Cu litz wires |
| Nominal voltage, cable | 300 V |
| Test voltage, cable | 2000 V |
| Special properties | Silicone-free |
| Flame resistance | DIN EN 50265 |
| Resistance to oil | according to VDE 0472 Part 803 |
| Other resistance | Highly resistant to acids, alkaline solutions and solvents |
| Ambient temperature (operation) | -40 °C ... 90 °C (cable, fixed installation) |
| -5 °C ... 80 °C (cable, flexible installation) |
| Característica | Valor |
|---|---|
| Comprimento do cabo pré-montado (EF007300) | 25 m |
| Comprimento do cabo configurável (EF007301) | Não |
| Número de slots de sensor/atuador (EF006939) | 4 |
| Número de canais por slot do conector (EF006885) | 2 |
| Tipo de ramificações para cabos sensor/atuador (EF006972) | M12 |
| Número de slots de sensor/atuador de polos (EF007402) | 0 |
| Tensão especificada de funcionamento (EF000228) | 120 V |
| Tensão de funcionamento (intervalo) (EF003983) | 120 V |
| Capacidade de transmissão de corrente max. Por tomada (EF004038) | 2 A |
| Corrente máxima total (EF004039) | 10 A |
| Material da superfície de contato (EF004020) | Outro |
| Material do corpo isolante (EF007543) | Outro |
| Com indicação LED (EF005950) | Não |
| Com separação potencial (EF003272) | Não |
| Conexão para sensores NPN (EF006817) | Não |
| Adaptação às correntes de transmissão da versão de cabo fixo (EF007461) | Não |
| Cor da caixa (EF000136) | Outro |
| Temperatura de operação (EF002393) | -25 °C |
| Grau de proteção (IP) (EF005474) | IP65 |
| Categoria de segurança contra explosão de gás (EF003997) | Outro |
| Categoria de segurança contra explosão para poeira (EF003998) | Outro |
| Largura (EF000008) | 54 mm |
| Altura (EF000040) | 25 mm |
| Profundidade (EF000049) | 34 mm |
