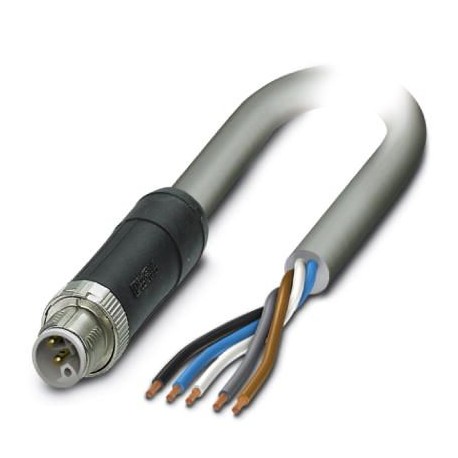

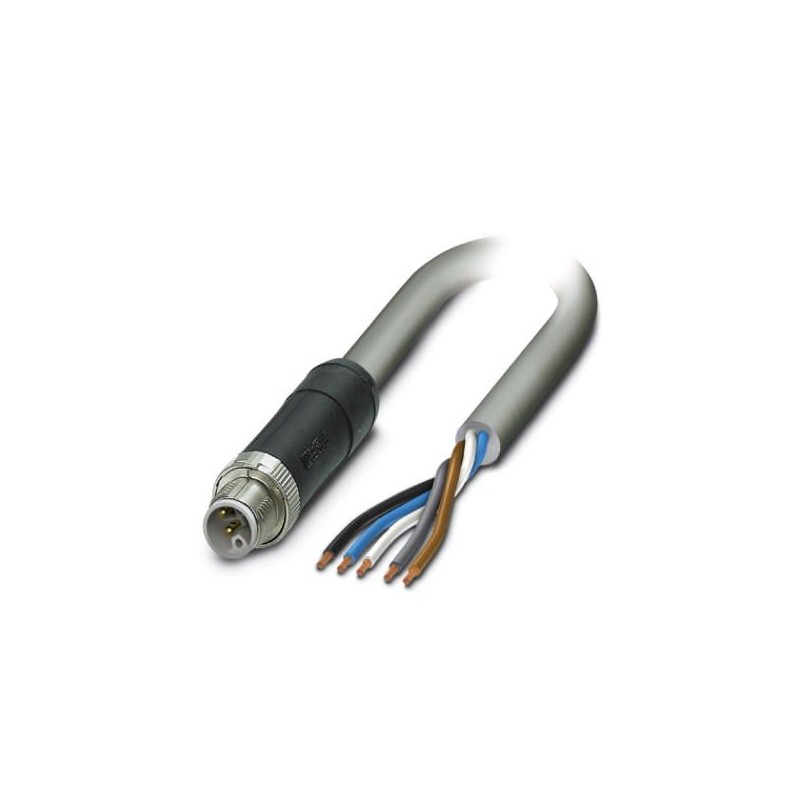

SAC-5P-M12MSL/10,0-290 FE 1424596 PHOENIX CONTACT Cabo de alimentação
SAC-5P-M12MSL/10,0-290 FE
1424596
PHOENIX_CONTACT
Cabo de alimentação
Cabo de alimentação, 5 polos sem halogênio, conector reto M12, codificação: L, para extremidade livre do cabo, comprimento do cabo: 10 m, para corrente contínua de até 12 A/63 V
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quatrocentos e vinte e quatro mil quinhentos e noventa e seis |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| Página de catálogo | Página 298 (C-2-2017) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões trezentos e setenta e cinco mil duzentos e doze |
| Peso por Peça (excluindo embalagem) | 1,271.640 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | PL (Polónia) |
Condições ambientais
| Temperatura ambiente (operação) | -25 °C ... 85 °C (Plug / tomada) |
|---|---|
| Grau de proteção | IP65 |
| IP67 | |
| IP68 |
Geral
| Corrente nominal a 40°C | 12 |
|---|---|
| Tensão nominal | 63 V DC |
| Número de posições | Cinco |
| Cor da área de alça | preto |
| Resistência de isolamento | ≥ 100 MΩ |
| Codificação | L - Potência |
| Normas/regulamentos | M12 conector IEC 61076-2-111 |
| Exibição de Status | Nenhum |
| O circuito de protecção/componente | unwired |
| Categoria de sobretensão | III |
| Grau de poluição | Três |
| Inserção/retirada de ciclos de | ≥ 100 |
| Torque | 0,4 Nm (conector M12) |
Material
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
|---|---|
| Material de contato | CuSn |
| Superfície de contato do material | Ni/Au |
| Contato com material de suporte | PA |
| Material de aderência do corpo | PA |
| Material, roscas | Zinco fundido, niquelado |
Normas e Regulamentos
| Designação padrão | Conector M12 |
|---|---|
| Normas/regulamentos | IEC 61076-2-111 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Cabo
| Tipo do cabo | PUR halogênio-livre cinza |
|---|---|
| Tipo de cabo (abreviatura) | Duzentos e noventa |
| UL AWM estilo | 20233 / 10493 (80°C/300 V) |
| Condutor de seção transversal | 4x de 1,5 mm2 |
| AWG fornecimento de energia | Dezesseis |
| Condutor de estrutura, a alimentação de tensão | 78x 0,15 mm |
| Diâmetro de núcleo, incluindo isolamento | 2.35 mm ±0,05 mm |
| A espessura de isolamento | ≥ 0,25 mm |
| Cor dos fios | Marrom, branco, azul, preto, cinzento |
| Bainha externa, cor | cinzento RAL 7001 |
| A bainha exterior de espessura | aprox. 1.3 mm |
| Cabo externo diâmetro D | 9.1 mm ±0,25 mm |
| Raio de curvatura mínimo, de uma instalação fixa | 5 x D |
| Raio de curvatura mínimo, uma instalação flexível | 10 x D |
| Número de ciclos de flexão | Quatro milhões de |
| Raio de curvatura mínimo, arraste aplicações na cadeia | 10 x D |
| Atravessando o caminho | 10 m |
| Atravessando taxa de | 3 m/s |
| Aceleração | 10 m/s2 |
| A bainha exterior, material | PUR |
| O Material de isolamento condutor | PP |
| Condutor de material | Nu Cu litz fios |
| Resistência de isolamento | ≥ 1 G½*km (a 20 °C) |
| Resistência do condutor | ≤ 13 Ω/km a 20 °C) |
| Tensão Nominal de cabo, | ≤ 300 V AC |
| Tensão de teste de cabo, | ≥ 3000 V AC (Faísca de teste) |
| A resistência à chama | De acordo com a UL 758/1581 (Cabo de Chama) |
| de acordo com a UL 758/1581 FT1 | |
| De acordo com a norma DIN EN 60332-1-2 | |
| Halogênio-livre | de acordo com a norma DIN VDE 0472 parte 815 |
| de acordo com a norma DIN EN 50267-2-1 | |
| Resistência ao óleo | de acordo com a norma DIN EN 60811-404, 168 h a 100 °C |
| Outra resistência | A hidrólise e a micróbios resistentes, conforme VDE 0282 seção 10 |
| Baixa aderência | |
| resistente à abrasão | |
| Resistente à água salgada | |
| Temperatura ambiente (operação) | -50 °C ... 80 °C (cabo, instalação fixa) |
| -30 °C ... 80 °C (cabo flexível de instalação) |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 5.1Vinte e sete milhões, sessenta e um mil oitocentos e umeCl@ss 6.0Vinte e sete milhões duzentos e setenta e nove mil duzentoseCl@ss 7.0Vinte e sete milhões duzentos e setenta e nove mil duzentos e dezoitoeCl@ss 9.0Vinte e sete milhões, sessenta mil, trezentos e onze
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 5 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | M12 |
| Tipo de contato por ficha, do lado do campo (EF006269) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Direito |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | Outro |
| Posicionamento da alimentação do cabo, do lado da caixa (EF005927) | Outro |
| Comprimento do cabo (EF000536) | 10 m |
| Material do revestimento do cabo (EF004136) | Outro |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Outro |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Não |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | Outro |
| Material da superfície de contato (EF004020) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -50 °C |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -30 °C |
| Tensão especificada de funcionamento (EF000228) | 63 V |
| Grau de proteção (IP) (EF005474) | IP65 |
